VOR1121B6

产品分类: 固态继电器
产品描述: Vishay 固态继电器, VOR1121B6系列, 表面贴装, 最大负载电流370 mA, 最大负载电压250 V ac/dc
供应商型号: 2444879
供应商: 海外现货
标准整包数: 1

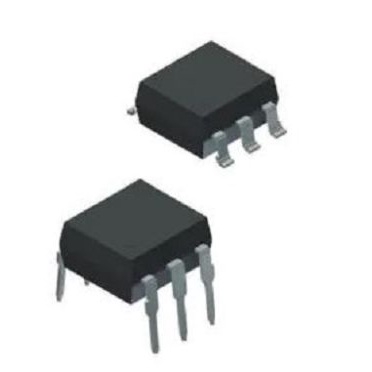

VISHAY INTERTECHNOLOGY 固态继电器 VOR1121B6

VOR1121B6概述

    VOR1121A6 & VOR1121B6: 高性能固态继电器

    产品简介


    VOR1121A6和VOR1121B6是Vishay公司生产的一款单通道、常开型光电隔离固态继电器(SPST)。它采用了混合架构设计,具有快速开关能力和宽广的工作温度范围。高效率的GaAlAs IRED在输入端提供低导通电流,而输出端采用高性能MOSFET开关,能够处理直流和交流信号。

    技术参数


    - 电气特性
    - 输入:连续正向电流50mA;反向电压5V;输入功率耗散80mW。
    - 输出:负载电压250V;交流/直流配置下连续负载电流200mA;仅直流配置下连续负载电流370mA;SSR输出功率耗散550mW。
    - 工作温度范围:-40°C到+100°C。

    - 关键参数
    - 绝缘测试电压:5300VRMS。
    - 典型导通电阻(交流/直流配置):12Ω。
    - 关断电阻:≥1GΩ。
    - 开关时间:导通时间0.20ms至0.5ms;关断时间0.03ms至0.2ms。

    产品特点和优势


    1. 高速切换:采用先进的混合架构设计,实现快速的开关时间,特别适用于需要高频操作的应用场景。
    2. 宽温度范围:能够在极端环境下稳定工作,适用范围为-40°C到+100°C。
    3. 高可靠性:绝缘等级高,满足UL1577和DIN EN 60747-5-5 (VDE0884-5)标准,确保安全性和长期稳定性。
    4. 低功耗:低输入和输出功率耗散,有助于减少系统能耗。

    应用案例和使用建议


    - 应用案例:
    - 通信开关:电信设备中用于控制信号的接通和断开。
    - 计量系统:精确测量电流和电压,适用于智能电表。
    - 安全设备:用于监控和保护关键设备,如火灾报警系统。
    - 仪器仪表:用于控制各种工业仪器仪表。
    - 使用建议:
    - 确保负载电压不超过250V,避免过压导致设备损坏。
    - 在高频率使用时,注意散热管理以防止温度过高导致失效。
    - 对于不同应用环境,选择合适的封装形式(SMD-6或DIP-6)以确保最佳性能。

    兼容性和支持


    - 兼容性:VOR1121A6和VOR1121B6与市场上常见的电路板兼容,可轻松集成到现有的设计中。
    - 支持:如遇技术问题,可通过电子邮件联系Vishay的技术支持团队(optocoupleranswers@vishay.com)获取帮助。

    常见问题与解决方案


    - Q: 如何正确安装VOR1121A6或VOR1121B6?
    - A: 使用正确的焊接温度曲线,推荐使用回流焊工艺进行安装。
    - Q: 如何避免设备过热?
    - A: 保证良好的散热条件,如使用散热片或风扇增强散热效果。
    - Q: 如何检测和解决负载电流不稳定的问题?
    - A: 检查负载电压是否超出最大限制,确认接线无误,必要时更换继电器。

    总结和推荐


    VOR1121A6和VOR1121B6是一款专为高可靠性需求设计的固态继电器,适用于广泛的应用场景。其独特的高速切换、宽温工作范围和高绝缘等级使其成为各行业中不可或缺的关键部件。强烈推荐在需要高性能、高可靠性的场合中使用此款继电器。

VOR1121B6参数

参数
负载电流额定值 200mA
输出类型 AC,DC
负载电压 250 V ac/dc
输入电压 1.36V(DC)
控制电压 -
开关功能 -
最大导通电阻 15Ω
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,管装

VOR1121B6厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VOR1121B6数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 固态继电器 VISHAY INTERTECHNOLOGY VOR1121B6 VOR1121B6数据手册

VOR1121B6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 19.4784
10+ ¥ 18.8851
25+ ¥ 14.363
50+ ¥ 13.92
库存: 3400
起订量: 11 增量: 0
交货地:
最小起订量为:10
合计: ¥ 188.85
