LH1526AACTR

产品分类: 固态继电器
产品描述: AC,DC 25Ω 400V(DC) 100mA 1.15V(DC) 800mV(DC)~1.4V(DC) DIP 贴片安装 9.91mm*6.81mm*3.81mm
供应商型号: LH1526AACTR
供应商: 云汉优选
标准整包数: 10

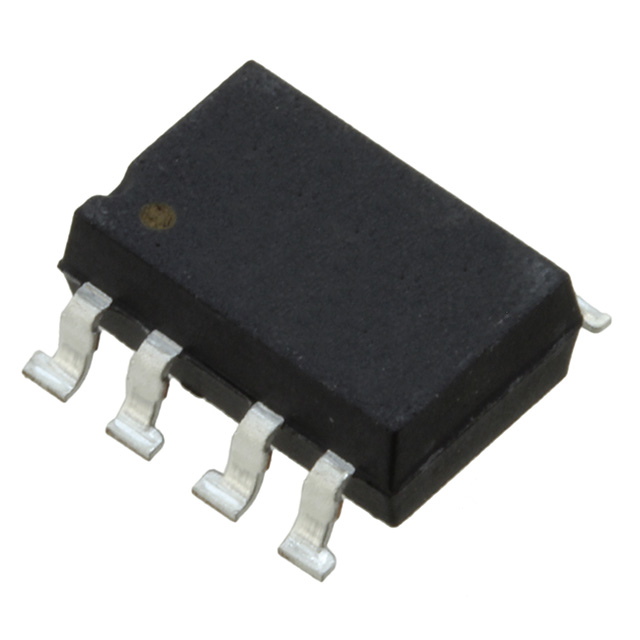

VISHAY INTERTECHNOLOGY 固态继电器 LH1526AACTR

LH1526AACTR概述

    双通道1 Form A固态继电器——LH1526AB/LH1526AAC/LH1526AACTR

    产品简介


    LH1526AB/LH1526AAC/LH1526AACTR 是 Vishay Semiconductors 生产的一系列双通道1 Form A固态继电器(Solid State Relay)。这些继电器是单极单掷(SPST)常开开关,可以替代许多应用场景中的机电继电器。LH1526系列广泛应用于通信、电池供电设备、仪器仪表及工业控制等领域。

    技术参数


    - 输入电流:连续正向电流为50mA(IF),反向电压为5V(VR)。
    - 输出电压:直流或交流负载电压可达400V(VL),连续直流负载电流为125mA(IL)(一个通道)/100mA(两个通道)。
    - 功耗:输出功率耗散为550mW(Pdiss)。
    - 温度范围:工作温度范围为-40°C至+85°C(Tamb),存储温度范围为-40°C至+150°C(Tstg)。
    - 隔离电压:隔离测试电压为5300VRMS。
    - 电流限制保护:在AC/DC条件下的电流限制为170mA至450mA(Ilimit)。
    - 转换电容:输入到输出的转换电容为0.7pF(CIO)。
    - 切换特性:典型的开启时间为0.6ms(ton),关闭时间为0.04ms(toff)。

    产品特点和优势


    LH1526系列具有以下几个显著的优势:
    - 低功耗:只需少量LED驱动电流即可操作,非常适合电池供电和功率敏感的应用。
    - 高速操作:快速响应时间,可实现高效的操作。
    - 高可靠性:隔离测试电压高达5300VRMS,能够提供安全可靠的绝缘保护。
    - 宽工作温度范围:能够在极端温度环境下稳定运行。
    - 易于集成:小型化封装设计,方便集成到各种电路板上。

    应用案例和使用建议


    LH1526系列适用于多种应用场景,如电信设备的通用开关、电池供电设备、仪器仪表和工业控制系统等。使用时建议注意以下几点:
    - 在安装前检查所有连接线是否正确无误。
    - 确保工作温度在规定范围内,避免高温对设备造成损害。
    - 在高频率或高频信号下使用时,需要考虑输出电容的影响。
    - 考虑到其较高的隔离电压,适合用于高安全性要求的场合。

    兼容性和支持


    - 封装选项:LH1526AB(DIP-8,管装)、LH1526AAC(SMD-8,管装)和LH1526AACTR(SMD-8,卷带)。
    - 认证:已获得UL、cUL、VDE和CQC认证。
    - 厂商支持:可通过optocoupleranswers@vishay.com联系技术支持团队获取帮助。

    常见问题与解决方案


    1. 问题:安装后继电器不工作。
    - 解决方案:检查输入电源是否正确连接,并确保工作温度在规定的范围内。

    2. 问题:继电器出现异常发热。
    - 解决方案:确保散热良好,不要让设备长时间在高温环境下运行。

    3. 问题:继电器无法正常断开。
    - 解决方案:检查是否有过高的负载电流或过压情况,并调整负载以适应继电器的额定值。

    总结和推荐


    LH1526AB/LH1526AAC/LH1526AACTR 是一款高度可靠、低功耗且适用于多种应用场合的固态继电器。它在紧凑的封装内提供了出色的性能和稳定性,特别适合电池供电和高可靠性要求的应用场景。鉴于其广泛的适用性和优秀的技术参数,我们强烈推荐此系列产品。
    如果您有任何疑问或需要进一步的技术支持,请随时通过官方联系方式联系 Vishay 的技术支持团队。

LH1526AACTR参数

参数
最大导通电阻 25Ω
负载电流额定值 100mA
输出类型 AC,DC
负载电压 400V(DC)
输入电压 1.15V(DC)
控制电压 800mV(DC)~1.4V(DC)
开关功能 -
长*宽*高 9.91mm*6.81mm*3.81mm
通用封装 DIP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LH1526AACTR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

LH1526AACTR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 固态继电器 VISHAY INTERTECHNOLOGY LH1526AACTR LH1526AACTR数据手册

LH1526AACTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 46.0885
库存: 634
起订量: 20 增量: 1
交货地:
最小起订量为:10
合计: ¥ 460.88
