MRS25000C3922FCT00

产品分类: 通孔电阻
产品描述: 39.2KΩ ±1% 600mW ±50ppm/℃ 通孔安装 6.5mm(长度)
供应商型号: 9467726
供应商: 海外现货
标准整包数: 10

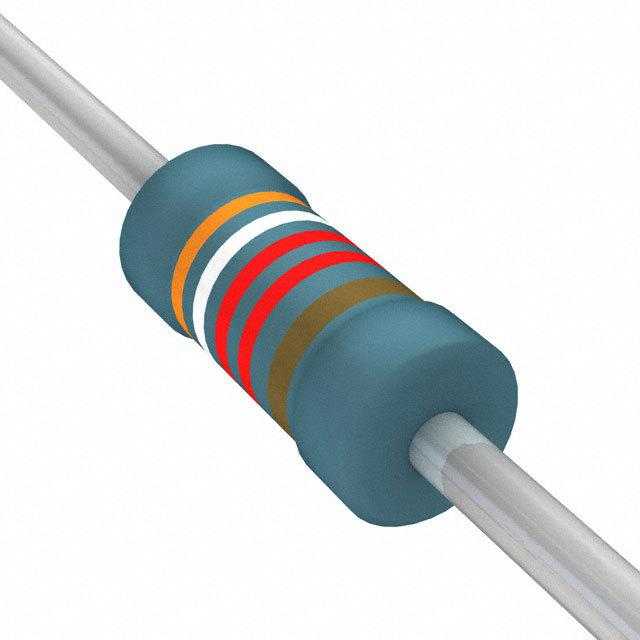

VISHAY INTERTECHNOLOGY 通孔电阻 MRS25000C3922FCT00

MRS25000C3922FCT00概述

    Vishay BCcomponents MRS16 和 MRS25 薄膜引线电阻技术手册

    产品简介


    Vishay BCcomponents 的 MRS16 和 MRS25 是专业级薄膜引线电阻器,广泛适用于多种通用电气应用场景。它们采用金属合金薄膜沉积在高级陶瓷基体上,通过螺旋沟槽切割并在两端焊接电解铜连接线,表面涂覆有提供电气、机械和气候保护的清漆层。产品型号通过四或五个色环来标识阻值及容差。

    技术参数


    | 特性 | MRS16 | MRS25 |
    |
    | 尺寸(DIN) | 0204 | 0207 |
    | 阻值范围 | 4.99Ω 至 1MΩ | 1Ω 至 10MΩ |
    | 容差 | ± 1% | ± 1% |
    | 温度系数 | ± 50 ppm/K | ± 50 ppm/K |
    | 额定功耗 | 0.4 W | 0.6 W |
    | 最大工作电压 | 200 V (AC/DC) | 350 V (AC/DC)|
    | 工作温度范围 | -55°C 至 155°C| -55°C 至 155°C|
    | 峰值允许膜温 | 155°C | 155°C |
    | 绝缘电压 | 300 V 1分钟 | 500 V 1分钟 |
    | 持续绝缘电压 | 75 V | 75 V |

    产品特点和优势


    1. 技术先进: 使用金属薄膜技术,提高电阻器的精度和稳定性。
    2. 小巧轻便: 适用于空间有限的应用环境。
    3. 低噪声设计: 保证信号传输的纯净度。
    4. 高可靠性: 在规定的环境条件下不会受到寿命限制,但长期运行可能导致阻值漂移。

    应用案例和使用建议


    这些电阻器适用于各种通用电子设备和系统,例如消费电子产品、工业控制系统和医疗设备。考虑到环境温度和功率耗散对阻值变化的影响,设计师需要进行详细的热设计,确保散热良好,防止高温导致电阻器性能下降。另外,在高湿度环境中,建议使用特别材料以保持焊接点的可靠性。

    兼容性和支持


    MRS16 和 MRS25 可作为替代品用于多种应用场合,适合与其它标准尺寸的元件集成。Vishay 提供了详尽的技术支持,可通过官方网站获取更多详细信息和支持资源。

    常见问题与解决方案


    - 问题: 如何处理电阻器的温度漂移问题?
    - 解答: 进行严格的热设计和环境测试,确保工作环境在规定的温度范围内。此外,可以采用多级补偿电路来抵消温度影响。
    - 问题: 在高温环境下如何避免阻值变化过大?
    - 解答: 使用更高额定温度的产品型号,并且进行有效的热管理设计,例如增加散热片或改进 PCB 设计以优化热流路径。

    总结和推荐


    综上所述,MRS16 和 MRS25 是可靠且高效的电阻器,非常适合需要高精度和稳定性的通用电子设备。尽管这些产品具有高可靠性,但长期使用中仍需关注阻值漂移问题。因此,推荐在关键应用中使用并严格遵守设计规范,以确保最佳性能和可靠性。

MRS25000C3922FCT00参数

参数
电阻值 39.2KΩ
精度 ±1%
额定功率 600mW
温度系数 ±50ppm/℃
长*宽*高 6.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

MRS25000C3922FCT00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

MRS25000C3922FCT00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY MRS25000C3922FCT00 MRS25000C3922FCT00数据手册

MRS25000C3922FCT00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.4992
100+ ¥ 0.4992
500+ ¥ 0.3782
1000+ ¥ 0.363
2500+ ¥ 0.3388
5000+ ¥ 0.3328
25000+ ¥ 0.3267
50000+ ¥ 0.3267
库存: 2298
起订量: 110 增量: 0
交货地:
最小起订量为:100
合计: ¥ 49.92
