WSL2512R3000FEA

产品分类: 贴片电阻
产品描述: 300mΩ ±1% 1W ±75ppm/℃ 2512 贴片安装 6.35mm*3.18mm*890μm
供应商型号: UNP-WSL2512R3000FEA
供应商: 海外现货
标准整包数: 1

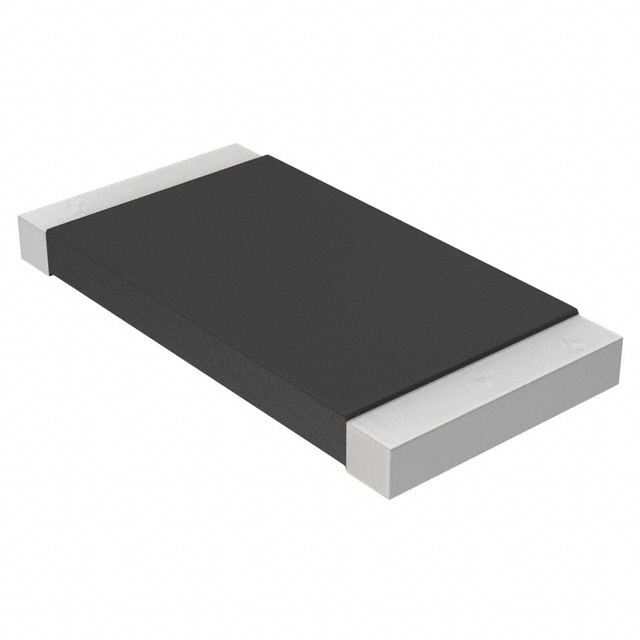

VISHAY INTERTECHNOLOGY 贴片电阻 WSL2512R3000FEA

WSL2512R3000FEA概述

    Vishay Dale Power Metal Strip® Resistors

    1. 产品简介


    Vishay Dale的Power Metal Strip®电阻是一种表面贴装型电阻器,专为各种电流感应、电压分压和脉冲应用而设计。这些电阻器因其极低的电阻值(最低可达0.0005Ω)和出色的焊接构造而备受青睐,适用于各种高要求的应用场景。

    2. 技术参数


    - 型号与尺寸
    - WSL0603:0603封装,功率0.1W,电阻范围0.01至0.1Ω
    - WSL0805:0805封装,功率0.125W,电阻范围0.005至0.2Ω
    - WSL1206:1206封装,功率0.25W,电阻范围0.0005至0.2Ω
    - WSL2010:2010封装,功率0.5W,电阻范围0.004至0.5Ω
    - WSL2512:2512封装,功率1.0W,电阻范围0.003至0.5Ω
    - WSL2816:2816封装,功率2.0W,电阻范围0.003至0.1Ω
    - 电阻精度
    - ±0.5%(标准精度)
    - ±1.0%(允许值)
    - 工作温度范围
    - -65°C 至 +170°C
    - 电气特性
    - 极低电感(0.5nH至5nH)
    - 低热电动势(<3μV/°C)
    - 电气规格
    - 工作电压:(P x R)^(1/2),其中P是额定功率
    - 脉冲能力:参见相关链接以获取更多细节

    3. 产品特点和优势


    - 焊接结构:采用全焊接结构,确保了更高的稳定性和可靠性。
    - 低阻值:可提供极低电阻值,最低可达0.0005Ω。
    - 硫耐受性:不受高硫环境影响。
    - 超低电感:电感低至0.5nH到5nH,适用于高频应用。
    - 抗热电动势:热电动势低至<3μV/°C,保证精确测量。
    - AEC-Q200认证:适用于汽车和其他高可靠性应用。

    4. 应用案例和使用建议


    - 电流感应:常用于电源管理和负载监测系统。
    - 电压分压:适用于模拟信号处理电路。
    - 脉冲应用:在开关电源、电机控制等领域表现优异。
    使用建议:
    - 在选择电阻时,需根据具体应用场景选择合适的封装尺寸。
    - 对于高功率应用,需注意散热管理,避免过热损坏。

    5. 兼容性和支持


    - 兼容性:与其他标准SMD封装兼容,易于集成。
    - 支持:Vishay提供详尽的技术文档和应用指南,帮助用户更好地使用该产品。同时提供定制化服务,满足特殊需求。

    6. 常见问题与解决方案


    - 问题1:电阻值不准确。
    - 解决方案:检查是否符合标准精度,确认安装正确,无短路情况。

    - 问题2:在高温环境下工作异常。
    - 解决方案:考虑使用更高功率等级的电阻器,或者增加散热措施。

    7. 总结和推荐


    综上所述,Vishay Dale的Power Metal Strip®电阻以其极低的电阻值、焊接结构和多种封装尺寸,成为电流感应、电压分压和脉冲应用的理想选择。其优良的性能和稳定性使其在多个行业中拥有广泛的适用性,尤其适合高可靠性要求的应用场合。强烈推荐使用这款高性能的电阻器,以满足您项目的需求。

WSL2512R3000FEA参数

参数
电阻值 300mΩ
精度 ±1%
额定功率 1W
温度系数 ±75ppm/℃
长*宽*高 6.35mm*3.18mm*890μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSL2512R3000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL2512R3000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSL2512R3000FEA WSL2512R3000FEA数据手册

WSL2512R3000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0618 ¥ 0.5222
4000+ $ 0.057 ¥ 0.4817
库存: 4000
起订量: 192 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.52
