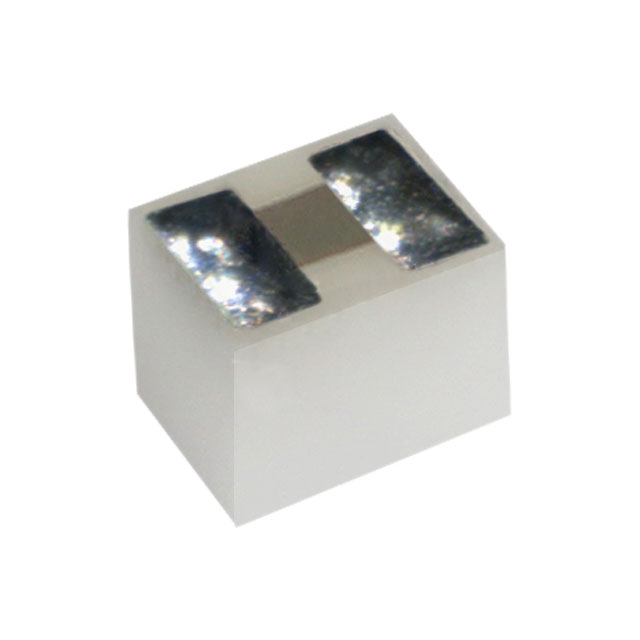

CH02016-10RJFTA

产品分类: 贴片电阻
产品描述: 10Ω ±5% 31.25mW ±100ppm/℃ 02016 贴片安装 480μm*390μm*550μm
供应商型号: 71-CH02016-10RJFTA
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电阻 CH02016-10RJFTA

CH02016-10RJFTA概述

    # 高频薄型薄膜芯片电阻——Vishay Sfernice CH系列

    产品简介


    Vishay Sfernice推出的CH系列高频率薄膜芯片电阻(型号CH02016、CH0402、CH0603)是专为高频电子应用设计的高性能器件。这些电阻器具有超小的内部电抗,在正确安装和使用的情况下,可以在高达70GHz的频率范围内表现接近纯电阻的特性。CH系列电阻器广泛应用于通信设备、射频模块、卫星系统、雷达和测试仪器等领域。

    技术参数


    以下是CH系列电阻器的关键技术参数:
    | 型号 | 尺寸(mil) | 电阻范围(Ω) | 额定功率(W) | 极限电压(V) | 容差(%) | 温度系数(ppm/°C) |
    ||
    | CH02016 | 20 × 16 | 10 ~ 500 | 0.030 | 30 | 1, 2, 5 | 100 |
    | CH0402 | 40 × 20 | 10 ~ 500 | 0.050 | 37 | 1, 2, 5 | 100 |
    | CH0603 | 60 × 30 | 10 ~ 500 | 0.125 | 50 | 1, 2, 5 | 100 |
    其他特性包括:纯氧化铝基板(99.5%)、小型化尺寸、低内阻抗(LC下至1 x 10⁻²⁴)以及可选的50 ppm/°C温度系数(10~150Ω范围内)。

    产品特点和优势


    1. 高频率操作能力:支持高达70GHz的工作频率。
    2. 低内阻抗:减少高频下的寄生效应,提升信号传输质量。
    3. 多种封装形式:提供翻盖式(Flip Chip)、包裹式(Wraparound)等多种终端选项。
    4. 精确的电阻值范围:覆盖10Ω至500Ω。
    5. 优质的材料:采用纯氧化铝基板,确保长期稳定性。
    6. 卓越的温度系数:标准型号温漂为100 ppm/°C,特定型号可达50 ppm/°C。
    7. 广泛的兼容性:设计工具库(Modelithics®)及标准PCB焊盘布局推荐。

    应用案例和使用建议


    应用案例
    - 通信设备:用于基站天线馈线系统的阻抗匹配。
    - 射频模块:如滤波器、放大器中的偏置电阻。
    - 医疗设备:例如超声波设备的传感器信号处理电路。
    - 航空航天领域:高可靠性要求下的雷达组件。
    使用建议
    1. 确保正确安装,避免不必要的焊接应力导致性能下降。
    2. 对于高频应用,选择最小尺寸(如CH02016)以减小寄生电容和电感。
    3. 在高频环境中,需特别注意周围元件布置,避免引入额外干扰。

    兼容性和支持


    - 兼容性:Vishay Sfernice的产品与主流PCB制造工艺高度兼容,支持IPC-7351A标准的PCB设计。
    - 支持服务:提供完整的应用文档,包括设计指南、焊接建议及封装信息。用户可通过官方邮箱sferthinfilm@vishay.com获取技术支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 阻值漂移较大 | 确保焊接工艺符合要求,避免过度热处理。 |
    | 高频下性能不稳定 | 使用设计工具模拟并优化电路布局,减小寄生电容的影响。 |
    | 长时间使用后失效 | 检查散热条件是否满足要求,必要时增加散热片。 |

    总结和推荐


    Vishay Sfernice的CH系列高频薄型薄膜芯片电阻以其卓越的高频性能、紧凑的设计和稳定的品质成为高端电子设计的理想选择。尤其适合需要极高精度和可靠性的场合。综合来看,该系列产品非常适合需要处理高频信号的应用场景,强烈推荐在相关项目中优先考虑使用。对于需要定制规格或特殊性能要求的客户,Vishay Sfernice也提供了灵活的解决方案。

CH02016-10RJFTA参数

参数
电阻值 10Ω
精度 ±5%
额定功率 31.25mW
温度系数 ±100ppm/℃
长*宽*高 480μm*390μm*550μm
通用封装 02016
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
