首页  >  产品百科  >  WSL0805R0200DEA18

WSL0805R0200DEA18

产品分类: 贴片电阻
产品描述: 20mΩ ±0.5% 250mW ±75ppm/℃ 0805 贴片安装 2.03mm*1.27mm*580μm
供应商型号: 3596980
供应商: 海外现货
标准整包数: 10

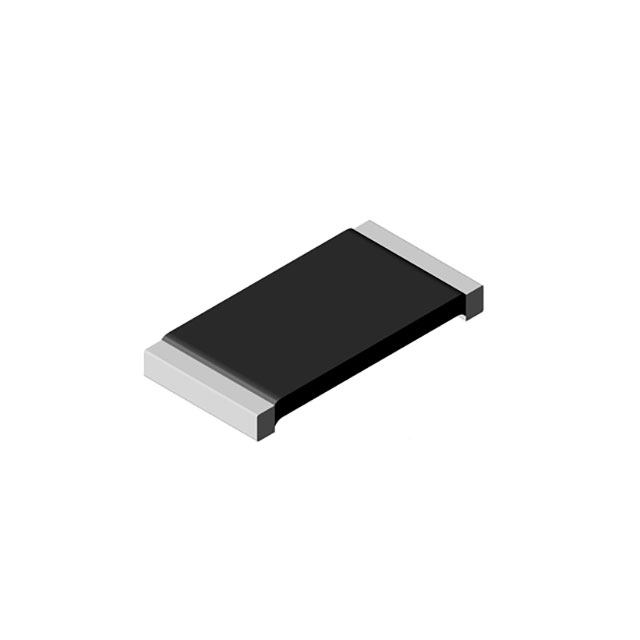

VISHAY INTERTECHNOLOGY 贴片电阻 WSL0805R0200DEA18

WSL0805R0200DEA18概述

    Vishay Dale WSL...18 High Power Power Metal Strip Resistors

    1. 产品简介


    Vishay Dale WSL...18系列高功率Power Metal Strip®电阻器是专门为电流感应、电压分割和脉冲应用设计的高性能元件。它们具有极低的电阻值(最低可达0.0005 Ω),非常适合要求高精度和稳定性的场合。此系列电阻器采用全焊接结构,具有优异的硫化抗性和低热电动势(<3 μV/°C)。

    2. 技术参数


    - 功率额定值:WSL0603...18(0.20 W),WSL0805...18(0.25 W),WSL1206...18(0.5 W),WSL2010...18(1.0 W),WSL2512...18(2.0 W)
    - 电阻值范围:WSL0603...18(0.01 Ω至0.1 Ω),WSL0805...18(0.005 Ω至0.2 Ω),WSL1206...18(0.0005 Ω至0.2 Ω),WSL2010...18(0.004 Ω至0.5 Ω),WSL2512...18(0.003 Ω至0.04 Ω)
    - 温度系数(TCR):±75 ppm/°C 至 ±400 ppm/°C
    - 工作温度范围:-65°C 至 +170°C
    - 最大工作电压:由功耗和能量耗散限制,不敏感于ESD

    3. 产品特点和优势


    - 极低电阻值:电阻值可低至0.0005 Ω,适用于高精度电流感应应用。
    - 全焊接结构:采用焊接结构而非层压结构,提高可靠性并减小感抗(0.5 nH至5 nH)。
    - 硫化抗性:不受高硫环境影响。
    - 低热电动势:低至<3 μV/°C,保证精确测量。
    - 符合AEC-Q200标准:适用于汽车级产品。

    4. 应用案例和使用建议


    这些电阻器广泛应用于电源管理、工业控制、汽车电子和医疗设备中。例如,在电源管理模块中,WSL...18系列电阻器可用于电流检测,确保电路安全稳定运行。使用时需注意散热,尤其是在高电流条件下。
    使用建议:
    - 确保良好的散热条件,避免过热损坏。
    - 在高湿度环境下使用时,应考虑增加防潮措施。
    - 在极端温度下使用时,确保环境温度不超过电阻器的工作范围。

    5. 兼容性和支持


    Vishay Dale WSL...18系列电阻器采用标准表面贴装封装,易于集成到现有的PCB设计中。供应商提供了详细的尺寸和电气特性信息,确保与不同制造商的设备兼容。Vishay提供全面的技术支持和售后服务,确保客户获得最佳的产品体验。

    6. 常见问题与解决方案


    - Q: 如何选择合适的型号?
    - A: 根据所需的应用电流和电阻值范围选择适合的型号。例如,若需要极低电阻值且高精度的应用,应选择WSL1206...18或WSL2010...18系列。

    - Q: 该系列电阻器是否适用于高湿度环境?
    - A: 是的,这些电阻器经过严格测试,能够在85%相对湿度条件下正常工作。但在特别潮湿的环境中,建议采取额外的防潮措施。

    7. 总结和推荐


    Vishay Dale WSL...18系列高功率Power Metal Strip®电阻器以其高精度、低电阻值和良好的环境适应性,成为当前市场上极具竞争力的产品之一。它们适用于各种复杂应用环境,如电源管理和汽车电子系统。对于需要高精度电流检测和稳定电压分配的应用场景,强烈推荐选用这一系列产品。

WSL0805R0200DEA18参数

参数
电阻值 20mΩ
精度 ±0.5%
额定功率 250mW
温度系数 ±75ppm/℃
长*宽*高 2.03mm*1.27mm*580μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSL0805R0200DEA18厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL0805R0200DEA18数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSL0805R0200DEA18 WSL0805R0200DEA18数据手册

WSL0805R0200DEA18封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 6.8134
100+ ¥ 6.2456
500+ ¥ 6.2456
1000+ ¥ 6.132
2500+ ¥ 6.132
5000+ ¥ 6.132
25000+ ¥ 6.132
50000+ ¥ 6.132
库存: 513
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 68.13
