首页  >  产品百科  >  WSL0603R0100FEA18

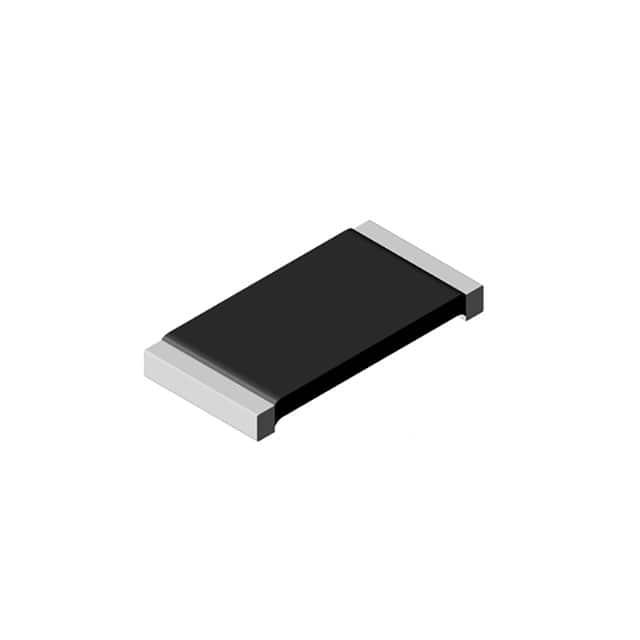

WSL0603R0100FEA18

产品分类: 贴片电阻
产品描述: 10mΩ ±1% 200mW ±75ppm/℃ 0603 贴片安装 1.52mm*760μm*530μm
供应商型号: 2392891
供应商: 海外现货
标准整包数: 10
VISHAY INTERTECHNOLOGY 贴片电阻 WSL0603R0100FEA18

WSL0603R0100FEA18概述

    Vishay Dale WSL...18 高功率电阻器技术手册

    产品简介


    Vishay Dale 的 WSL...18 系列电阻器是专为高功率应用而设计的表面贴装电阻器。该系列产品采用了独特的 Power Metal Strip® 技术,具有极低的电阻值(低至 0.0005 Ω)和优异的电气性能。这些电阻器广泛应用于电流检测、电压分压和脉冲应用中。

    技术参数


    以下是 WSL...18 系列电阻器的主要技术参数:
    | 模型 | 尺寸 | 功率(W) | 电阻范围(Ω) | 重量(g/1000件) |

    | WSL0603...18 | 0603 | 0.20 | 0.01 ~ 0.1 | 1.9 |
    | WSL0805...18 | 0805 | 0.25 | 0.005 ~ 0.2 | 4.8 |
    | WSL1206...18 | 1206 | 0.5 | 0.005 ~ 0.2 | 16.2 |
    | WSL2010...18 | 2010 | 1.0 | 0.004 ~ 0.5 | 38.9 |
    | WSL2512...18 | 2512 | 2.0 | 0.003 ~ 0.04 | 63.6 |

    产品特点和优势


    1. 所有焊接结构:这种焊接结构的电阻器非常适合各种电流检测、电压分压和脉冲应用。
    2. 超低电阻值:通过专有的加工技术,可以生产出极低的电阻值(低至 0.0005 Ω)。
    3. 硫化抗性:由构造决定,不受高硫环境影响。
    4. 超低电感:电感范围在 0.5 nH 到 5 nH。
    5. 低热电动势:热电动势小于 3 μV/°C。
    6. 符合 AEC-Q200 标准:适用于汽车领域的应用。
    7. 材料分类:具体定义请参见 Vishay 官网。

    应用案例和使用建议


    1. 电流检测:这些电阻器非常适合用于精确的电流检测,特别是在需要低电阻值的应用中。
    2. 电压分压:由于其极低的电阻值和良好的稳定性,它们在电压分压应用中表现出色。
    3. 脉冲应用:在需要承受高电流脉冲的电路中,这些电阻器可以提供可靠性能。
    使用建议:
    - 在使用过程中确保焊接温度不超过 260°C,以避免损坏。
    - 确保在高温环境下使用时满足规定的额定功率限制。
    - 在应用高湿度环境下,确保进行适当的保护措施,如密封处理。

    兼容性和支持


    - Vishay Dale 为这些电阻器提供了标准的表面贴装封装,与常见的 PCB 材料兼容。
    - 厂商提供详尽的技术支持,可以通过电子邮件 ww2bresistors@vishay.com 联系技术支持团队。
    - 提供详细的封装信息和焊接指导,可以在 Vishay 官网下载相关文档。

    常见问题与解决方案


    1. 问题:焊接温度过高导致损坏。
    - 解决方案:遵循焊接指导,保持焊接温度在推荐范围内。
    2. 问题:电阻值变化较大。
    - 解决方案:确保在推荐的工作温度范围内使用,并按照正确的方法安装。
    3. 问题:湿度敏感。
    - 解决方案:采用适当的防潮措施,并按照标准的存储条件存放。

    总结和推荐


    总体而言,Vishay Dale 的 WSL...18 高功率电阻器凭借其超低电阻值、优良的电气特性和广泛的适用范围,在多种应用场合中表现出色。尤其适合高精度电流检测、电压分压和脉冲应用。因此,强烈推荐使用这一系列的电阻器,特别是对于需要极高稳定性和可靠性的应用。
    希望本篇技术手册能为您提供有价值的信息。如需进一步技术支持或详细资料,请访问 Vishay 官网或联系技术支持团队。

WSL0603R0100FEA18参数

参数
电阻值 10mΩ
精度 ±1%
额定功率 200mW
温度系数 ±75ppm/℃
长*宽*高 1.52mm*760μm*530μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSL0603R0100FEA18厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL0603R0100FEA18数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSL0603R0100FEA18 WSL0603R0100FEA18数据手册

WSL0603R0100FEA18封装设计

查看详情并下载
Symbol
Footprint
3D Model
