首页  >  产品百科  >  WSKW06123L000FEA

WSKW06123L000FEA

产品分类: 贴片电阻
产品描述: 3mΩ ±1% 1W ±75ppm/℃ 0612 贴片安装 1.5mm*3.05mm*710μm
供应商型号: 4551559
供应商: 海外现货
标准整包数: 1

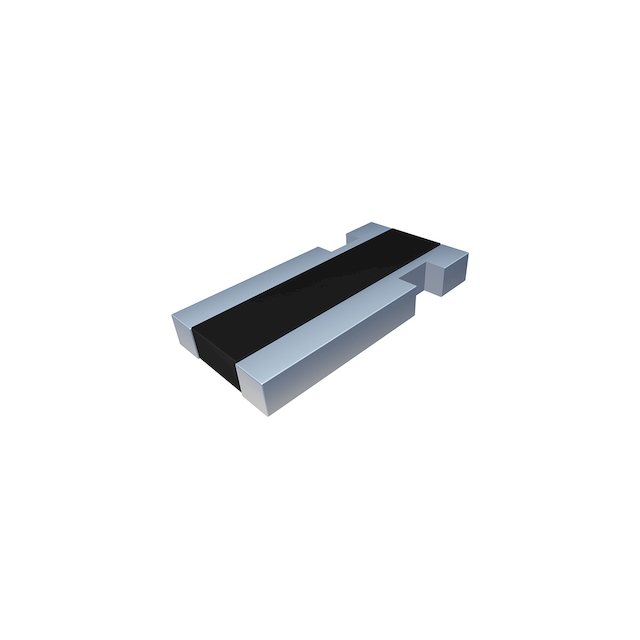

VISHAY INTERTECHNOLOGY 贴片电阻 WSKW06123L000FEA

WSKW06123L000FEA概述

    Vishay Dale WSKW0612 电子元器件技术手册

    1. 产品简介


    Vishay Dale 的WSKW0612是一款高性能表面贴装式四终端电阻器,特别适用于电流感应、电压分压和脉冲应用。其独特的四终端设计使得其在精度和稳定性方面具有显著优势,使其成为工业控制、电源管理和通信系统中不可或缺的组件。

    2. 技术参数


    - 型号: WSKW0612
    - 封装尺寸: 0612(英寸)
    - 额定功率: 1.0 W
    - 容差: ±1.0%, ±5.0%
    - 阻值范围: 0.5mΩ到5mΩ
    - 电阻值单位: 毫欧
    - 重量: 8.5克/1000件

    3. 产品特点和优势


    - 四终端设计: 减少热电动势,提高测量精度。
    - 焊接结构: 所有的Power Metal Strip®电阻器采用全焊接结构,确保高可靠性和耐用性。
    - 低温度系数: 元素温度系数小于20 ppm/°C,提供出色的稳定性和可靠性。
    - 硫化耐受性: 构造不受高硫环境影响,适合恶劣环境应用。
    - 专利技术: 具备专利保护,确保技术领先性和知识产权安全。
    - AEC-Q200认证: 符合汽车级标准,适用于高端应用。

    4. 应用案例和使用建议


    - 应用案例: 用于工业自动化、电源管理和通信系统中的电流检测、电压分压和脉冲应用。
    - 使用建议:
    - 确保正确安装,避免短路和静电放电。
    - 在高温环境下使用时,需注意散热以维持额定功率。
    - 建议在高湿度环境中使用时采取额外的防护措施,以延长使用寿命。

    5. 兼容性和支持


    - 兼容性: 与多种电子设备和电路板设计兼容。
    - 支持: Vishay提供全面的技术支持,包括在线工具、文档和技术咨询。

    6. 常见问题与解决方案


    - 问题: 阻值超出容差范围。
    - 解决方案: 确认焊接质量,检查是否有短路或断路现象。
    - 问题: 电阻发热异常。
    - 解决方案: 检查散热设计是否符合要求,确保在额定功率范围内使用。

    7. 总结和推荐


    Vishay Dale WSKW0612是一款高度可靠的表面贴装电阻器,具有优异的精度和稳定性。其适用于多种高要求的应用场景,如工业控制和通信系统。强烈推荐用于需要高性能和高稳定性的应用场合。
    希望这篇技术手册能为您提供有关Vishay Dale WSKW0612电子元器件的详尽信息,如果您有任何疑问,欢迎随时联系技术支持团队。

WSKW06123L000FEA参数

参数
电阻值 3mΩ
精度 ±1%
额定功率 1W
温度系数 ±75ppm/℃
长*宽*高 1.5mm*3.05mm*710μm
通用封装 0612
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

WSKW06123L000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSKW06123L000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSKW06123L000FEA WSKW06123L000FEA数据手册

WSKW06123L000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.0203
10+ ¥ 2.2881
100+ ¥ 2.0501
500+ ¥ 2.0501
1000+ ¥ 2.0135
2000+ ¥ 2.0135
4000+ ¥ 2.0135
库存: 2501
起订量: 22 增量: 0
交货地:
最小起订量为:10
合计: ¥ 22.88
直接购买
加入购物车
