VR25000006804JA100

产品分类: 通孔电阻
产品描述: 6.8MΩ ±5% 250mW ±200ppm/℃ 通孔安装 6.5mm(长度)
供应商型号: UA-VR25000006804JA100
供应商: 海外现货
标准整包数: 1000

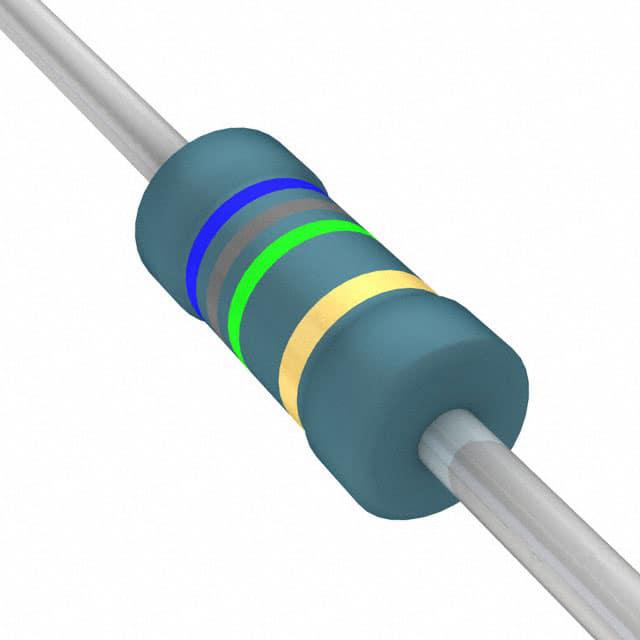

VISHAY INTERTECHNOLOGY 通孔电阻 VR25000006804JA100

VR25000006804JA100概述

    高阻抗/高压金属釉电阻:VR25, VR37 和 VR68

    产品简介


    Vishay BCcomponents 的高阻抗/高压金属釉电阻(VR25、VR37 和 VR68)是专为在高电压、高稳定性需求的应用中设计的产品。这些电阻器采用金属釉薄膜沉积在高品质陶瓷基体上,具有出色的耐热性、稳定性和可靠性。它们广泛应用于家用电器、电源供应系统以及汽车电子等领域。

    技术参数


    | 项目 | VR25 | VR37 | VR68 |

    | 尺寸(英制) | 0207 | 0309 | 0718 |
    | 阻值范围 | 100kΩ 至 22MΩ | 100kΩ 至 33MΩ | 100kΩ 至 68MΩ |
    | 阻值精度 | ±1%;±5%;±10% | ±1%;±5%;±10% | ±1%;±5%;±10% |
    | 温度系数 | ≤ ±200ppm/K | ≤ ±200ppm/K | ≤ ±200ppm/K |
    | 额定耗散功率 | 0.25W | 0.5W | 1.0W |
    | 最大工作电压 | 1600V AC/DC | 3500V AC/DC | 10000V AC/DC |
    | 工作温度范围 | -55°C 至 +155°C | -55°C 至 +155°C | -55°C 至 +155°C |
    | 峰值可允许膜温 | 155°C | 155°C | 155°C |
    | 热阻 | 140K/W | 120K/W | 70K/W |
    | 绝缘电压 | 700V 1min | 700V 1min | 700V 1min |
    | 最大噪声(白噪声) | 5μV/V | 2.5μV/V | 2.5μV/V |

    产品特点和优势


    - 安全认证: 通过了 UL1676 认证(文件号:E171160),符合 IEC 60065、DIN EN 60065(VDE 0860)、EN 60065 及 CQC(中国)的安全要求。
    - 高脉冲负载能力: 具备高达 10kV 的最大脉冲负载能力。
    - 高精度阻值选择: 提供 ±1%、±5% 和 ±10% 的阻值精度选项。
    - 环境适应性: 在高湿度环境中表现良好,且可在广泛的温度范围内稳定工作。
    - 高可靠性: 适用于各种恶劣条件下的应用。

    应用案例和使用建议


    - 家用电器: 如微波炉、冰箱等,在这些设备中用于电路保护和控制。
    - 电源供应系统: 在开关电源中作为限流电阻,提高系统的可靠性和稳定性。
    - 汽车电子: 适用于汽车电子系统中的高精度和高可靠性要求。
    使用建议:
    - 在安装过程中应注意避免对电阻施加过多应力,以确保连接的可靠性。
    - 建议在较高温环境下使用时考虑热管理措施,如添加散热片,以确保长期运行的稳定性。

    兼容性和支持


    这些电阻器与大多数自动装配设备兼容,适合自动插入、切割和弯曲机操作。Vishay BCcomponents 提供详尽的技术支持,包括安装指南和售后维护服务,确保客户能够充分利用这些产品的高性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值漂移超出预期 | 检查周围环境是否超过规定的温度范围,必要时采取隔热措施。 |
    | 连接点出现腐蚀 | 使用合适的防腐蚀材料进行封装,确保焊接质量。 |
    | 设备老化导致阻值变化 | 定期检测设备,对阻值进行校准或更换。 |

    总结和推荐


    总体而言,Vishay BCcomponents 的高阻抗/高压金属釉电阻(VR25、VR37 和 VR68)凭借其卓越的性能、高可靠性和广泛的应用范围,在多种高要求的工业环境中表现出色。我们强烈推荐使用这些产品来满足您的应用需求。如果您需要更多技术支持或订购详情,请联系 Vishay BCcomponents 客服团队。

VR25000006804JA100参数

参数
电阻值 6.8MΩ
精度 ±5%
额定功率 250mW
温度系数 ±200ppm/℃
长*宽*高 6.5mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装

VR25000006804JA100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VR25000006804JA100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY VR25000006804JA100 VR25000006804JA100数据手册

VR25000006804JA100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0705 ¥ 0.5908
3000+ $ 0.0669 ¥ 0.5604
9000+ $ 0.0593 ¥ 0.4965
20000+ $ 0.0475 ¥ 0.3981
50000+ $ 0.0395 ¥ 0.331
库存: 10000
起订量: 2000 增量: 1000
交货地:
最小起订量为:2000
合计: ¥ 1181.6
直接购买
加入购物车
