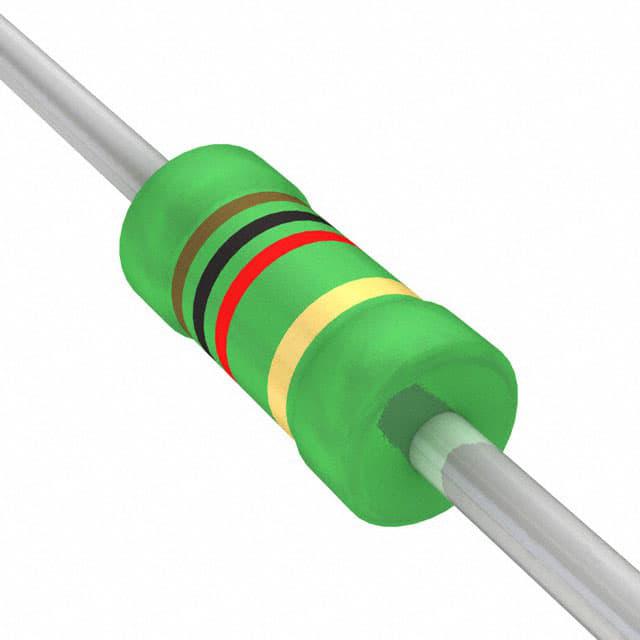

WR404140A1001J4100

产品分类: 通孔电阻
产品描述: 1KΩ ±5% 2W ±200ppm/℃ 通孔安装 10mm(长度)
供应商型号: DMT-WR404140A1001J4100
供应商: 海外现货
标准整包数: 1000
VISHAY INTERTECHNOLOGY 通孔电阻 WR404140A1001J4100

WR404140A1001J4100概述

    高功率金属氧化物引线电阻器产品概述

    产品简介


    高功率金属氧化物引线电阻器(WK2、WR4、WR5 和 WK8)是 Vishay 公司生产的高性能电阻器,适用于需要高功率承受能力和小尺寸的应用场景。这些电阻器广泛应用于汽车电子、工业电子以及电源供应系统等领域。其独特之处在于能够在极小的体积内实现高达数瓦的功率耗散能力,同时具有卓越的耐高温性能。

    技术参数


    | 参数 | WK2 | WR4 | WR5 | WK8 |

    | 尺寸 | 0207 | 0414 | 0617 | 0922 |
    | 电阻范围 | 0.22Ω 至 1MΩ | 0.33Ω 至 1MΩ | 0.22Ω 至 560kΩ | 0.22Ω 至 100kΩ |
    | 电阻容差 | ±1%, ±2%, ±5% | ±2%, ±5% | ±2%, ±5% | ±2%, ±5% |
    | 温度系数 | ±50 ppm/K, ±100 ppm/K, ±200 ppm/K | ±200 ppm/K | ±200 ppm/K | ±200 ppm/K |
    | 额定功率 | 1W | 2W | 3W | 4W |
    | 最大操作电压 | 500V AC/DC | 500V AC/DC | 750V AC/DC | 750V AC/DC |
    | 工作温度范围 | -55°C 至 +200°C | -55°C 至 +200°C | -55°C 至 +200°C | -55°C 至 +200°C |
    | 热阻 | ≤140K/W | ≤100K/W | ≤70K/W | ≤60K/W |

    产品特点和优势


    1. 高脉冲负载承受能力:最大可达 1 kW。
    2. 高功率耗散:在小尺寸下实现高功率耗散。
    3. AEC-Q200 认证:WK2 和 WR4 经过严格认证,适用于汽车电子。
    4. 高温封装:封装材料具有高达 200°C 的耐热性。
    5. 材料分类:符合环保标准,不含有害物质。

    应用案例和使用建议


    这些电阻器适用于多种应用场合,如汽车电子控制系统、工业设备及电源供应系统。例如,在汽车电子系统中,WK2 和 WR4 可用于处理大电流和高脉冲负载。在使用过程中,应注意合理选择型号以适应不同的电压和功率需求。例如,对于小于 10Ω 的低阻值电阻,最高允许温度为 155°C。

    兼容性和支持


    WK2 和 WR4 经过 AEC-Q200 认证,非常适合在汽车环境中使用。这些电阻器设计用于自动化插入设备,适合波峰焊和浸焊工艺。如果需要更多支持,可以联系 Vishay 官方技术支持。

    常见问题与解决方案


    - 问题1:在高温环境下使用时出现电阻变化。
    - 解决方法:确保工作温度不超过产品额定值,注意散热措施。
    - 问题2:安装时发生损坏。
    - 解决方法:严格按照安装指南进行操作,避免过大的机械应力。

    总结和推荐


    高功率金属氧化物引线电阻器(WK2、WR4、WR5 和 WK8)以其强大的性能和广泛的适用范围在市场上占据重要地位。它们不仅能够满足高功率、高可靠性需求,而且通过了严格的测试认证,特别是在汽车电子领域有着良好的应用前景。因此,强烈推荐使用这些高品质的产品。
    以上是对 Vishay 公司生产的高功率金属氧化物引线电阻器的全面介绍。希望这份文章能帮助您更好地了解这些产品及其应用。

WR404140A1001J4100参数

参数
电阻值 1KΩ
精度 ±5%
额定功率 2W
温度系数 ±200ppm/℃
长*宽*高 10mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装

WR404140A1001J4100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WR404140A1001J4100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY WR404140A1001J4100 WR404140A1001J4100数据手册

WR404140A1001J4100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.129 ¥ 1.0903
库存: 23000
起订量: 3000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 1090.3
