VR68000001004FAC00

产品分类: 通孔电阻
产品描述: 1MΩ ±1% 1W ±200ppm/℃ 通孔安装 18mm(长度)
供应商型号: UA-VR68000001004FAC00
供应商: 海外现货
标准整包数: 500

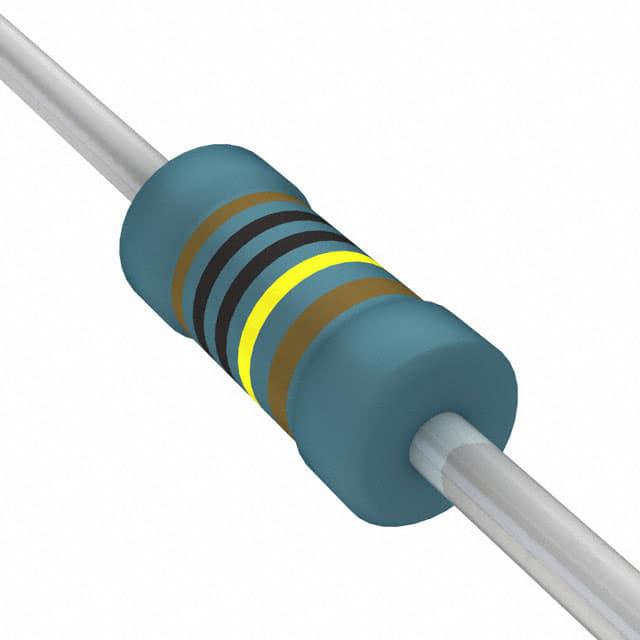

VISHAY INTERTECHNOLOGY 通孔电阻 VR68000001004FAC00

VR68000001004FAC00概述

    高阻值高电压金属釉直插式电阻

    产品简介


    Vishay BCcomponents 提供的 VR25、VR37 和 VR68 高阻值高电压金属釉直插式电阻,采用了先进的金属釉薄膜技术沉积于高纯度陶瓷基体上,经过螺旋沟槽加工,焊接电解铜引线至端帽,最后用蓝色透明保护漆进行保护。这些电阻器适用于需要高阻值、高稳定性和高可靠性的高电压环境中,如家电、电源供应等领域。金属釉薄膜确保了电阻器在高湿度环境下的稳定性。

    技术参数


    | 参数 | VR25 | VR37 | VR68 |
    | :: | :: | :: | :: |
    | 尺寸(英制) | 0207 | 0309 | 0718 |
    | 阻值范围 | 100 kΩ 至 22 MΩ | 100 kΩ 至 33 MΩ | 100 kΩ 至 68 MΩ |
    | 阻值容差 | ±1%、±5%、±10% | ±1%、±5% | ±1%、±5% |
    | 温度系数 | ≤ ±200 ppm/K | ≤ ±200 ppm/K | ≤ ±200 ppm/K |
    | 额定功率(P70) | 0.25 W | 0.5 W | 1.0 W |
    | 最大工作电压 | 1600 V AC/DC | 3500 V AC/DC | 10000 V AC/DC |
    | 工作温度范围 | -55°C 至 +155°C | -55°C 至 +155°C | -55°C 至 +155°C |
    | 绝缘电压 | 700 V | 700 V | 700 V |
    | 最大噪声 | 5 μV/V | 2.5 μV/V | 2.5 μV/V |
    | 在额定功率下最大阻值变化 | 1.5% | 1.5% | 1.5% |

    产品特点和优势


    - UL认证(UL1676,文件编号:E171160)
    - 满足国际电工委员会(IEC)、欧洲标准(EN)及德国认证机构(VDE)的安全要求
    - AEC-Q200合格(仅限VR25)
    - 高脉冲负载能力,最大可达10 kV
    - 直径为2.5 mm的VR25型号具有径向引脚版本
    - 完全不含铅,符合欧盟ELV、RoHS和WEEE等环保法规

    应用案例和使用建议


    这些电阻器广泛应用于白家电、电源系统等领域。例如,在家用电器中,由于它们能在高湿度环境下保持良好的稳定性,所以常用于控制电路板中。为了获得最佳性能,建议在组装过程中使用波峰焊或浸锡焊接方式。同时,考虑到电阻器的工作温度范围较宽,因此在设计时需考虑热管理和散热设计,以避免过高的温度导致的性能下降。

    兼容性和支持


    Vishay BCcomponents 提供广泛的配套支持,包括安装指南、测试报告和维修服务。该产品与市面上大多数自动插件设备兼容,适用于多种自动装配生产线。此外,厂商还提供相应的培训和技术文档,以便客户更好地理解和使用该产品。

    常见问题与解决方案


    - Q: 这些电阻器是否适用于高温环境?
    - A: 是的,这些电阻器的工作温度范围可从-55°C至+155°C,因此可以承受极端的温度条件。为了确保长期稳定性,应适当考虑散热措施。

    - Q: 这些电阻器是否适合高频应用?
    - A: 虽然这些电阻器主要用于直流或低频交流电路中,但它们也可以在某些高频应用中使用。不过,对于高频应用,还需要考虑寄生电容等因素的影响。

    总结和推荐


    总体而言,VR25、VR37和VR68高阻值高电压金属釉直插式电阻凭借其出色的电气特性和高可靠性,使其成为各类高阻抗高电压场合的理想选择。无论是工业生产还是消费电子领域,这些电阻器均能提供优异的表现。因此,强烈推荐这些电阻器给需要高性能电阻的应用场合。

VR68000001004FAC00参数

参数
电阻值 1MΩ
精度 ±1%
额定功率 1W
温度系数 ±200ppm/℃
长*宽*高 18mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

VR68000001004FAC00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VR68000001004FAC00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY VR68000001004FAC00 VR68000001004FAC00数据手册

VR68000001004FAC00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.555 ¥ 4.6509
1500+ $ 0.47 ¥ 3.9386
20000+ $ 0.3763 ¥ 3.153
50000+ $ 0.3138 ¥ 2.6292
库存: 34922
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 2325.45
直接购买
加入购物车
