WSK25125L000FEA

产品分类: 贴片电阻
产品描述: 5mΩ ±1% 1W ±35ppm/℃ 2512 贴片安装 6.35mm*3.18mm*890μm
供应商型号: AV-A-SGUWSK25120051BL!A
供应商: Avnet
标准整包数: 2000

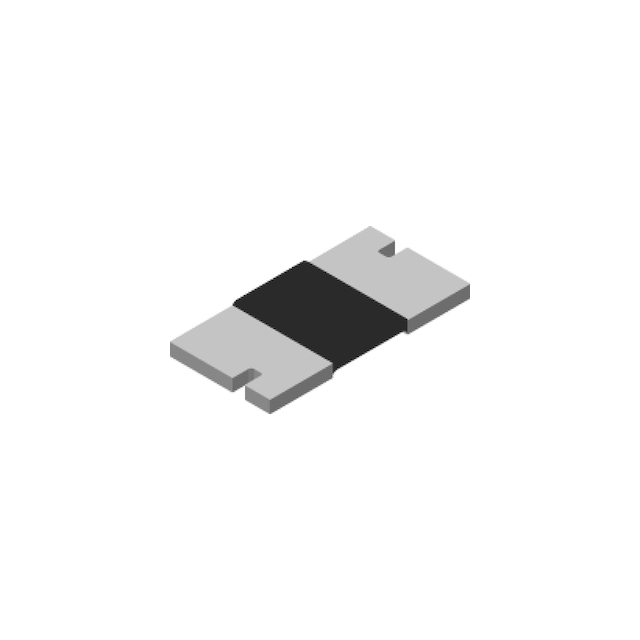

VISHAY INTERTECHNOLOGY 贴片电阻 WSK25125L000FEA

WSK25125L000FEA概述

    Vishay Dale WSK2512 Power Metal Strip Resistor 技术手册

    1. 产品简介


    Vishay Dale 的 WSK2512 属于 Power Metal Strip 系列电阻器,主要用于表面贴装技术(SMT)。这款电阻器的特点是低值电阻,适用于电流感应、电压分压及脉冲应用等多种场景。其标称电阻范围从 0.0005 欧姆到 200 毫欧,适用于多种高精度需求的应用场合。

    2. 技术参数


    | 参数 | 值 |

    | 尺寸 | 2512 |
    | 功率等级 | 1.0 W |
    | 阻值范围 | 0.0005 Ω 至 0.2 Ω |
    | 温度系数 | ± 350 ppm/°C(0.5 mΩ 至 0.99 mΩ)
    ± 250 ppm/°C(1 mΩ 至 2.9 mΩ)
    ± 75 ppm/°C(3 mΩ 至 4.9 mΩ)
    ± 35 ppm/°C(5 mΩ 至 200 mΩ) |
    | 工作温度范围 | -65°C 至 +170°C |
    | 最大工作电压 | 1/2 P x R |

    3. 产品特点和优势


    - 四端设计:使得 1% 容差可达到 0.0005 欧姆,0.5% 容差可达到 0.001 欧姆,确保极高的测量精度。
    - 全焊接结构:适用于电流感应、电压分压和脉冲应用。
    - 超低电阻值:采用专有的加工技术,实现极低电阻值。
    - 硫化抗性:耐硫环境。
    - 固态金属镍铬或锰铜合金电阻元件:具有低温度系数(<20 ppm/°C)。
    - 超低电感:电感值在 0.5 nH 至 5 nH 之间。
    - 通过 AEC-Q200 认证:适用于汽车应用。

    4. 应用案例和使用建议


    - 电流感应:在需要高精度测量电流的应用中,例如电源管理系统。
    - 电压分压:在精密测量应用中,例如仪表盘的电压显示。
    - 脉冲应用:在高可靠性的脉冲信号处理系统中,例如雷达系统。
    - 建议:在安装时遵循推荐的焊点尺寸和型号规格,以保证最佳性能。进行适当的热管理以延长使用寿命。

    5. 兼容性和支持


    - 与多种电子设备兼容,尤其是汽车应用。
    - Vishay 提供详尽的技术支持和维护服务,包括详细的焊接指南和 3D 模型下载。

    6. 常见问题与解决方案


    - Q: 在高温环境下阻值稳定性如何?
    - A: WSK2512 可承受高达 170°C 的温度,且高温老化测试(1000小时,+170°C)后阻值变化不超过 1%。

    - Q: 如何处理硫化环境的影响?
    - A: WSK2512 的构造使其不受高硫环境影响,因此无需特别处理。

    7. 总结和推荐


    综上所述,Vishay Dale 的 WSK2512 Power Metal Strip Resistor 以其高精度、宽工作温度范围和优良的机械可靠性,在各种高要求的应用中表现出色。无论是汽车电子还是工业控制系统,它都是一款值得推荐的高性能电阻器。

WSK25125L000FEA参数

参数
电阻值 5mΩ
精度 ±1%
额定功率 1W
温度系数 ±35ppm/℃
长*宽*高 6.35mm*3.18mm*890μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSK25125L000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSK25125L000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSK25125L000FEA WSK25125L000FEA数据手册

WSK25125L000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
