WSHM2818R0200FEB

产品分类: 贴片电阻
产品描述: 20mΩ ±1% 7W ±75ppm/℃ 2818 贴片安装 7.1mm*4.6mm*4.6mm
供应商型号: LM-2469458
供应商: 海外现货
标准整包数: 1

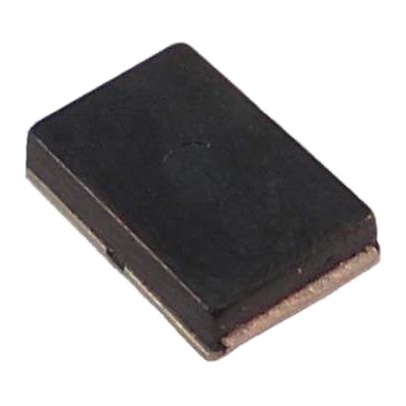

VISHAY INTERTECHNOLOGY 贴片电阻 WSHM2818R0200FEB

WSHM2818R0200FEB概述


    产品简介


    产品名称: Vishay Dale WSHM2818 Power Metal Strip® Resistor
    产品类型: 表面贴装高功率电阻器
    主要功能:
    - 高精度电流传感
    - 电压分压
    - 脉冲应用
    - 支持开关和线性电源供应
    - 精密仪器与功率放大器
    应用领域:
    - 开关和线性电源供应
    - 精密仪器
    - 功率放大器
    - 汽车电子(符合AEC-Q200标准)

    技术参数


    | 参数 | 单位 | 描述 |
    |
    | 尺寸 | in/mm | 0.280 x 0.180 x 0.059 |
    | 功率等级 | W | 7 W |
    | 温度系数 | ppm/°C | ±200 (1 mΩ to 5.99 mΩ), ±75 (6 mΩ to 100 mΩ) |
    | 电感 | nH | < 5 |
    | 工作温度范围 | °C | -65 to +170 |
    | 最大连续电流 | A | P/R 1/2 |
    | 重量 | g/1000 pcs| 167.8 |

    产品特点和优势


    - 改进的热管理设计:提高散热性能,延长使用寿命。
    - 低电阻值:使用专有加工技术生产,电阻值低至0.001 Ω。
    - 全焊接结构:具有更高的机械强度和可靠性。
    - 极低电感:< 5 nH,适用于高频应用。
    - 优良的频率响应:最高可达50 MHz。
    - 低热电动势:< 3 μV/°C,确保信号精确传输。
    - AEC-Q200认证:符合汽车电子产品标准。
    - 固体金属镍铬合金或锰铜合金电阻元素:具有低温度系数(< 20 ppm/°C)。

    应用案例和使用建议


    应用案例
    - 在汽车电子中用于电流检测和电压分压。
    - 在通信设备中作为高精度电阻器,用于稳压和保护电路。
    - 在电源供应系统中用于脉冲应用。
    使用建议
    - 由于其超低电感特性,在高频应用中特别有效,建议在需要高精度电流测量的场合使用。
    - 需要注意最高工作温度不超过180°C,以保证正常工作。
    - 使用时要确保良好的散热条件,尤其是在高功耗应用中。

    兼容性和支持


    - 兼容性:可以与其他标准表面贴装工艺兼容。
    - 支持:Vishay提供全面的技术支持和售后服务,包括安装指南和维护手册。

    常见问题与解决方案


    1. 问题: 产品在高温下工作不稳定。
    - 解决方案: 确保正确散热,避免超过最高温度限制。
    2. 问题: 测量精度不准确。
    - 解决方案: 检查连接是否稳定,确保引脚接触良好。
    3. 问题: 产品在长时间使用后出现漂移。
    - 解决方案: 检查工作环境,确保符合规定的温度和湿度要求。

    总结和推荐


    总结: Vishay Dale WSHM2818是一款高精度、高可靠性的表面贴装高功率电阻器。其独特的设计和高性能参数使其在多种应用中表现出色。尤其适合于电流传感、电压分压及脉冲应用等场景。
    推荐: 综合考虑其出色的性能和广泛应用范围,强烈推荐在需要高精度和高稳定性的场合使用。尤其是在汽车电子和精密仪器中,其表现尤为出色。

WSHM2818R0200FEB参数

参数
电阻值 20mΩ
精度 ±1%
额定功率 7W
温度系数 ±75ppm/℃
长*宽*高 7.1mm*4.6mm*4.6mm
通用封装 2818
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

WSHM2818R0200FEB厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSHM2818R0200FEB数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSHM2818R0200FEB WSHM2818R0200FEB数据手册

WSHM2818R0200FEB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 0.7063 ¥ 5.933
100+ $ 0.6891 ¥ 5.8366
250+ $ 0.6776 ¥ 5.6919
500+ $ 0.6604 ¥ 5.5472
1000+ $ 0.6489 ¥ 5.4507
5000+ $ 0.6374 ¥ 5.3542
10000+ $ 0.6317 ¥ 5.306
库存: 717
起订量: 68 增量: 0
交货地:
最小起订量为:50
合计: ¥ 296.65
