MBB02070C4023FC100

产品分类: 通孔电阻
产品描述: 402KΩ ±1% 600mW ±50ppm/℃ 插件,D2.5XL6.5MM 通孔安装 6.5mm(长度)
供应商型号: 594-MBB02070C4023FC1
供应商: Mouser
标准整包数: 1

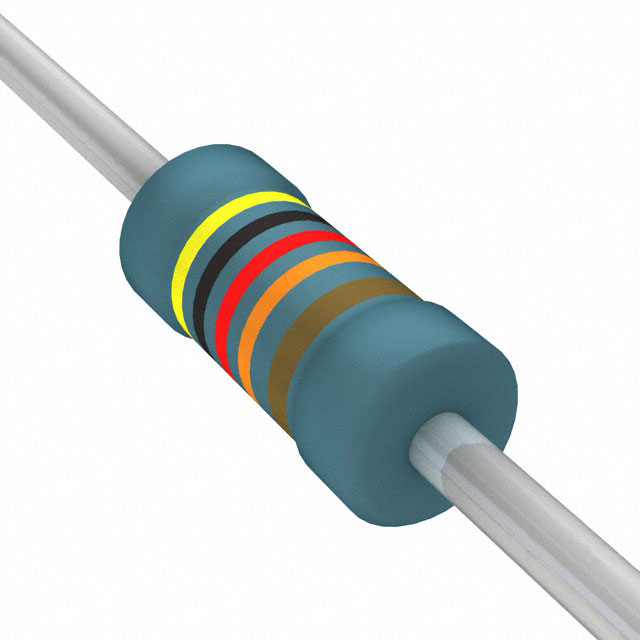

VISHAY INTERTECHNOLOGY 通孔电阻 MBB02070C4023FC100

MBB02070C4023FC100概述

    电子元器件技术手册:专业薄膜引线电阻
    本文将详细介绍Vishay Beyschlag公司生产的三种薄膜引线电阻——MBA/SMA 0204、MBB/SMA 0207和MBE/SMA 0414,包括它们的技术规格、特点及应用案例。这些电阻适用于各种专业电子设备,如工业、电信、医疗设备和汽车应用等领域。

    1. 产品简介


    这三种电阻是通用型电阻,广泛应用于各类专业电子产品中,尤其是在可靠性与稳定性方面有着严格要求的应用场合。主要应用领域包括工业控制、通信系统、医疗设备以及汽车电子。

    2. 技术参数


    | 参数名称 | MBA/SMA 0204 | MBB/SMA 0207 | MBE/SMA 0414 |
    ||
    | 阻值范围 | 0.22 Ω 至 10 MΩ | 0.22 Ω 至 22 MΩ | 0.22 Ω 至 22 MΩ |
    | 阻值精度 | ± 5 %;± 1 %;± 0.5 % | ± 5 %;± 1 %;± 0.5 % | ± 5 %;± 1 %;± 0.5 % |
    | 温度系数 | ± 50 ppm/K;± 25 ppm/K | ± 50 ppm/K;± 25 ppm/K | ± 50 ppm/K;± 25 ppm/K |
    | 额定功率 | 0.4 W | 0.6 W | 1.0 W |
    | 工作电压 | 200 V AC/DC | 350 V AC/DC | 500 V AC/DC |
    | 操作温度范围 | -55 °C 至 155 °C | -55 °C 至 155 °C | -55 °C 至 155 °C |

    3. 产品特点和优势


    - 高可靠性:符合CECC标准(根据EN 140101-806认证)。
    - 优异的稳定性:最大温漂系数为0.25 %至1.5 %,具体取决于阻值和型号。
    - 宽阻值范围:从0.22 Ω到22 MΩ。
    - 适用车规:可选AEC-Q200合格型号。
    - 结构坚固:采用钢帽压接设计,焊接铜线连接。
    - 保护涂层:具有防电、防机械损伤和防气候影响的保护层。
    - 兼容性强:提供不同尺寸和封装形式以满足不同需求。

    4. 应用案例和使用建议


    这些电阻可广泛应用于需要高可靠性的工业控制板、通讯设备、医疗器械及汽车电路中。建议在高温环境下使用时,需特别关注热管理,确保散热良好。此外,建议对关键应用进行稳定性评估,设定合理的负载和温度限值,以保证长期稳定运行。

    5. 兼容性和支持


    - 兼容性:这些电阻具备良好的互操作性,可以方便地与其他电子组件配合使用。
    - 支持:Vishay Beyschlag提供详尽的技术文档和技术支持,确保客户能够正确使用这些产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温漂系数过大 | 调整负载电流和环境温度,减少热影响 |
    | 焊接不良 | 使用合适的焊接工艺,确保良好的焊接质量 |
    | 寿命短 | 进行定期检查和维护,遵循正确的使用条件 |

    7. 总结和推荐


    总体而言,MBA/SMA 0204、MBB/SMA 0207和MBE/SMA 0414是高可靠性、高稳定性的薄膜引线电阻。它们适用于各种专业电子设备,在需要精确和可靠的电阻应用场合表现卓越。强烈推荐使用这些电阻,特别是在对可靠性要求极高的应用场景中。对于特殊应用,建议咨询供应商获取更多技术支持。

MBB02070C4023FC100参数

参数
电阻值 402KΩ
精度 ±1%
额定功率 600mW
温度系数 ±50ppm/℃
长*宽*高 6.5mm(长度)
通用封装 插件,D2.5XL6.5MM
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装

MBB02070C4023FC100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

MBB02070C4023FC100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY MBB02070C4023FC100 MBB02070C4023FC100数据手册

MBB02070C4023FC100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3795 ¥ 3.2068
10+ $ 0.3163 ¥ 2.6723
25+ $ 0.2772 ¥ 2.3419
100+ $ 0.2622 ¥ 2.2156
500+ $ 0.216 ¥ 1.8252
1000+ $ 0.1847 ¥ 1.5605
2000+ $ 0.1523 ¥ 1.2868
库存: 1568
起订量: 1 增量: 1
