首页  >  产品百科  >  CRCW040210K0JNEDC

CRCW040210K0JNEDC

产品分类: 贴片电阻
产品描述: 10KΩ ±5% 62.5mW ±200ppm/℃ 0402 贴片安装 1mm*500μm*350μm
供应商型号: 11M-CRCW040210K0JNEDC
供应商: 云汉优选
标准整包数: 100

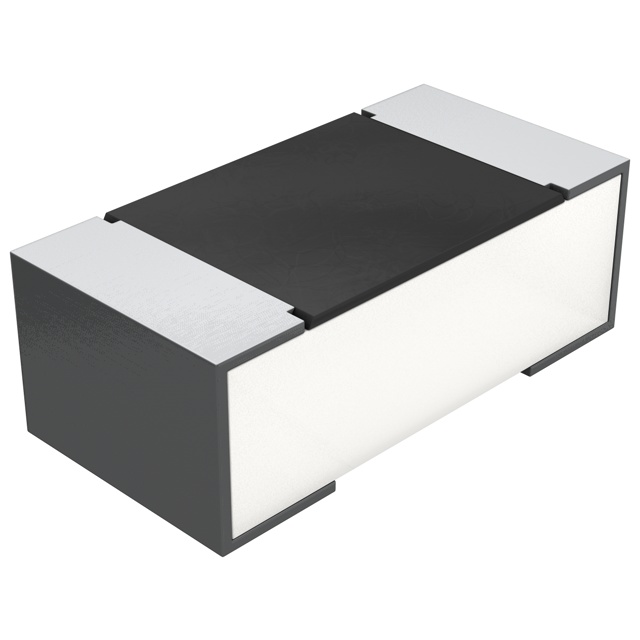

VISHAY INTERTECHNOLOGY 贴片电阻 CRCW040210K0JNEDC

CRCW040210K0JNEDC概述

    Vishay CRCW 系列片式电阻器技术手册

    产品简介


    Vishay 公司生产的 CRCW 系列片式电阻器是一种高可靠性、适用于商业应用的表面贴装电阻器。这类电阻器以其稳定的性能和广泛的阻值范围著称,广泛应用于各种电子设备中,如通信、计算机、消费电子等。此外,CRCW系列片式电阻器采用了无铅焊接接触点,进一步提高了其环境友好性和安全性。

    技术参数


    以下是CRCW系列片式电阻器的主要技术参数:
    | 型号 | 尺寸(英寸) | 尺寸(毫米) | 功率额定值 @ 70°C (W) | 最大电压 (V) | 绝缘电压 (V) | 绝缘电阻 (Ω) | 温度系数 (ppm/K) | 阻值范围 (Ω) |
    |
    | CRCW0402...C | 0.063 | 1.0 ± 0.10 | 0.063 | 50 | > 75 | > 10^9 | ± 100 | 1R0 - 10M |
    | CRCW0603...C | 0.10 | 1.6 ± 0.10 | 0.10 | 75 | > 100 | > 10^9 | ± 100 | 1R0 - 10M |
    | CRCW0805...C | 0.125 | 2.0 ± 0.10 | 0.125 | 150 | > 200 | > 10^9 | ± 100 | 1R0 - 10M |
    | CRCW1206...C | 0.25 | 3.05 ± 0.10 | 0.25 | 200 | > 300 | > 10^9 | ± 100 | 1R0 - 10M |

    产品特点和优势


    CRCW系列片式电阻器具有以下显著特点和优势:
    - 高稳定性:在 70°C 下连续工作 1000 小时后,电阻值变化不超过 ±1%。
    - 高可靠性:采用无铅焊接工艺,满足现代环保要求。
    - 良好的热稳定性:金属釉陶瓷材料能够有效减少温度变化对电阻值的影响。
    - 宽阻值范围:从 1Ω 到 10MΩ,满足不同应用需求。
    - 多种封装选择:提供不同的尺寸,便于安装和集成到不同的电路板设计中。

    应用案例和使用建议


    CRCW系列片式电阻器广泛应用于各种电子设备中,例如:
    - 通信设备:用于信号调理和电路保护。
    - 计算机及外设:作为电源管理电路的一部分。
    - 消费电子产品:用于音视频信号处理。
    使用建议:
    - 散热设计:确保在高功率应用中合理安排散热路径,以防止过热导致的损坏。
    - 正确焊点设计:参考标准如 IEC 61188-5-x 和 IPC-7351,设计合适的焊盘尺寸,以保证长期可靠性。

    兼容性和支持


    CRCW系列片式电阻器可以与大多数标准电子元件兼容。Vishay公司为客户提供全面的技术支持和售后服务,包括技术支持、产品定制和返修服务。

    常见问题与解决方案


    - 问题1:如何选择合适的阻值?
    - 解答:根据具体应用中的电流和电压要求来选择合适的阻值。一般建议选择比计算值稍大的阻值,以减少误差。

    - 问题2:如何确保焊接质量?
    - 解答:严格按照焊接工艺规范进行焊接,建议使用Sn60Pb40或Sn96.5Ag3Cu0.5合金,并控制好焊接时间和温度。

    总结和推荐


    综上所述,Vishay的CRCW系列片式电阻器凭借其出色的稳定性和可靠性,成为市场上备受青睐的产品。无论是商用还是工业应用,这些电阻器都能提供优异的性能和持久的使用寿命。强烈推荐给需要高性能电阻器的设计工程师和采购人员。

CRCW040210K0JNEDC参数

参数
电阻值 10KΩ
精度 ±5%
额定功率 62.5mW
温度系数 ±200ppm/℃
长*宽*高 1mm*500μm*350μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CRCW040210K0JNEDC厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CRCW040210K0JNEDC数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY CRCW040210K0JNEDC CRCW040210K0JNEDC数据手册

CRCW040210K0JNEDC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.0008 ¥ 0.007
库存: 7
起订量: 100 增量: 10000
交货地:
最小起订量为:100
合计: ¥ 0
直接购买
加入购物车
