首页  >  产品百科  >  MCU08050D3091BP500

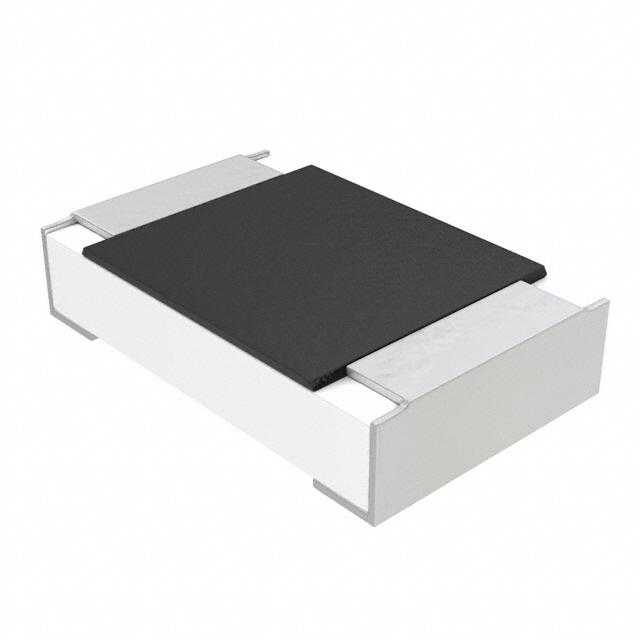

MCU08050D3091BP500

产品分类: 贴片电阻
产品描述: 3.09KΩ ±0.1% 125mW ±25ppm/℃ 0805 贴片安装 2mm*1.25mm*550μm
供应商型号: ECO-MCU08050D3091BP500
供应商: 海外现货
标准整包数: 5000
VISHAY INTERTECHNOLOGY 贴片电阻 MCU08050D3091BP500

MCU08050D3091BP500概述

    精密薄膜芯片电阻器

    产品简介


    本手册介绍了精密薄膜芯片电阻器,这是一系列适用于各种应用场合的高精度和高稳定性的电子元件。该系列包含四种尺寸规格:MCS 0402、MCT 0603、MCU 0805 和 MCA 1206。这些电阻器因其卓越的性能和广泛的应用范围,成为工业、医疗、汽车及测试测量设备领域中的首选。

    技术参数


    - 尺寸规格:0402、0603、0805、1206(对应代码为RR1005M、RR1608M、RR2012M、RR3216M)
    - 电阻范围:100Ω 至 221kΩ(MCS 0402),39Ω 至 511kΩ(MCT 0603),39Ω 至 1.5MΩ(MCU 0805),39Ω 至 2MΩ(MCA 1206)
    - 电阻容差:± 0.1% 和 ± 0.25%
    - 温度系数:± 10 ppm/K、± 15 ppm/K、± 25 ppm/K
    - 额定功耗:0.063W(MCS 0402)、0.100W(MCT 0603)、0.125W(MCU 0805)、0.250W(MCA 1206)
    - 最大工作电压:50V(MCS 0402)、75V(MCT 0603)、150V(MCU 0805)、200V(MCA 1206)

    产品特点和优势


    这些精密薄膜芯片电阻器具有多项优势:
    - 高可靠性:符合 EN 140401-801 标准。
    - 低温度系数:± 10 ppm/K 到 ± 25 ppm/K。
    - 高精度:电阻值容差为 ± 0.1% 和 ± 0.25%。
    - 优异的整体稳定性:分为 0.1 级和 0.25 级。
    - 硫化物抗性:已通过 ASTM B 809 标准验证。
    - 材料分类:参见 www.vishay.com/doc?99912 获取更多信息。

    应用案例和使用建议


    这些电阻器广泛应用于汽车、测试和测量设备、医疗设备以及工业设备。例如,在医疗设备中,它们可以用于高精度的传感器和控制器;在测试和测量设备中,可用于高稳定性要求的应用。在实际应用中,应确保电路板组装时热阻足够低,以维持电阻器的薄膜温度在指定范围内。建议参考 Vishay 提供的相关应用笔记,如《表面安装电阻器热管理》(www.vishay.com/doc?28844)。

    兼容性和支持


    这些电阻器设计上适合自动 SMD 装配系统和自动焊接工艺(波峰焊、回流焊或蒸汽相焊接)。封装材料可耐受行业常用的清洗溶剂,包括醇类、酯类和水溶液。如果需要涂覆保护层或灌封材料,需进行适当的资格认证以确保系统的长期稳定性。此外,这些产品符合 RoHS 和 ELV 指令,支持无铅和含铅焊接过程。

    常见问题与解决方案


    - 问题:如何处理电阻器过载?
    - 解决方案:根据规范设定适当的负载限制,避免超负荷使用。
    - 问题:如何处理静电放电?
    - 解决方案:采取防静电措施,如佩戴防静电手环,确保正确接地。
    - 问题:如何保持电阻器的稳定性?
    - 解决方案:确保工作环境符合规定条件,避免过高的温度和湿度变化。

    总结和推荐


    这些精密薄膜芯片电阻器以其高精度、高稳定性和广泛应用性在市场上具有明显的优势。它们在工业自动化、医疗设备和高端测试仪器中的表现尤为出色。对于需要高精度和稳定性的应用,强烈推荐使用这些电阻器。通过严格的质量控制和广泛的测试程序,确保这些产品能够满足用户的需求并提供长期可靠的性能。

MCU08050D3091BP500参数

参数
电阻值 3.09KΩ
精度 ±0.1%
额定功率 125mW
温度系数 ±25ppm/℃
长*宽*高 2mm*1.25mm*550μm
通用封装 0805
安装方式 贴片安装
零件状态 在售

MCU08050D3091BP500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

MCU08050D3091BP500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY MCU08050D3091BP500 MCU08050D3091BP500数据手册

MCU08050D3091BP500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0766 ¥ 0.6485
50000+ $ 0.0766 ¥ 0.6485
库存: 15000
起订量: 5000 增量: 0
交货地:
最小起订量为:5000
合计: ¥ 3242.5
