HVR3700001004JR500

产品分类: 通孔电阻
产品描述: 1MΩ ±5% 500mW ±200ppm/℃ 通孔安装 10mm(长度)
供应商型号: 4140127
供应商: 海外现货
标准整包数: 10

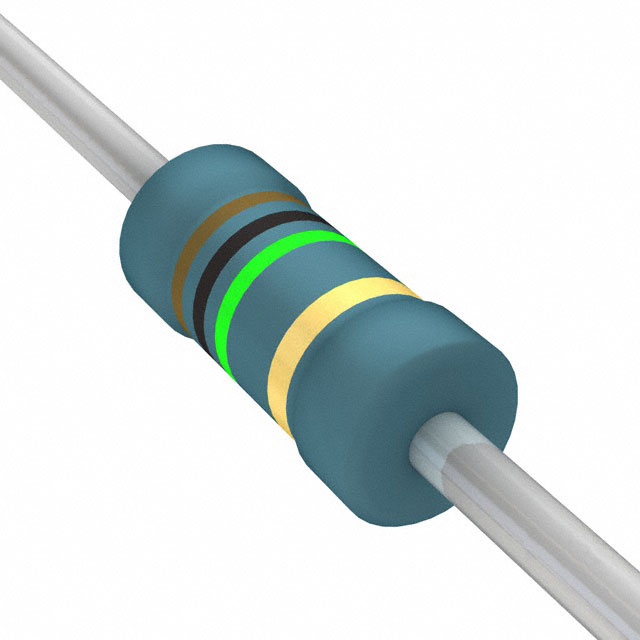

VISHAY INTERTECHNOLOGY 通孔电阻 HVR3700001004JR500

HVR3700001004JR500概述

    Vishay BCcomponents HVR25 & HVR37 高阻值金属膜引线电阻技术手册

    1. 产品简介


    Vishay BCcomponents 的 HVR25 和 HVR37 是高阻值金属膜引线电阻,提供高达 10 MΩ 的电阻范围和高达 3.5 kV 的额定电压。这些电阻主要用于功率供应、电子镇流器、白色家电和电视等领域。它们采用高品质陶瓷作为基体,并通过热处理形成螺旋形沟槽,以提高稳定性。

    2. 技术参数


    | 参数 | HVR25 | HVR37 |
    |
    | 阻值范围 | 100 kΩ 至 10 MΩ | 100 kΩ 至 10 MΩ |
    | 阻值精度 | ± 5% 或 ± 1% | ± 5% 或 ± 1% |
    | 温度系数 | ± 200 ppm/K | ± 200 ppm/K |
    | 气候类别(LCT/UCT/天数) | 55/155/56 | 55/155/56 |
    | 额定功率(P70) | 0.25 W | 0.5 W |
    | 最大工作电压(直流) | 1600 V | 3500 V |
    | 最大有效电压(交流) | 1150 V | 2500 V |

    3. 产品特点和优势


    - 技术:采用金属膜技术,确保高精度和可靠性。
    - 高脉冲负载能力:最高可达 10 kV,适用于高能量脉冲应用。
    - 小型封装:尺寸分别为 0207 和 0411,适合紧凑型设计。
    - 兼容性:支持无铅和含铅焊接工艺。
    - 稳定性:良好的长期稳定性和高温稳定性。

    4. 应用案例和使用建议


    - 应用:广泛应用于电源、电子镇流器、白色家电和电视等设备中。
    - 使用建议:为了获得最佳性能,建议在不超过最大额定值的条件下使用,并且需要保持在规定的温度范围内。

    5. 兼容性和支持


    这些电阻与市面上的大多数无铅和含铅焊接工艺兼容。Vishay BCcomponents 提供详细的技术支持和售后服务,确保客户能够顺利地使用和维护这些产品。

    6. 常见问题与解决方案


    - 问题 1:电阻值不准确
    - 解决办法:检查焊接工艺是否符合要求,并确保环境温度在正常范围内。
    - 问题 2:电阻出现短路
    - 解决办法:检查电路连接是否正确,并确保没有异物造成短路。

    7. 总结和推荐


    综上所述,Vishay BCcomponents 的 HVR25 和 HVR37 高阻值金属膜引线电阻凭借其高精度、高稳定性及良好的兼容性,在各类电源和高能应用中表现出色。强烈推荐给需要高性能电阻的应用场合。

HVR3700001004JR500参数

参数
电阻值 1MΩ
精度 ±5%
额定功率 500mW
温度系数 ±200ppm/℃
长*宽*高 10mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

HVR3700001004JR500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

HVR3700001004JR500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY HVR3700001004JR500 HVR3700001004JR500数据手册

HVR3700001004JR500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.2832
100+ ¥ 1.0838
500+ ¥ 0.9711
1000+ ¥ 0.9711
2500+ ¥ 0.9711
库存: 3311
起订量: 40 增量: 0
交货地:
最小起订量为:10
合计: ¥ 12.83
