首页  >  产品百科  >  TNPW0603147KBEEA

TNPW0603147KBEEA

产品分类: 贴片电阻
产品描述: 147KΩ ±0.1% 210mW ±25ppm/℃ 0603 贴片安装 1.55mm*850μm*550μm
供应商型号: 4164865
供应商: 海外现货
标准整包数: 5000

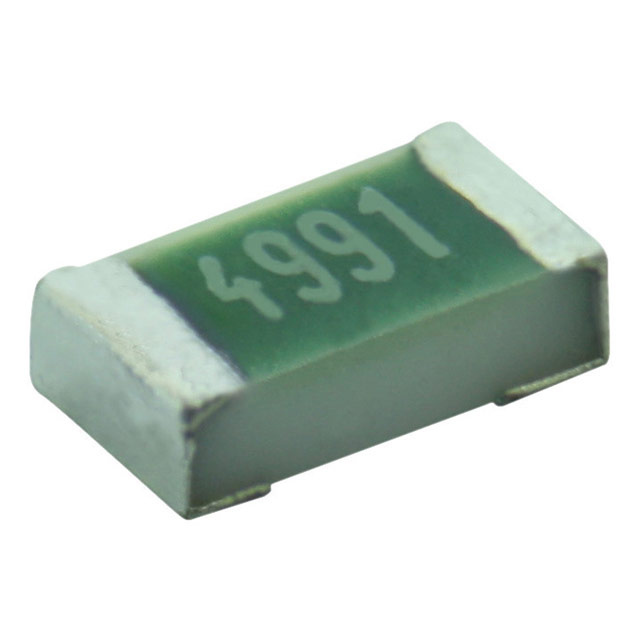

VISHAY INTERTECHNOLOGY 贴片电阻 TNPW0603147KBEEA

TNPW0603147KBEEA概述

    TNPW e3 高稳定性薄膜平片电阻产品综述

    产品简介


    TNPW e3 系列高稳定性薄膜平片电阻是 Vishay 公司推出的新型电阻器,适用于现代电子行业对高可靠性和稳定性的需求。其主要应用领域包括测试和测量设备、医疗设备、工业设备及汽车电子等。

    技术参数


    - 尺寸代码:0402, 0603, 0805, 1206, 1210
    - 电阻范围:10 Ω 至 3.01 MΩ
    - 电阻容差:±1 %, ±0.5 %, ±0.1 %
    - 温度系数:±50 ppm/K, ±25 ppm/K, ±15 ppm/K, ±10 ppm/K
    - 额定功率:0.100 W 至 0.500 W
    - 工作电压:50 V 至 200 V
    - 最高允许膜温:155 °C
    - 工作温度范围:-55 °C 至 155 °C
    - 绝缘耐压:75 V 至 300 V
    - 失效率:≤ 0.1 x 10^-9/h

    产品特点和优势


    1. 卓越的湿度耐受性:可在 85 °C 和 85% 相对湿度环境下长期稳定工作。
    2. 优秀的总体稳定性:在不同环境条件下,超过 1000 小时后的稳定性为 ±0.05%(在 70 °C 下)。
    3. AEC-Q200 认证:涵盖 0402 至 1206 尺寸。
    4. 硫化抗性验证:符合 ASTM B 809 标准。
    5. 材料分类明确:可参考 www.vishay.com/doc?99912 获取更多详情。

    应用案例和使用建议


    - 应用领域:测试和测量设备、医疗设备、工业设备及汽车电子等。
    - 使用建议:
    - 在功率耗散过程中,会因热阻效应导致温度上升,因此需要确保电路板组装的热阻较低,以维持电阻器薄膜温度在规定的范围内。
    - 请参考应用说明“表面贴装电阻器的热管理”(www.vishay.com/doc?28844),了解一般热阻特性的信息。
    - 建议在典型操作模式下进行应用设计,以避免超过规定的温度限制。

    兼容性和支持


    - 封装形式:根据不同型号提供不同的包装数量和方式。
    - 包装代码:如 EP1, ET1, ET2, ET6, ET7, E52 等。
    - 产品描述:提供详细的电阻值、容差、温度系数和包装类型信息。
    - 制造商支持:提供技术支持和文档资源,如 www.vishay.com/doc?28758。

    常见问题与解决方案


    - 问题1:如何确保电阻器在高温环境下的稳定性?
    - 解决方案:选择具有更高温度系数(如 ±10 ppm/K 或 ±15 ppm/K)的型号,并确保安装时散热良好。
    - 问题2:如何防止因焊接引起的损坏?
    - 解决方案:遵循 IEC 61760-1 中的标准焊接工艺,确保焊接质量和时间控制。
    - 问题3:如何保证电阻器的长期稳定性?
    - 解决方案:定期进行老化测试,确保电阻器的长期稳定性符合预期要求。

    总结和推荐


    TNPW e3 高稳定性薄膜平片电阻凭借其卓越的湿度耐受性、广泛的温度系数选择以及优良的整体稳定性,在各种应用领域表现出色。无论是测试和测量设备还是工业自动化系统,该系列产品都是理想的选择。考虑到其高可靠性、稳定的性能和广泛的适用范围,强烈推荐使用该产品。对于需要高精度和高稳定性的应用场合,TNPW e3 是不可多得的理想选择。

TNPW0603147KBEEA参数

参数
电阻值 147KΩ
精度 ±0.1%
额定功率 210mW
温度系数 ±25ppm/℃
长*宽*高 1.55mm*850μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TNPW0603147KBEEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TNPW0603147KBEEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY TNPW0603147KBEEA TNPW0603147KBEEA数据手册

TNPW0603147KBEEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 1.0121
25000+ ¥ 1.0121
50000+ ¥ 1.0121
库存: 5000
起订量: 5000 增量: 0
交货地:
最小起订量为:5000
合计: ¥ 5060.5
