MBA02040C4021FRP00

产品分类: 通孔电阻
产品描述: 4.02KΩ ±1% 400mW ±50ppm/℃ 通孔安装 3.6mm(长度)
供应商型号: 3216421
供应商: 海外现货
标准整包数: 10

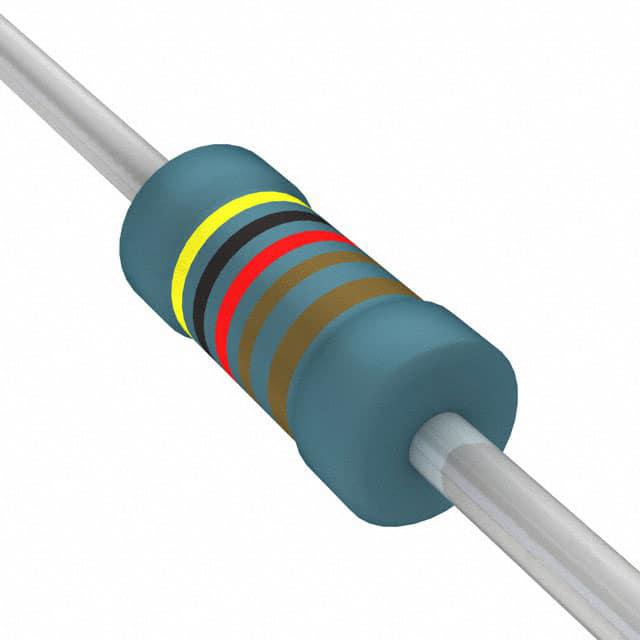

VISHAY INTERTECHNOLOGY 通孔电阻 MBA02040C4021FRP00

MBA02040C4021FRP00概述

    Vishay Beyschlag MBA/SMA 0204, MBB/SMA 0207, MBE/SMA 0414 专业金属膜引线电阻



    产品简介




    Vishay Beyschlag的MBA/SMA 0204、MBB/SMA 0207和MBE/SMA 0414系列金属膜引线电阻是通用型电阻器,适用于工业、电信、汽车和医疗设备等领域的所有专业电子应用。这些电阻器因其高可靠性和稳定性而广受好评。


    技术参数




    - 封装尺寸:0204、0207、0414
    - 阻值范围:0.22Ω至22MΩ
    - 阻值容差:±5%、±1%、±0.5%
    - 温度系数:±50 ppm/K、±25 ppm/K
    - 额定功率(P70):0.4W(MBA/SMA 0204)、0.6W(MBB/SMA 0207)、1.0W(MBE/SMA 0414)
    - 最大工作电压:AC/DC 200V(MBA/SMA 0204)、350V(MBB/SMA 0207)、500V(MBE/SMA 0414)
    - 工作温度范围:-55°C至+155°C
    - 绝缘电压:300V(1分钟)、500V(1分钟)、800V(1分钟)
    - 连续电压:75V


    产品特点和优势




    - CECC认证:符合EN 140101-806标准。
    - 优异的整体稳定性:符合0.25级标准。
    - 广泛的阻值范围:从0.22Ω到22MΩ。
    - AEC-Q200认证:适用于特定的温度系数和容差范围。
    - 径向版本:适用于MBB/SMA 0207型号。
    - 可选焊接端子:如可焊接端子(仅限MBA/SMA 0204)。
    - 材料分类:详见Vishay网站(www.vishay.com/doc?99912)。


    应用案例和使用建议




    这些电阻器广泛应用于多种电子设备中,包括工业控制、通信设备、医疗设备和汽车电子。在使用过程中需要注意以下几点:

    - 热管理:由于电阻器工作时会产生热量,需要良好的散热设计以避免过热。
    - 额定功率限制:在规定的温度范围内使用才能保证达到额定功率。
    - 特殊合金或板材要求:在高温或高功率条件下,可能需要特殊的焊料或基板材料来保持可靠性。


    兼容性和支持




    这些电阻器具有较好的兼容性,适用于各种电路设计。Vishay提供详细的文档和支持服务,包括:

    - 应用信息:帮助设计者进行精确的设计。
    - 技术支持:通过指定的电子邮件地址(filmresistorsleaded@vishay.com)提供。


    常见问题与解决方案




    - 问题1:温度稳定性不佳
    - 解决方案:确保在合适的温度范围内操作,并选择适当的温度系数。
    - 问题2:额定功率不足
    - 解决方案:根据应用需求选择合适的型号,并确保散热良好。
    - 问题3:连接不良
    - 解决方案:使用适当的焊接技术和材料,确保焊接质量。


    总结和推荐




    总体而言,Vishay Beyschlag的MBA/SMA 0204、MBB/SMA 0207和MBE/SMA 0414系列电阻器以其高可靠性、宽阻值范围和广泛的适用性,在工业和消费电子市场上表现出色。推荐在需要高稳定性和可靠性应用中使用这些电阻器。

MBA02040C4021FRP00参数

参数
电阻值 4.02KΩ
精度 ±1%
额定功率 400mW
温度系数 ±50ppm/℃
长*宽*高 3.6mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

MBA02040C4021FRP00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

MBA02040C4021FRP00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY MBA02040C4021FRP00 MBA02040C4021FRP00数据手册

MBA02040C4021FRP00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.5769
100+ ¥ 0.4371
500+ ¥ 0.4371
1000+ ¥ 0.3916
2500+ ¥ 0.3916
5000+ ¥ 0.3846
25000+ ¥ 0.3776
50000+ ¥ 0.3776
库存: 827
起订量: 120 增量: 0
交货地:
最小起订量为:100
合计: ¥ 43.71
