LVR03R0200FE70

产品分类: 通孔电阻
产品描述: 20mΩ ±1% 3W ±350ppm/℃ 导线安装 14.22mm(长度)
供应商型号: CEI-LVR03R0200FE70
供应商: 海外现货
标准整包数: 1

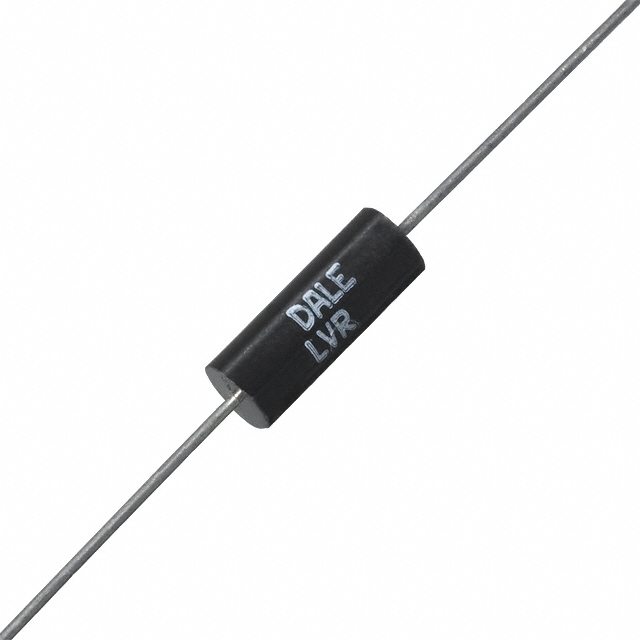

VISHAY INTERTECHNOLOGY 通孔电阻 LVR03R0200FE70

LVR03R0200FE70概述

    Vishay Dale LVR Wirewound Resistors

    产品简介


    Vishay Dale的LVR系列电阻是专为高精度电流感应而设计的金属带线绕电阻。这些电阻广泛应用于开关电源、线性电源、仪器仪表以及功率放大器等领域。由于其出色的负载稳定性、低温度系数、低电感值等特点,使其成为众多电子工程师的选择。

    技术参数


    以下是LVR系列电阻的主要技术参数:
    | 型号 | 额定功率(W) | 电阻范围(Ω) | 容差(±%) | 温度系数(ppm/°C) |

    | LVR01 | 1 | 0.01至0.1 | 1, 3, 5, 10 | ±1000 至 ±150 |
    | LVR03 | 3 | 0.005至0.2 | 1, 3, 5, 10 | ±850 至 ±50 |
    | LVR05 | 5 | 0.005至0.3 | 1, 3, 5, 10 | ±650 至 ±50 |
    | LVR10 | 10 | 0.01至0.8 | 1, 3, 5, 10 | ±300 至 ±50 |
    其他关键参数:
    - 工作温度范围:-65°C 至 +175°C(LVR01、LVR03、LVR05),-65°C 至 +275°C(LVR10)
    - 额定电压:基于额定功率计算
    - 短时过载能力:5倍额定功率持续5秒(LVR01、LVR03、LVR05),10倍额定功率持续5秒(LVR10)

    产品特点和优势


    LVR系列电阻具有以下独特功能和优势:
    - 高稳定性:优良的负载寿命稳定性和低温度系数,适合长时间运行的应用。
    - 低电感值:特别适合需要低电感的高频率应用场合。
    - 多样的容差选择:提供从±0.5%到±10.0%的不同容差选项,以适应不同需求。
    - 认证和标准:MIL-PRF-49465合格,满足军事级标准。

    应用案例和使用建议


    LVR系列电阻适用于多种场景,例如:
    - 电源转换:在开关电源和线性电源中作为电流检测电阻,提供精确的电流监测。
    - 仪器仪表:用于精密测量设备中,确保读数准确性。
    - 功放电路:在音频功率放大器中实现高效的电流感应。
    使用建议:
    - 确保在规定的温度范围内使用,避免超温导致损坏。
    - 在安装时保持适当的散热措施,特别是在高功率应用中。
    - 检查环境条件,确保不超出湿度和振动限制。

    兼容性和支持


    LVR系列电阻支持多种封装方式,包括铅(Pb)自由封装和带/盘式包装。Vishay公司提供详细的封装指南和技术支持服务,帮助客户进行正确的安装和调试。

    常见问题与解决方案


    - 问题1:电阻在高温环境下性能下降。
    - 解决方案:确保使用符合温度要求的型号,如LVR01、LVR03、LVR05。
    - 问题2:电阻在高湿度环境中表现不稳定。
    - 解决方案:考虑使用更高湿度等级的型号,并确保良好的通风环境。
    - 问题3:电阻在长期使用后出现漂移。
    - 解决方案:定期进行负载寿命测试,并根据测试结果调整参数。

    总结和推荐


    总体而言,Vishay Dale的LVR系列电阻以其优异的负载稳定性和低温度系数,在多种应用场合中表现出色。对于需要高精度电流检测和高可靠性的应用场景,LVR系列电阻是一个理想选择。强烈推荐在需要这些特性的项目中使用该系列产品。

LVR03R0200FE70参数

参数
电阻值 20mΩ
精度 ±1%
额定功率 3W
温度系数 ±350ppm/℃
长*宽*高 14.22mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 卷带包装

LVR03R0200FE70厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

LVR03R0200FE70数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY LVR03R0200FE70 LVR03R0200FE70数据手册

LVR03R0200FE70封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 4.901 ¥ 41.4135
100+ $ 4.199 ¥ 35.4816
500+ $ 3.497 ¥ 29.5497
1000+ $ 2.795 ¥ 23.6178
库存: 305
起订量: 61 增量: 1
交货地:
最小起订量为:50
合计: ¥ 2070.67
直接购买
加入购物车
