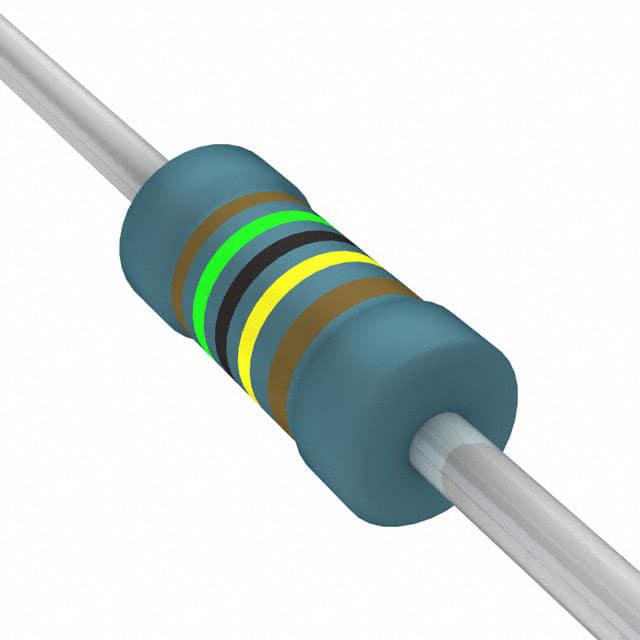

VR37000001504FA100

产品分类: 通孔电阻
产品描述: 1.5MΩ ±1% 500mW ±200ppm/℃ 通孔安装 9mm(长度)
供应商型号: ECO-VR37000001504FA100
供应商: 海外现货
标准整包数: 1000
VISHAY INTERTECHNOLOGY 通孔电阻 VR37000001504FA100

VR37000001504FA100概述


    产品简介


    基本介绍
    Vishay BCcomponents的VR25、VR37和VR68金属釉薄膜贴片电阻是一种高阻值、高耐压、高稳定性的电子元器件。这些电阻器通过在高温陶瓷基体上沉积金属釉薄膜,然后通过激光切割形成螺旋沟槽,连接焊锡铜线等方式制作而成。它们主要用于要求高阻值、高稳定性和高可靠性的场合,例如高压环境下、高湿度环境中以及各种白家电、电源和汽车电子设备中。
    主要功能
    - 高阻值:可提供高达68MΩ的阻值。
    - 高稳定性:在温度变化较大时仍能保持稳定的阻值。
    - 高可靠性:具有高脉冲负载能力和绝缘电压能力。
    - 适用于恶劣环境:能够在高低温、高湿度环境下正常工作。
    应用领域
    - 高阻值应用:如医疗设备、工业控制等领域。
    - 高稳定性应用:如通信设备、汽车电子等。
    - 恶劣环境下的应用:如电力系统、航空航天设备等。

    技术参数


    | 参数 | VR25 | VR37 | VR68 |
    ||
    | 阻值范围 | 100 kΩ~22 MΩ | 100 kΩ~33 MΩ | 100 kΩ~68 MΩ |
    | 阻值精度 | ±1%;±5%;±10% | ±1%;±5% | ±1%;±5% |
    | 温度系数 | ≤±200 ppm/K | ≤±200 ppm/K | ≤±200 ppm/K |
    | 额定功率 | 0.25 W | 0.5 W | 1.0 W |
    | 最大工作电压 | 1600 V | 3500 V | 10000 V |
    | 工作温度范围 | -55°C ~ +155°C | -55°C ~ +155°C | -55°C ~ +155°C |
    | 热阻 | 140 K/W | 120 K/W | 70 K/W |
    | 绝缘电压 | 700 V | 700 V | 700 V |
    | 最大白噪声 | 5 μV/V | 2.5 μV/V | 2.5 μV/V |
    | 最大阻值变化率 | 1.5% | 1.5% | 1.5% |

    产品特点和优势


    - 高阻值范围:提供从100kΩ到68MΩ的阻值选择,适用于不同应用场景。
    - 高耐压性能:最大工作电压可达10000V,确保在高压环境下稳定工作。
    - 高稳定性:温度系数≤±200ppm/K,保证在高低温环境下的稳定表现。
    - 高可靠性:能够承受高达10kV的脉冲负载,适用于对可靠性要求较高的应用。
    - 安全认证:通过UL1676、DIN EN 60065、IEC 60065、CQC等安全认证,符合国际标准。
    - 适用广泛:适用于多种恶劣环境条件下的应用,如高湿度环境、高压环境、汽车电子等。

    应用案例和使用建议


    应用案例
    - 白家电:这些电阻器广泛应用于洗衣机、冰箱等家用电器,确保在复杂的工作环境下保持稳定的工作状态。
    - 电源:作为电源模块的关键部件,用于稳定电压输出,保护电路免受电压波动的影响。
    - 汽车电子:在汽车的电路板上,这些电阻器用于稳压、滤波等,确保汽车在各种驾驶条件下的安全运行。
    使用建议
    - 在使用过程中,应考虑工作环境的湿度和温度,选择合适的阻值和封装形式。
    - 连接时应注意焊点的质量,确保焊接牢固。
    - 在极端条件下(如高湿度、高压)使用时,定期进行检测和维护,以确保其长期稳定性。

    兼容性和支持


    兼容性
    - 与其他常见的电子元器件和设备高度兼容,可以方便地集成到现有的电路设计中。
    - 支持自动插装设备和切割弯折机,适用于大规模生产和自动化生产流程。
    支持
    - Vishay BCcomponents提供了详细的技术手册和技术支持服务,确保用户在使用过程中能够得到及时的帮助和支持。
    - 用户可以通过邮件(filmresistorsleaded@vishay.com)或官方网址(www.vishay.com)获取更多的技术支持和服务信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值不准确 | 检查电阻器的安装是否正确,确认无误后联系技术支持。 |
    | 温度过高 | 检查散热措施,增加散热面积或改进通风设计。 |
    | 白噪声过高 | 更换更高精度的电阻器或检查周围干扰源。 |
    | 绝缘性能下降 | 检查是否有异物进入,清洁并重新安装。 |

    总结和推荐


    综合评估
    Vishay BCcomponents的VR25、VR37和VR68金属釉薄膜贴片电阻在高阻值、高稳定性和高可靠性方面表现出色,适用于多种恶劣环境下的应用。这些电阻器在高阻值、高耐压、高稳定性和高可靠性方面具有明显优势,能够满足高端应用的需求。安全认证和广泛的适用性使其成为市场上最具竞争力的产品之一。
    推荐
    强烈推荐Vishay BCcomponents的VR25、VR37和VR68金属釉薄膜贴片电阻。无论是在高阻值、高耐压还是高稳定性要求的应用中,这些电阻器都是理想的选择。同时,Vishay提供的全面技术支持和服务也值得信赖,为用户提供全方位的支持和保障。

VR37000001504FA100参数

参数
电阻值 1.5MΩ
精度 ±1%
额定功率 500mW
温度系数 ±200ppm/℃
长*宽*高 9mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装

VR37000001504FA100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VR37000001504FA100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY VR37000001504FA100 VR37000001504FA100数据手册

VR37000001504FA100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0707 ¥ 0.5987
10000+ $ 0.0707 ¥ 0.5987
库存: 35000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 598.7
