VR68000005605JAC00

产品分类: 通孔电阻
产品描述: 56MΩ ±5% 1W ±200ppm/℃ 通孔安装 18mm(长度)
供应商型号: DMT-VR68000005605JAC00
供应商: 海外现货
标准整包数: 500

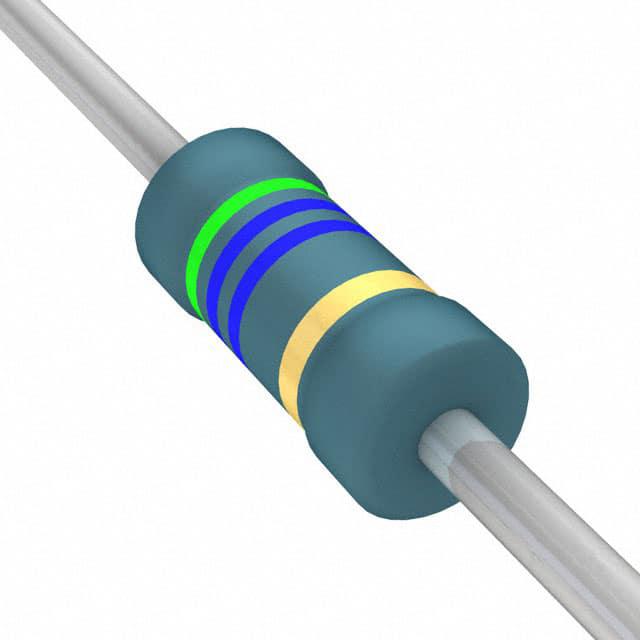

VISHAY INTERTECHNOLOGY 通孔电阻 VR68000005605JAC00

VR68000005605JAC00概述

    高阻值高电压金属釉贴片电阻

    产品简介


    VR25、VR37 和 VR68 是 Vishay BCcomponents 生产的高阻值高电压金属釉贴片电阻。 这些电阻采用了镀有金属釉膜的陶瓷基体,在高温和高湿度环境下表现出色。它们广泛应用于白家电、电源供应等场合,尤其适用于需要高稳定性、高可靠性和高压特性的场景。

    技术参数


    | 参数 | VR25 | VR37 | VR68 |
    ||
    | 尺寸(英制) | 0207 | 0309 | 0718 |
    | 电阻范围 | 100kΩ ~ 22MΩ | 100kΩ ~ 33MΩ | 100kΩ ~ 68MΩ |
    | 电阻容差 | ±1%、±5%、±10% | ±1%、±5%、±10% | ±1%、±5%、±10% |
    | 温度系数 | ≤ ±200 ppm/K | ≤ ±200 ppm/K | ≤ ±200 ppm/K |
    | 额定功率(P70) | 0.25W | 0.5W | 1.0W |
    | 最大操作电压(AC/DC) | 1600V | 3500V | 10000V |
    | 操作温度范围 | -55°C ~ 155°C | -55°C ~ 155°C | -55°C ~ 155°C |
    | 耐热电阻(Rth) | 140 K/W | 120 K/W | 70 K/W |
    | 绝缘电压 | 700V | 700V | 700V |
    | 最大白噪声(μV/V) | 5μV/V | 2.5μV/V | 2.5μV/V |

    产品特点和优势


    - 高可靠性: VR25、VR37 和 VR68 通过了严格的 UL 认证和其他国际安全标准。
    - 高压耐受性: VR68 型号最高可承受 10kV 的峰值脉冲电压。
    - 优良的环境适应性: 具有极高的温度和湿度耐受能力,特别适合高湿度环境。
    - 高精度: 采用高精度激光切割工艺,保证了电阻的高稳定性和高精度。

    应用案例和使用建议


    应用案例:
    这些电阻广泛应用于各种高电压环境下的电子设备,例如电源转换器、家用电器、工业控制系统等。
    使用建议:
    - 在使用过程中要注意散热问题,确保电阻的正常工作。
    - 在高湿度环境下使用时,要特别注意保护措施,以防止湿气影响电阻性能。

    兼容性和支持


    - 兼容性: VR25、VR37 和 VR68 可以与现有的多种电路设计和设备兼容,便于集成到不同系统中。
    - 支持: Vishay BCcomponents 提供全面的技术支持,包括安装指南、测试报告和详细的使用说明。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 长期使用后电阻值变化大 | 确保散热良好,避免过载使用 |
    | 高温环境下的稳定性问题 | 使用导热材料进行辅助散热 |
    | 噪声过大 | 更换为更高精度型号或检查安装环境 |

    总结和推荐


    总体来看,VR25、VR37 和 VR68 是高性能、高可靠性的高阻值高电压金属釉贴片电阻。它们在高电压、高湿度等苛刻环境下的出色表现使其在市场上具有较强的竞争力。强烈推荐使用这些电阻以满足需要高稳定性、高可靠性和高压特性的电子设备需求。如果您需要更详细的信息或技术支持,请联系 Vishay BCcomponents。

VR68000005605JAC00参数

参数
电阻值 56MΩ
精度 ±5%
额定功率 1W
温度系数 ±200ppm/℃
长*宽*高 18mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

VR68000005605JAC00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VR68000005605JAC00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY VR68000005605JAC00 VR68000005605JAC00数据手册

VR68000005605JAC00封装设计

查看详情并下载
Symbol
Footprint
3D Model
