VR37000002203JA100

产品分类: 通孔电阻
产品描述: 220KΩ ±5% 500mW ±200ppm/℃ 通孔安装 9mm(长度)
供应商型号: ECO-VR37000002203JA100
供应商: 海外现货
标准整包数: 1000

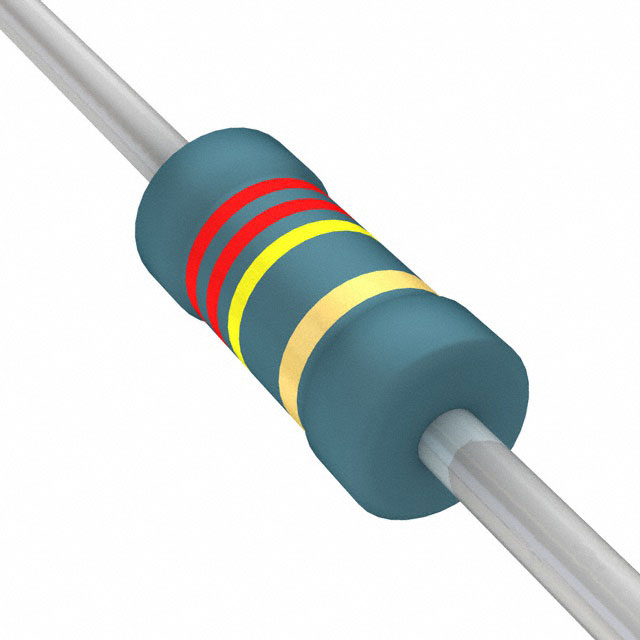

VISHAY INTERTECHNOLOGY 通孔电阻 VR37000002203JA100

VR37000002203JA100概述


    产品简介


    Vishay BCcomponents VR25、VR37 和 VR68 高阻值高电压金属釉薄膜贴片电阻器
    Vishay BCcomponents 的 VR25、VR37 和 VR68 系列电阻器采用金属釉薄膜技术制成,特别适用于高阻值、高稳定性及高可靠性环境下的高电压应用。这些电阻器具备优异的电气特性和稳定的工作性能,适用于白家电、电源设备、汽车电子等领域。

    技术参数


    主要

    技术参数


    | 参数 | VR25 | VR37 | VR68 |
    ||
    | 尺寸 (Imperial) | 0207 | 0309 | 0718 |
    | 阻值范围 | 100 kΩ 至 22 MΩ | 100 kΩ 至 33 MΩ | 100 kΩ 至 68 MΩ |
    | 阻值精度 | ±1%、±5%、±10% | ±1%、±5% | ±1%、±5% |
    | 温度系数 | ≤ ±200 ppm/K | ≤ ±200 ppm/K | ≤ ±200 ppm/K |
    | 额定功率 (P70) | 0.25 W | 0.5 W | 1.0 W |
    | 工作电压 (AC/DC) | 1600 V | 3500 V | 10000 V |
    | 工作温度范围 | -55 °C 至 155 °C | -55 °C 至 155 °C | -55 °C 至 155 °C |
    | 最大绝缘电压 | 700 V (1 分钟) | 700 V (1 分钟) | 700 V (1 分钟) |
    | 最大噪声(白噪声)| 5 μV/V | 2.5 μV/V | 2.5 μV/V |
    | 最大电阻变化率 | 1.5% | 1.5% | 1.5% |

    产品特点和优势


    1. 高耐压能力:高达 10 kV 的脉冲负载能力,使得 VR25、VR37 和 VR68 在高压环境下依然可靠。
    2. 高可靠性:通过了多个安全认证,如 UL1676、IEC 60065、DIN EN 60065、VDE 0860 和 CQC。
    3. 高湿度环境适用性:适合高湿度环境的应用,具备出色的电气、机械和气候保护性能。
    4. 高阻值范围:提供广泛阻值范围的选择,满足不同应用场景需求。

    应用案例和使用建议


    应用案例
    - 家用电器:这些电阻器被广泛用于各种家用电器,如洗衣机、冰箱等,确保在高压环境下正常运行。
    - 电源设备:适合应用于高电压的开关电源,保证电源设备的长期稳定运行。
    - 汽车电子:适用于汽车电子系统中的高电压控制电路,提供可靠的电气连接和信号处理。
    使用建议
    - 在选择具体型号时,需根据实际应用要求选择合适的阻值范围和精度。
    - 安装时应考虑散热设计,避免因过热导致的电阻值漂移。

    兼容性和支持


    - 兼容性:VR25、VR37 和 VR68 电阻器可与其他 Vishay BCcomponents 的电子元器件及设备无缝兼容。
    - 技术支持:Vishay 提供详尽的技术文档和支持服务,如需进一步技术支持,可联系 filmresistorsleaded@vishay.com。

    常见问题与解决方案


    - 问题 1:阻值变化超出预期
    - 解决方案:检查安装是否正确,确保良好的接触;同时确认是否达到最大额定温度。

    - 问题 2:高温环境下的噪音问题
    - 解决方案:增加散热措施,如散热片或风扇,确保工作温度低于最大允许值。

    总结和推荐


    总结:
    VR25、VR37 和 VR68 系列电阻器以其高阻值、高稳定性、高可靠性和宽广的应用范围,在多种应用场景中表现出色。这些产品通过多项安全认证,具备高耐压能力和出色的电气特性,特别适用于高压环境下的应用。
    推荐:
    我们强烈推荐使用 Vishay BCcomponents 的 VR25、VR37 和 VR68 系列电阻器。无论是家用电器还是工业设备,这些电阻器都能提供卓越的性能和可靠性,满足您对高品质电子元件的需求。

VR37000002203JA100参数

参数
电阻值 220KΩ
精度 ±5%
额定功率 500mW
温度系数 ±200ppm/℃
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

VR37000002203JA100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VR37000002203JA100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY VR37000002203JA100 VR37000002203JA100数据手册

VR37000002203JA100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0601 ¥ 0.5092
10000+ $ 0.0601 ¥ 0.5092
库存: 14000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 509.2
直接购买
加入购物车
