WSK12161L000FEA

产品分类: 贴片电阻

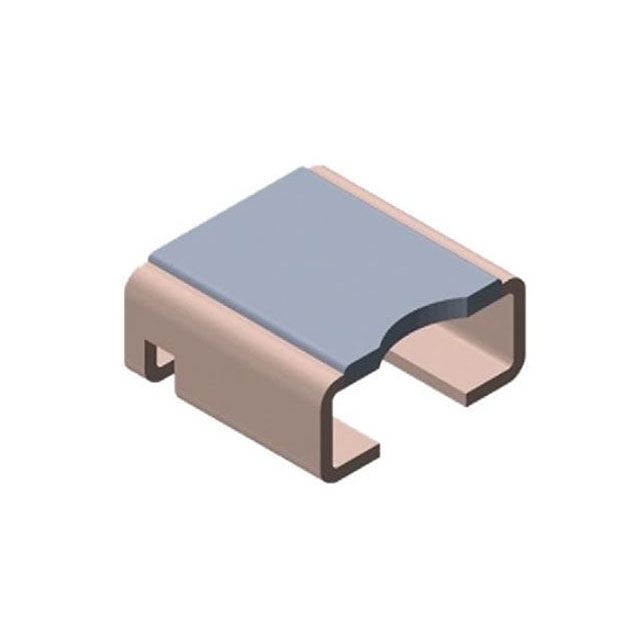

产品描述: 1mΩ ±1% 3W ±50ppm/℃ 1216 贴片安装 3.1mm*3.81mm*1.9mm
供应商型号: 14M-WSK12161L000FEA
供应商: 云汉优选
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电阻 WSK12161L000FEA

WSK12161L000FEA概述

    Vishay Dale WSK1216 Power Metal Strip Resistor

    1. 产品简介


    Vishay Dale 的WSK1216是一款高功率表面贴装四终端电阻器。它采用焊接金属带结构,适用于电流感应、电压分压及脉冲应用。其独特的4端子设计允许实现低至0.0005欧姆的阻值精度达到1%,特别适合需要精密测量的应用场合。

    2. 技术参数


    - 型号: WSK1216
    - 尺寸: 1216(英寸:0.122×0.150×0.075,毫米:3.10×3.81×1.90)
    - 额定功率: P70°C 3.0 W, 5.0 W
    - 公差: ±1%
    - 阻值范围: 0.0005 Ω 至 1 Ω
    - 热阻: 0.5 nH至5 nH
    - 最大工作电压: (P x R)^1/2
    - 重量: 每1000个组件约420克
    - 最高工作温度: -65°C 至 +170°C
    - 抗硫化设计: 受构造影响,不受高硫环境的影响
    - 最大焊料温度: 350°C持续30秒

    3. 产品特点和优势


    - 4端子设计: 实现了极低阻值的精确度(例如0.0005Ω)且容差控制在1%以内。
    - 高功率密度: 具有相对于封装尺寸的高功率处理能力。
    - 合金电阻元件: 采用低TCR(低于20ppm/°C)的锰铜合金及锰铜锡合金材料。
    - 极低电感: 0.5nH至5nH之间。
    - 低热电动势: 小于3μV/°C。
    - AEC-Q200认证: 适用于汽车应用。
    - 优异的环境适应性: 在高温和高硫环境中表现稳定。

    4. 应用案例和使用建议


    WSK1216常用于电流检测、电压分压及脉冲应用中。推荐在设计时使用大焊盘面积、热通孔、厚重铜层及内层散热功能以确保符合热限制条件。使用标准焊接曲线可确保焊接质量。

    5. 兼容性和支持


    WSK1216与现有多数电路板设计具有良好的兼容性。Vishay公司提供了详尽的技术支持和维护服务,确保客户能够顺利使用产品并获得必要的技术支持。

    6. 常见问题与解决方案


    - Q: 如何确保产品的长期稳定性?
    - A: 定期进行温度循环测试(-55°C至+150°C)可有效验证产品的长期稳定性。

    - Q: 使用过程中,如何防止过载损坏?
    - A: 配合合适的散热设计并定期检查工作温度以避免过载。

    - Q: 如何进行焊接操作以保证焊接质量?
    - A: 跟随供应商提供的焊接曲线建议,选择适当的焊料温度和时间。

    7. 总结和推荐


    Vishay Dale的WSK1216是一款专为高要求应用设计的高功率表面贴装电阻器。其独特的4端子设计、出色的精度和广泛的温度适应性使其在电流检测、电压分压和脉冲应用中表现出色。强烈推荐用于需要高可靠性和高精度测量的应用场合。

WSK12161L000FEA参数

参数
电阻值 1mΩ
精度 ±1%
额定功率 3W
温度系数 ±50ppm/℃
长*宽*高 3.1mm*3.81mm*1.9mm
通用封装 1216
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
