首页  >  产品百科  >  CRCW040286K6FKEDC

CRCW040286K6FKEDC

产品分类: 贴片电阻
产品描述: 86.6KΩ ±1% 62.5mW ±100ppm/℃ 0402 贴片安装 1mm*500μm*350μm
供应商型号: 541-5105-2-ND
供应商: Digi-Key
标准整包数: 10000

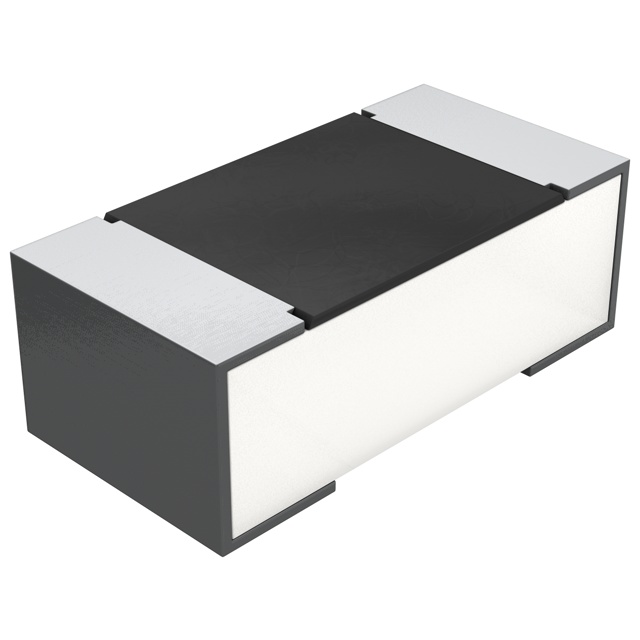

VISHAY INTERTECHNOLOGY 贴片电阻 CRCW040286K6FKEDC

CRCW040286K6FKEDC概述

    # Vishay厚膜矩形芯片电阻产品技术手册

    产品简介


    Vishay推出的CRCW系列厚膜矩形芯片电阻是一种广泛应用于商业领域的高性价比产品。这些电阻具有出色的稳定性和可靠性,适合多种工业和消费电子应用。其金属釉涂层陶瓷材质确保了优异的电气特性和耐久性。此外,该系列产品通过无铅焊料接触设计和镍屏障层实现了环保特性,是现代化电子设计的理想选择。
    主要特点:
    - 产品类型:厚膜矩形芯片电阻
    - 主要功能:提供精确阻值调节,适用于电压分压、电流限制等功能
    - 应用领域:广泛用于消费电子产品、通信设备、医疗仪器及工业控制等领域

    技术参数


    以下是CRCW系列芯片电阻的主要技术规格:
    | 参数 | 单位 | CRCW0402...C | CRCW0603...C | CRCW0805...C | CRCW1206...C |
    |
    | 额定功率(70℃) | W | 0.063 | 0.10 | 0.125 | 0.25 |
    | 最大工作电压 | V | 50 | 75 | 150 | 200 |
    | 绝缘电压(1分钟) | V | >75 | >100 | >200 | >300 |
    | 绝缘电阻 | Ω | >10^9 | >10^9 | >10^9 | >10^9 |
    | 工作温度范围 | ℃ | -55至+155 | -55至+155 | -55至+155 | -55至+155 |
    > 注释:额定功率仅在最高允许薄膜温度155℃内有效。高环境温度或功率损耗可能提升焊点温度,因此可能需要专用热沉或特殊材料以保证可靠性。

    产品特点和优势


    1. 高稳定性:即使在长时间运行后,其阻值漂移也能保持在可接受范围内,保证系统稳定性。
    2. 环保设计:采用无铅焊料和镍屏障层设计,符合RoHS标准,适合绿色制造需求。
    3. 宽广的阻值范围:支持从1Ω到10MΩ的不同阻值,涵盖E24和E96系列,满足多样化应用需求。
    4. 优异的过载能力:具备卓越的抗短时过载性能,能在短时间内承受高达两倍额定电压。
    5. 高绝缘等级:优异的绝缘性能能够适应高压或高隔离要求的应用场合。

    应用案例和使用建议


    CRCW系列芯片电阻广泛应用于以下场景:
    1. 电源管理:作为分压器或限流器用于直流电路保护。
    2. 信号处理:精密调节电路中关键参数。
    3. 工业控制:在恶劣环境中提供可靠的电阻值。
    使用建议:
    - 在高温环境中使用时,确保PCB板的设计能有效散热。
    - 对于高功率应用,需合理分配功率负载,避免因局部过热导致故障。

    兼容性和支持


    CRCW系列芯片电阻与各类主流PCB和组件高度兼容。Vishay提供全面的技术支持和售后服务,包括产品文档、在线技术支持以及本地化服务网络。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度升高导致电阻值不稳定 | 确保散热良好,选用更高功率等级型号 |
    | 短时过载导致器件损坏 | 降低输入电压,减少负载 |
    | 焊接不牢固导致连接失败 | 使用合适的焊接工艺和技术 |

    总结和推荐


    综上所述,Vishay的CRCW系列厚膜矩形芯片电阻以其高性能、稳定性和广泛适用性成为众多电子设计的理想选择。无论是在商业还是工业级应用中,它都展现出了卓越的品质和竞争力。我们强烈推荐此产品作为电子设计中的基础元件,尤其适合对精度和可靠性要求较高的应用场景。
    推荐指数:★★★★★

CRCW040286K6FKEDC参数

参数
电阻值 86.6KΩ
精度 ±1%
额定功率 62.5mW
温度系数 ±100ppm/℃
长*宽*高 1mm*500μm*350μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CRCW040286K6FKEDC厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CRCW040286K6FKEDC数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY CRCW040286K6FKEDC CRCW040286K6FKEDC数据手册

CRCW040286K6FKEDC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0047 ¥ 0.04
20000+ $ 0.0035 ¥ 0.0298
30000+ $ 0.0034 ¥ 0.0282
50000+ $ 0.0033 ¥ 0.028
70000+ $ 0.0033 ¥ 0.0279
100000+ $ 0.0033 ¥ 0.0278
250000+ $ 0.0033 ¥ 0.0274
500000+ $ 0.0033 ¥ 0.0272
1000000+ $ 0.0032 ¥ 0.0271
库存: 200000
起订量: 10000 增量: 1
交货地:
最小起订量为:10000
合计: ¥ 400
