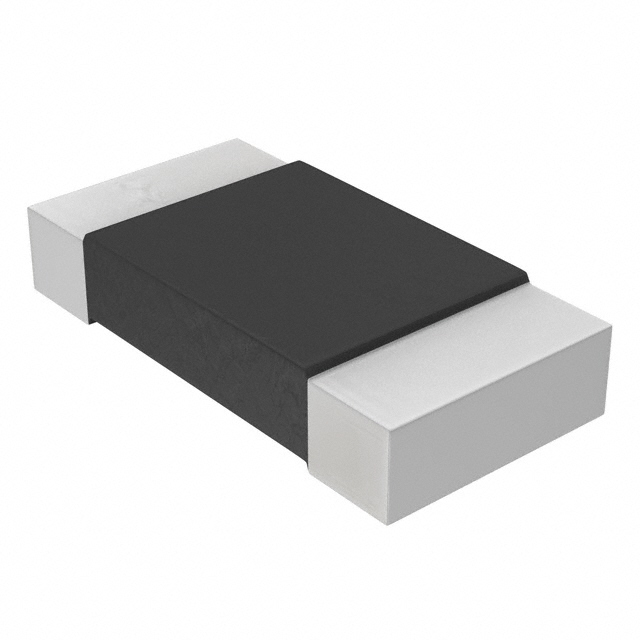

WSL1206R0900FEB

产品分类: 贴片电阻
产品描述: 90mΩ ±1% 250mW ±75ppm/℃ 1206 贴片安装 3.2mm*1.6mm*890μm
供应商型号: 71-WSL1206R0900FEB
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电阻 WSL1206R0900FEB

WSL1206R0900FEB概述

    Vishay Dale Power Metal Strip® Resistors 技术手册

    产品简介


    Vishay Dale 的 Power Metal Strip® 电阻器是一类采用全焊接结构设计的表面贴装电阻器,特别适用于电流检测、电压分压和脉冲应用。这些电阻器可提供极低的电阻值(低至 0.0005Ω),并且通过独特的加工工艺实现这一目标。它们具有抗硫特性,能够在高硫环境中保持稳定的工作性能。

    技术参数


    | 型号 | 尺寸(英制) | 功率(W) | 电阻范围(Ω) | 重量(克/1000个) |

    | WSL0603 | 0603 | 0.1 | 0.01 至 0.1 | 1.9 |
    | WSL0805 | 0805 | 0.125 | 0.005 至 0.2 | 4.8 |
    | WSL1206 | 1206 | 0.25 | 0.001 至 0.2 | 16.2 |
    | WSL2010 | 2010 | 0.5 | 0.004 至 0.5 | 38.9 |
    | WSL2512 | 2512 | 1.0 (1) | 0.003 至 0.5 | 63.6 |
    | WSL2816 | 2816 | 2.0 | 0.003 至 0.1 | 118 |
    其他关键参数:
    - TCR(温度系数): ± 75 ppm/°C 至 ± 400 ppm/°C,具体取决于电阻值范围。
    - 操作温度范围: -65°C 至 +170°C。
    - 最大工作电压: 由功率/能量耗散限制。
    - 最低热电势: < 3 μV/°C。
    - 焊盘尺寸: 参见图表中的具体数值。

    产品特点和优势


    - 极低电阻值: 最低可达到 0.0005Ω,适合高精度应用。
    - 抗硫特性: 在高硫环境中表现出色,不影响电阻器的功能。
    - 低电感: 0.5 nH 至 5 nH,适用于高频应用。
    - 低热电势: 适合温度敏感的应用场合。
    - AEC-Q200 认证: 用于汽车应用的认证标准。

    应用案例和使用建议


    - 电流检测: 使用于电源管理和电池管理系统的电流监控。
    - 电压分压: 作为分压器用于电压转换和测量。
    - 脉冲应用: 适用于脉冲电路和信号处理。
    使用建议:
    - 对于高于 0.1Ω 的电阻器,按照线性降额至 0.5Ω 额定功率的 80%。
    - 确保良好的焊锡连接以避免电阻值漂移。

    兼容性和支持


    - 兼容性: 这些电阻器适用于各种电路板设计,与其他标准组件兼容。
    - 支持: Vishay 提供详细的技术支持和文档,包括安装指南和焊接曲线建议。

    常见问题与解决方案


    - 问题: 电阻值变化过大。
    - 解决办法: 检查焊接质量和环境温度影响。
    - 问题: 电阻器过热。
    - 解决办法: 重新检查负载条件并确保适当散热。

    总结和推荐


    总体而言,Vishay Dale 的 Power Metal Strip® 电阻器在设计上非常出色,具备高度的可靠性和适应性。它们在多种应用中表现出色,特别是在需要精确电阻值和高稳定性的情况下。强烈推荐在精密电流检测、电压分压和脉冲应用中使用这些电阻器。

WSL1206R0900FEB参数

参数
电阻值 90mΩ
精度 ±1%
额定功率 250mW
温度系数 ±75ppm/℃
长*宽*高 3.2mm*1.6mm*890μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装
