VR25000004704JA100

产品分类: 通孔电阻
产品描述: 4.7MΩ ±5% 250mW ±200ppm/℃ 通孔安装 6.5mm(长度)
供应商型号: UA-VR25000004704JA100
供应商: 海外现货
标准整包数: 1000

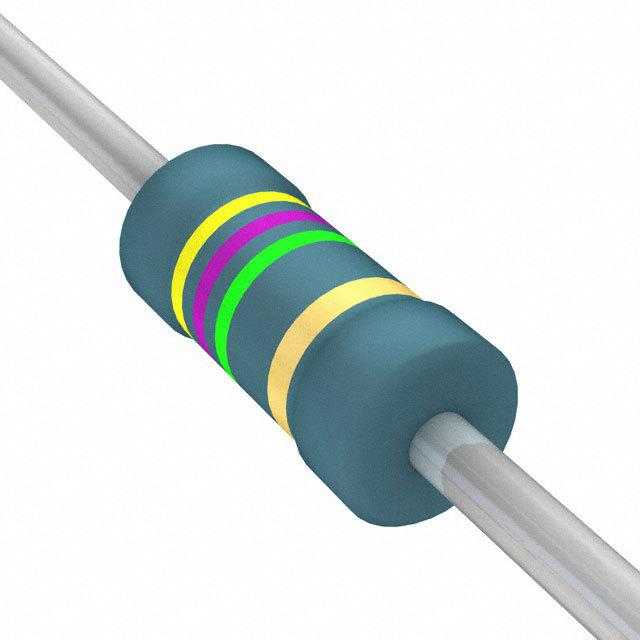

VISHAY INTERTECHNOLOGY 通孔电阻 VR25000004704JA100

VR25000004704JA100概述

    Vishay BCcomponents High Ohmic / High Voltage Metal Glaze Leaded Resistors

    产品简介


    Vishay BCcomponents的VR25、VR37和VR68系列金属釉膜轴向引线电阻器是一类高性能、高可靠性的电阻器。这些电阻器采用高品质陶瓷作为基体,并通过沉积一层金属釉膜来实现高阻值和高电压的能力。它们具有高脉冲负载能力、优异的稳定性和可靠性,广泛应用于高压环境下需要高稳定性、高可靠性的场合。

    技术参数


    以下是VR25、VR37和VR68系列的主要技术参数:
    | 参数 | VR25 | VR37 | VR68 |
    ||
    | 尺寸(英制) | 0207 | 0309 | 0718 |
    | 阻值范围 | 100 kΩ 至 22 MΩ | 100 kΩ 至 33 MΩ | 100 kΩ 至 68 MΩ |
    | 阻值精度 | ± 1%, ± 5%, ± 10% | ± 1%, ± 5% | ± 1%, ± 5% |
    | 温度系数 | ≤ ± 200 ppm/K | ≤ ± 200 ppm/K | ≤ ± 200 ppm/K |
    | 额定耗散功率 | 0.25 W | 0.5 W | 1.0 W |
    | 最大工作电压 | 1600 V AC/DC | 3500 V AC/DC | 10000 V AC/DC |
    | 工作温度范围 | -55 °C 至 +155 °C | -55 °C 至 +155 °C | -55 °C 至 +155 °C |
    | 峰值可允许薄膜温度 | 155 °C | 155 °C | 155 °C |
    | 热阻 | 140 K/W | 120 K/W | 70 K/W |
    | 绝缘电压(1 min) | 700 V | 700 V | 700 V |
    | 最大白噪声(μV/V) | 5 | 2.5 | 2.5 |
    | 在额定耗散功率下的最大电阻变化率(%) | 1.5 | 1.5 | 1.5 |

    产品特点和优势


    - 安全认证:这些电阻器符合多项国际安全标准,包括UL1676、IEC 60065、EN 60065、VDE 0860和CQC(中国)。
    - 高脉冲负载能力:能够承受高达10 kV的峰值脉冲电压。
    - 高温稳定性:能够在极端温度条件下保持稳定,工作温度范围宽。
    - 低噪声:VR37和VR68型号的最大白噪声仅为2.5 μV/V,适用于对噪声敏感的应用场合。

    应用案例和使用建议


    这些电阻器适合用于各种高压应用,例如家电(白家电)、电源供应装置和其他需要高稳定性和高可靠性的场合。对于实际使用,建议遵循以下几点:
    1. 电路设计:确保电路的设计能够承受电阻器的最大工作电压。
    2. 散热管理:由于这些电阻器在高功率下工作会产生热量,因此要确保良好的散热设计。
    3. 环境因素:考虑到这些电阻器的工作温度范围较广,需要在极端环境中使用时特别注意其工作条件。

    兼容性和支持


    这些电阻器完全兼容自动插件设备和波峰焊接工艺。Vishay提供全面的技术支持和服务,以帮助用户正确使用和维护这些产品。如果您有任何疑问或需要进一步的支持,请联系技术团队。

    常见问题与解决方案


    - 问题:电阻器安装后出现发热问题?
    - 解决方案:检查电路中的电流是否超过额定值,并确保散热设计充分。

    - 问题:电阻器在高温环境下工作不稳定?
    - 解决方案:选择更高额定工作温度的产品,并优化散热措施。
    - 问题:电阻器在焊接过程中出现问题?
    - 解决方案:确保焊接过程符合规定的温度和时间要求,并使用适当的焊锡材料。

    总结和推荐


    总的来说,Vishay BCcomponents的VR25、VR37和VR68系列电阻器是一款非常优秀的高压高阻值电阻器,具备高稳定性、高可靠性以及广泛的适用性。特别适合用于需要高稳定性和高可靠性的高压应用环境。如果您的项目需要这样的高性能电阻器,强烈推荐选用这些产品。同时,为了确保最佳性能,请务必遵循制造商的使用建议和维护指南。

VR25000004704JA100参数

参数
电阻值 4.7MΩ
精度 ±5%
额定功率 250mW
温度系数 ±200ppm/℃
长*宽*高 6.5mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装

VR25000004704JA100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VR25000004704JA100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY VR25000004704JA100 VR25000004704JA100数据手册

VR25000004704JA100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0751 ¥ 0.6295
3000+ $ 0.0695 ¥ 0.5824
9000+ $ 0.0589 ¥ 0.4934
20000+ $ 0.0471 ¥ 0.3949
50000+ $ 0.0391 ¥ 0.3279
库存: 24000
起订量: 2000 增量: 1000
交货地:
最小起订量为:2000
合计: ¥ 1259
