HVR3700005604JA100

产品分类: 通孔电阻
产品描述: 5.6MΩ ±5% 500mW ±200ppm/℃ 插件 通孔安装 10mm(长度)
供应商型号: 9477381
供应商: 海外现货
标准整包数: 1

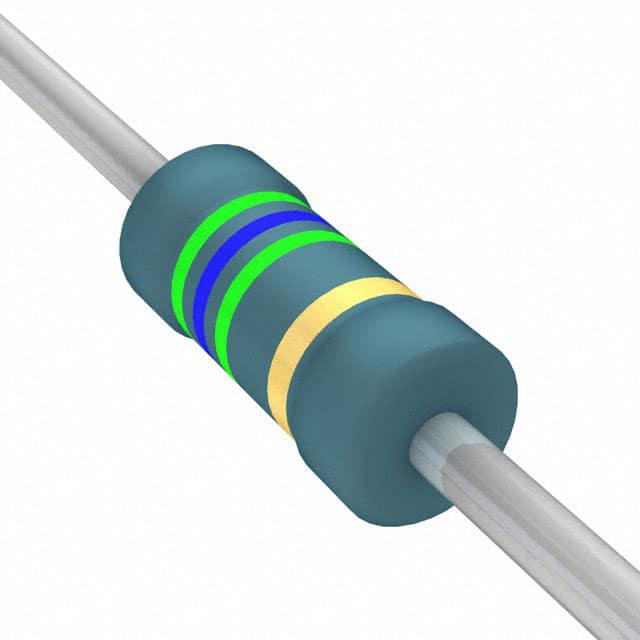

VISHAY INTERTECHNOLOGY 通孔电阻 HVR3700005604JA100

HVR3700005604JA100概述

    Vishay BCcomponents HVR25/HVR37金属膜引线电阻技术手册解析

    产品简介


    Vishay BCcomponents推出的HVR25和HVR37系列金属膜引线电阻是一种高性能的高阻值(最高可达10 MΩ)高电压(最高可达3.5 kV)电阻。它们广泛应用于电源供应、电子镇流器、白色家电、电视等领域。

    技术参数


    | 参数 | HVR25 | HVR37 |
    |
    | 阻值范围 | 100 kΩ 至 10 MΩ | 100 kΩ 至 10 MΩ |
    | 阻值公差 | ±5% 或 ±1% | ±5% 或 ±1% |
    | 温度系数 | ±200 ppm/K | ±200 ppm/K |
    | 环境等级 | 55°C/155°C/56天 | 55°C/155°C/56天 |
    | 额定耗散功率 | 0.25 W | 0.5 W |
    | 最大允许直流电压 | 1600 V | 3500 V |
    | 最大允许交流电压 | 1150 V | 2500 V |

    产品特点和优势


    - 金属膜技术:采用了均质的金属合金膜沉积在高品质陶瓷基体上,提供了卓越的稳定性和可靠性。
    - 高脉冲负载能力:高达10 kV,适合于要求极高的应用场合。
    - 小型化设计:HVR25尺寸为0207/0411,HVR37为相应型号。
    - 兼容性:可与无铅和含铅焊接过程兼容。
    - 长期稳定性:即使在极端环境下也表现出色,例如高温和高湿度环境。

    应用案例和使用建议


    - 电源供应:适用于高精度、高可靠性的电源模块。
    - 电子镇流器:保证电流稳定,减少噪音干扰。
    - 白色家电:耐久性强,适合长期运行。
    - 电视:提供稳定的信号传输。
    使用建议:
    - 在选择合适的阻值时,建议根据具体应用环境进行阻值计算,确保符合设计要求。
    - 注意散热管理,避免长时间过载导致损坏。
    - 在安装过程中,确保正确焊接,以防止接触不良。

    兼容性和支持


    - HVR25和HVR37与大多数标准焊接工艺兼容。
    - Vishay提供全面的技术支持和售后维护服务。

    常见问题与解决方案


    - 问题1:如何检查产品的性能?
    - 解答:可以使用万用表测量阻值,并确保其在规定的公差范围内。
    - 问题2:焊接过程中出现问题怎么办?
    - 解答:遵循焊接温度曲线,并确保良好的焊点质量。
    - 问题3:产品在极端环境下表现不佳?
    - 解答:仔细阅读技术手册,确认产品在极端条件下的适用性,并采取适当的防护措施。

    总结和推荐


    总体而言,Vishay BCcomponents的HVR25和HVR37系列金属膜引线电阻具备优异的性能和稳定性,尤其适用于高阻值、高电压的应用场合。推荐用户在设计电源供应、电子镇流器等设备时考虑选用该系列电阻。通过合理使用和维护,能够显著提升系统的整体性能和可靠性。

HVR3700005604JA100参数

参数
电阻值 5.6MΩ
精度 ±5%
额定功率 500mW
温度系数 ±200ppm/℃
长*宽*高 10mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,卷带包装

HVR3700005604JA100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

HVR3700005604JA100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY HVR3700005604JA100 HVR3700005604JA100数据手册

HVR3700005604JA100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.058
50+ ¥ 0.949
100+ ¥ 0.8015
250+ ¥ 0.8015
500+ ¥ 0.7695
1000+ ¥ 0.7053
5000+ ¥ 0.7053
10000+ ¥ 0.7053
库存: 1000
起订量: 53 增量: 0
交货地:
最小起订量为:50
合计: ¥ 47.45
