TZM5248B-GS18

产品分类: 齐纳(稳压)二极管
产品描述: ±5% 100nA 18V 21Ω 500mW 独立式 SOD-80 贴片安装 3.7mm(长度)
供应商型号: 78-TZM5248B-GS18
供应商: Mouser
标准整包数: 1

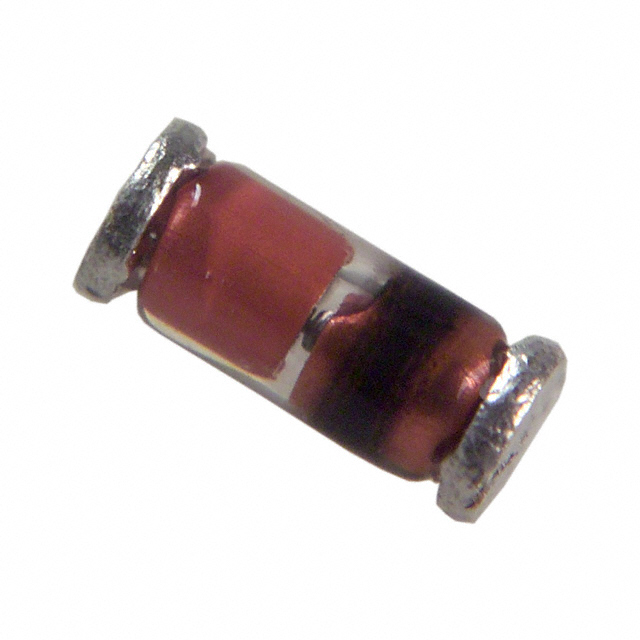

VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 TZM5248B-GS18

TZM5248B-GS18概述

    小信号齐纳二极管:TZM5221至TZM5267

    产品简介


    产品类型: 小信号齐纳二极管
    主要功能: 电压稳定化
    应用领域: 适用于电压稳压电路、电源保护和信号电路中的过压保护等。

    技术参数


    - Zener电压范围: 2.4V 至 75V
    - 测试电流(IZT): 1.7mA 至 20mA
    - 动态电阻: 1Ω至1700Ω
    - 温度系数: -0.085%/K 至 +0.098%/K
    - 最大功率耗散: 500mW
    - 热阻抗(Junction to ambient air): 500K/W
    - 存储温度范围: -65°C 至 +175°C
    - 封装: MiniMELF (SOD-80)
    - 重量: 31mg
    - 封装材料: UL 94 V-0 级
    - 潮湿敏感度等级: 1级
    - 焊接条件: 最高峰值温度 260°C

    产品特点和优势


    - 非常陡峭的反向特性: 保证电压稳定。
    - 非常高稳定性: 在各种工作条件下均能保持稳定的性能。
    - 电气数据一致性: 与同类产品一致。
    - 低反向电流: 减少功耗。
    - AEC-Q101认证: 符合汽车电子可靠性标准。
    - 标准Zener电压公差±5%: 保证精确的电压调节。
    - 环境友好: 材料分类满足环保要求。

    应用案例和使用建议


    - 应用案例: 该系列二极管广泛应用于需要电压稳定化的场合,如电源保护、信号电路中的过压保护等。
    - 使用建议:
    - 选择合适的型号以匹配所需的Zener电压。
    - 考虑工作环境,确保温度和湿度条件符合规定范围。
    - 注意避免过载,防止功率耗散过大导致器件损坏。

    兼容性和支持


    - 兼容性: 该系列产品可以与其他符合MiniMELF封装标准的电子元器件配合使用。
    - 技术支持: Vishay提供详尽的技术支持和文档,包括在线问答和技术文档下载。
    - 订购信息: 可通过指定代码订购,提供不同包装方式的选择。

    常见问题与解决方案


    1. 问题: 功率耗散过高导致过热。
    - 解决方案: 确保散热良好,避免长时间过载。
    2. 问题: 温度范围超出限定值。
    - 解决方案: 选择符合特定温度范围的型号,避免超温运行。
    3. 问题: 电压波动较大。
    - 解决方案: 检查电路设计是否合理,确保输入电压和负载变化在可接受范围内。

    总结和推荐


    总体来说,Vishay的TZM5221至TZM5267系列小信号齐纳二极管在电压稳压方面表现出色,具备高稳定性和低反向电流等优势。特别是在需要高精度电压稳压的应用中,这些二极管能够提供可靠的支持。虽然价格相对较高,但考虑到其优异的性能和广泛的适用性,强烈推荐使用。此外,厂商提供的详细技术支持和文档也增加了这款产品的吸引力。

TZM5248B-GS18参数

参数
电压容差 ±5%
最大功率耗散 500mW
标称齐纳电压 18V
配置 独立式
最大功率 500mW
Ir - 反向电流 100nA
最大齐纳阻抗 21Ω
长*宽*高 3.7mm(长度)
通用封装 SOD-80
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TZM5248B-GS18厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TZM5248B-GS18数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 VISHAY INTERTECHNOLOGY TZM5248B-GS18 TZM5248B-GS18数据手册

TZM5248B-GS18封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1495 ¥ 1.2633
10+ $ 0.1058 ¥ 0.894
100+ $ 0.0449 ¥ 0.379
500+ $ 0.0426 ¥ 0.3595
1000+ $ 0.0374 ¥ 0.316
5000+ $ 0.0356 ¥ 0.3012
10000+ $ 0.027 ¥ 0.2282
20000+ $ 0.0259 ¥ 0.219
库存: 19771
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.26
