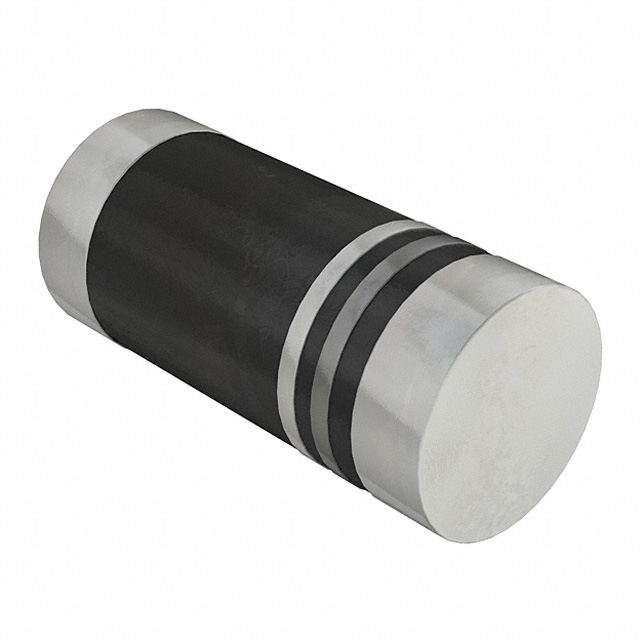

ZMM5235B7

产品分类: 齐纳(稳压)二极管
产品描述: 3μA 6.8V 5Ω 500mW SOD 贴片安装
供应商型号:
供应商:
标准整包数: 0
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 ZMM5235B7

ZMM5235B7概述

    DS30024 Rev. C-2 500mW Surface Mount Zener Diode 技术手册

    产品简介


    ZMM5221B - ZMM5267B 系列是500mW表面贴装齐纳二极管,专为各种电子产品中的电压保护和参考设计而开发。这些二极管具有多种额定电压范围(从2.4V到75V),可满足不同的电压稳定需求。适用于工业控制、通信设备、消费电子等领域。

    技术参数


    | 特性 | 符号 | 值 | 单位 |

    | 功率耗散(注1) | Pd | 500 | mW |
    | 热阻,结到环境空气(注1) | RθJA | 300 | °C/W |
    | 正向电压@IF=200mA | VF | 1.5 | V |
    | 工作及存储温度范围 | TJ, TSTG | -65至+175 | °C |
    电气特性:
    - 齐纳电压范围:从2.4V到75V
    - 最大齐纳阻抗:从0.1µΩ到56Ω
    - 反向电流:最小值为0.1µA
    - 典型温度系数:从-0.03%/°C到+0.098%/°C
    - 额定电流:20mA
    - 最小保持电流:0.1mA

    产品特点和优势


    ZMM5221B - ZMM5267B系列的主要特点是其高功率耗散能力(500mW),这使其能够在恶劣环境下可靠运行。此外,它采用MiniMELF封装,尺寸紧凑且易于安装,适合高密度电路板设计。其优异的温度稳定性(-65°C至+175°C的工作温度范围)使其在极端温度条件下也能保持稳定的性能。独特的表面贴装设计使其特别适用于自动贴片机生产,从而提高生产效率和降低成本。

    应用案例和使用建议


    - 应用案例: 在通信设备中用于过压保护,在工业控制系统中作为电压参考源,在消费电子产品中用于稳压电路。
    - 使用建议:
    - 确保二极管的正负极正确连接,以避免反向击穿损坏。
    - 根据具体应用场景选择合适的齐纳电压等级,以确保最佳的电压稳定效果。
    - 考虑工作环境的温度范围,选择相应温度等级的产品。

    兼容性和支持


    - 兼容性: ZMM5221B - ZMM5267B系列齐纳二极管与大多数标准的PCB制造工艺兼容,适用于表面贴装技术(SMT)生产流程。
    - 支持和维护: Diodes Incorporated公司提供了详尽的技术文档和全面的客户支持服务,包括在线技术支持、产品选型指南和技术咨询等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后无法正常工作 | 检查电路连接是否正确,确认二极管正负极是否接反。 |
    | 工作时出现过热现象 | 减少功率负载,检查散热措施是否有效。 |
    | 稳压效果不佳 | 确认所选齐纳电压是否符合应用要求,检查电路设计是否存在潜在缺陷。 |

    总结和推荐


    ZMM5221B - ZMM5267B系列500mW表面贴装齐纳二极管以其卓越的性能、可靠的稳定性和广泛的应用范围,成为众多电子设计工程师的首选。其高功率耗散能力和优良的温度稳定性使其在工业控制、通信设备和消费电子产品中表现优异。我们强烈推荐该系列产品用于需要高可靠性电压保护和参考的应用场合。

ZMM5235B7参数

参数
最大齐纳阻抗
电压容差 -
最大功率耗散 500mW
标称齐纳电压 6.8V
配置 -
最大功率 0.5
Ir - 反向电流 3μA
通用封装 SOD
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
