TNPW080526K1BEEN

产品分类: 贴片电阻
产品描述: 26.1KΩ ±0.1% 200mW ±25ppm/℃ 0805 贴片安装 2mm*1.25mm*550μm
供应商型号: TNPW080526K1BEEN
供应商: Avnet
标准整包数: 1000

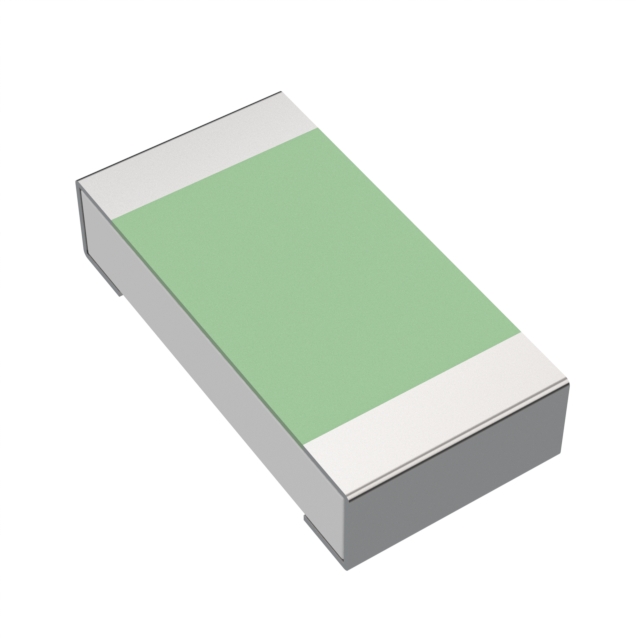

VISHAY INTERTECHNOLOGY 贴片电阻 TNPW080526K1BEEN

TNPW080526K1BEEN概述

    # 高稳定性薄膜平面芯片电阻——TNPW e3

    产品简介


    Vishay公司生产的TNPW e3精密薄膜平面芯片电阻是一种专为现代电子行业设计的产品,其特点在于高可靠性和稳定性。这种电阻适用于测试和测量设备、医疗设备、工业设备以及汽车领域等多个应用场景。
    主要功能:
    - 提供精确的电流控制和电压分配。
    - 支持各种环境条件下的稳定工作表现。
    应用领域:
    - 测试和测量仪器。
    - 医疗器械。
    - 工业自动化系统。
    - 汽车电子部件。

    技术参数


    以下是TNPW e3系列电阻的主要技术规格:
    | 参数名称 | 规格范围 |

    | 尺寸(英制) | 0402, 0603, 0805, 1206, 1210 |
    | 尺寸(公制)代码 | RR1005M, RR1608M, RR2012M, RR3216M, RR3225M |
    | 电阻值范围 | 10 Ω 至 3.01 MΩ |
    | 电阻精度 | ± 1%, ± 0.5%, ± 0.1% |
    | 温度系数 | ± 50 ppm/K, ± 25 ppm/K, ± 15 ppm/K, ± 10 ppm/K |
    | 额定功率损耗(P70) | 0.100 W 至 0.500 W |
    | 最大操作电压(AC RMS 或 DC) | 50 V 至 200 V |
    | 最高允许膜温(℃) | 155 ℃ |
    产品特点与优势
    TNPW e3系列电阻具有以下显著优点:
    - 优异的抗湿性:即使在85°C和85%相对湿度条件下也能保持良好的性能。
    - 广泛的环境适应性:能够在不同的环境条件下维持总体稳定性。
    - 符合AEC-Q200标准:对于尺寸从0402到1206的所有型号都进行了认证。
    - 单一生产批次日期码选项:可选功能以确保批次一致性。
    - 硫化物抗性验证:根据ASTM B 809标准通过测试。
    这些特性使得TNPW e3成为需要高性能电阻的应用的理想选择。
    应用案例及使用建议
    应用案例
    TNPW e3系列电阻广泛应用于多个领域,如:
    - 精密测量设备。
    - 医院生命支持系统。
    - 工业机器人控制系统。
    - 智能网联车辆通信模块。
    使用建议
    为了充分发挥TNPW e3的优势,在安装过程中应注意以下几点:
    - 确保电路板设计能够有效散热,避免电阻温度超过推荐值。
    - 定期检查设备运行状态,及时发现并处理潜在故障。

    兼容性和支持


    TNPW e3系列产品与其他标准电子元器件具有良好的兼容性,并且Vishay公司提供了全面的技术支持和服务保障。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备过热 | 调整负载以减少发热 |
    | 电阻值漂移 | 更换至更高精度等级的产品 |
    | 接触不良 | 检查连接点是否牢固 |
    总结与推荐
    综上所述,Vishay公司的TNPW e3系列精密薄膜平面芯片电阻以其卓越的质量和技术指标,在众多关键应用场合中表现出色。如果您正在寻找一款能在极端条件下依然表现稳定的电阻产品,那么TNPW e3无疑是一个值得信赖的选择。无论是从可靠性还是性价比的角度考虑,它都堪称最佳之选。因此,强烈推荐给那些对产品质量要求极高的专业人士使用。

TNPW080526K1BEEN参数

参数
电阻值 26.1KΩ
精度 ±0.1%
额定功率 200mW
温度系数 ±25ppm/℃
长*宽*高 2mm*1.25mm*550μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TNPW080526K1BEEN厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TNPW080526K1BEEN数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY TNPW080526K1BEEN TNPW080526K1BEEN数据手册

TNPW080526K1BEEN封装设计

查看详情并下载
Symbol
Footprint
3D Model
