Z4KE150A-E3/73

产品分类: 齐纳(稳压)二极管
产品描述: Vishay 单路稳压二极管, 额定齐纳电压150V, 通孔安装, 最大功率耗散1.5 W, DO-204AL封装
供应商型号: 1708347
供应商: 海外现货
标准整包数: 5500

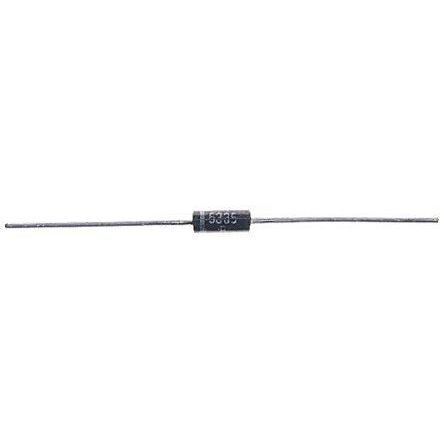

VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 Z4KE150A-E3/73

Z4KE150A-E3/73概述

    Vishay General Semiconductor Z4KE100A thru Z4KE200A 玻璃封装功率稳压二极管

    1. 产品简介


    Vishay General Semiconductor 的 Z4KE100A 至 Z4KE200A 系列玻璃封装功率稳压二极管(Power Voltage-Regulating Diodes)专为通用调节和保护应用而设计。这些二极管采用塑料 MELF(金属电镀扁平圆柱形)封装,具有低阻抗、低调节系数和玻璃钝化芯片接合面等特性。它们适用于自动化组装过程,能够提供稳定的电压输出。

    2. 技术参数


    - 最大反向电流 (IR):5.0 μA(在 VZ ≥ 12 V 时)
    - 最大连续正向电流 (IFM):100 mA(在 25°C 时),1.0 A(在 100°C 时)
    - 最大功耗 (Ptot):1500 mW(在 TA = 25°C 时)
    - 最大结温 (TJ max.):150 °C
    - 峰值电流能力:根据型号不同,范围从 500 mA 到 1500 mA
    - 焊接耐受性:最高 275 °C,持续时间 10 秒(符合 JESD 22-B106)

    3. 产品特点和优势


    - 塑料 MELF 封装:适用于自动化组装,提高了生产效率。
    - 玻璃钝化芯片接合面:增强了二极管的可靠性,延长使用寿命。
    - 低阻抗和低调节系数:提供了稳定且精确的电压输出。
    - AEC-Q101 认证:确保了汽车和其他高可靠性应用所需的严格质量标准。
    - 兼容 RoHS 和 AEC-Q101 规范:满足现代电子产品对环保和高可靠性的要求。

    4. 应用案例和使用建议


    典型应用场景:Z4KE100A 至 Z4KE200A 适用于多种通用调节和保护电路,如电源稳压、浪涌保护和信号调节等。例如,在汽车电子系统中,这些二极管可用于电源电路的保护和稳压。
    使用建议:
    - 在选择具体型号时,应考虑应用中的电压需求,以确保所选二极管能提供足够的稳压效果。
    - 在高温环境下使用时,应特别注意散热问题,避免因温度过高导致功耗超过额定值。
    - 使用自动组装设备时,确保二极管安装位置准确,避免短路或接触不良。

    5. 兼容性和支持


    这些二极管与大多数自动化贴片机和回流焊炉兼容,可以方便地集成到现有生产线上。Vishay 提供全面的技术支持,包括详细的文档和客户支持邮箱,帮助解决在应用过程中可能遇到的问题。

    6. 常见问题与解决方案


    Q: 如何处理焊接过程中的温度问题?
    - A: 应按照 JESD 22-B106 规范进行焊接,确保焊接温度不超过 275°C,持续时间不超过 10 秒。
    Q: 二极管在高温环境下表现如何?
    - A: 二极管的最大结温为 150°C,但在实际应用中应控制在较低温度范围内以确保最佳性能。
    Q: 如何确保二极管的安装正确?
    - A: 参考 Vishay 的安装指南,确保正确的安装方向和电气连接。

    7. 总结和推荐


    综合评估:
    Z4KE100A 至 Z4KE200A 系列玻璃封装功率稳压二极管具备低阻抗、低调节系数和良好的温度稳定性,是众多应用中的理想选择。这些二极管通过了 AEC-Q101 认证,适用于汽车和其他高可靠性应用。此外,它们的自动化装配能力和广泛的兼容性进一步增强了其市场竞争力。
    推荐:
    对于需要高性能和高可靠性的电子应用,我们强烈推荐使用 Vishay General Semiconductor 的 Z4KE100A 至 Z4KE200A 系列玻璃封装功率稳压二极管。

Z4KE150A-E3/73参数

参数
最大功率耗散 1.5W
标称齐纳电压 150V
配置 独立式
最大功率 1.5
Ir - 反向电流 500nA
最大齐纳阻抗 1KΩ
电压容差 ±5%
长*宽*高 5.2mm(长度)*2.7mm(宽度)
通用封装 DO-204AL,DO-41
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,弹夹装

Z4KE150A-E3/73厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

Z4KE150A-E3/73数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 VISHAY INTERTECHNOLOGY Z4KE150A-E3/73 Z4KE150A-E3/73数据手册

Z4KE150A-E3/73封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5500+ ¥ 1.9693
11000+ ¥ 1.93
22000+ ¥ 1.8918
库存: 13555
起订量: 5500 增量: 0
交货地:
最小起订量为:5500
合计: ¥ 10831.15
直接购买
加入购物车
