首页  >  产品百科  >  TNPW06037R50DEEA

TNPW06037R50DEEA

产品分类: 贴片电阻
产品描述: 7.5Ω ±0.5% 210mW ±25ppm/℃ 0603 贴片安装 1.55mm*850μm*550μm
供应商型号: 2620789
供应商: 海外现货
标准整包数: 10

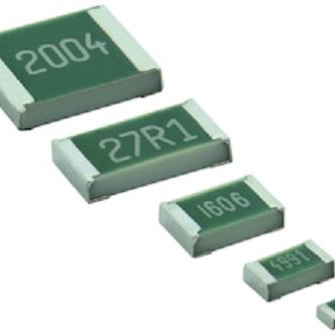

VISHAY INTERTECHNOLOGY 贴片电阻 TNPW06037R50DEEA

TNPW06037R50DEEA概述

    高稳定性薄膜平面贴片电阻 TNPW e3

    产品简介


    TNPW e3 系列高稳定性薄膜平面贴片电阻是适用于现代电子设备中的理想选择,尤其在要求最高可靠性和稳定性的场合下表现卓越。典型的应用包括汽车、工业设备、测试和测量设备以及医疗设备等领域。

    技术参数


    TNPW e3 系列具有以下主要技术规格:
    - 尺寸与阻值范围:
    - 0201: 22Ω 至 40kΩ
    - 0402: 10Ω 至 100kΩ
    - 0603: 1Ω 至 332kΩ
    - 0805: 1Ω 至 1MΩ
    - 1206: 1Ω 至 2MΩ
    - 1210: 10Ω 至 3.01MΩ
    - 电阻容差:
    - ± 0.5% 或 ± 0.1%
    - 温度系数:
    - ± 25 ppm/K 或 ± 50 ppm/K
    - 额定功率:
    - 0201: 0.075 W
    - 0402: 0.100 W
    - 0603: 0.125 W
    - 0805: 0.200 W
    - 1206: 0.400 W
    - 1210: 0.500 W
    - 工作电压:
    - 25V(0201)
    - 50V(0402)
    - 75V(0603)
    - 150V(0805)
    - 200V(1206 和 1210)
    - 最大可允许温度:155°C
    - 工作温度范围:-55°C 至 155°C
    - 绝缘耐压:
    - 0201: 50V
    - 0402: 75V
    - 0603: 100V
    - 0805: 200V
    - 1206: 300V
    - 1210: 300V

    产品特点和优势


    TNPW e3 系列薄膜电阻具备如下显著特点:
    - 优异的抗湿性:在85°C和85%相对湿度条件下表现出色。
    - 出色的环境适应性:在不同环境条件下具有良好的总体稳定性。
    - AEC-Q200认证:适合于汽车应用。
    - 硫化抵抗验证:符合ASTM B 809标准。
    - 材料分类:详细说明请参见 www.vishay.com/doc?99912

    应用案例和使用建议


    根据手册中的信息,TNPW e3 电阻在多种应用环境中表现良好,例如:
    - 汽车应用:可应用于各种车载电子系统,如ABS、安全气囊等。
    - 工业应用:适用于各类工业自动化设备及控制系统。
    - 测试与测量设备:适用于高精度测试仪器和测量设备。
    - 医疗设备:用于医疗器械中的精密电路板设计。
    使用建议:
    - 在高功率应用中,需注意散热问题以确保电阻温度不超过最大允许值。
    - 建议使用 Vishay 提供的“表面贴装电阻热管理应用指南”来优化设计。

    兼容性和支持


    TNPW e3 系列与标准 SMT 装配系统兼容,支持波峰焊、回流焊和蒸汽相焊接等工艺。此外,该系列采用纯哑光锡电镀,支持无铅和含铅焊接过程。
    支持信息:
    - 提供 2 年质保,存储期限可达 20 年。
    - 通过广泛的检测流程保证产品质量。

    常见问题与解决方案


    - Q: 温度变化如何影响电阻值?
    - A: 使用 TNPW e3 可将温度系数控制在 ± 25 ppm/K 至 ± 50 ppm/K 范围内,有效减小温度变化对电阻值的影响。

    - Q: 如何处理长期使用的漂移问题?
    - A: 通过严格的质量控制和生产工艺,确保电阻的长期稳定性。

    总结和推荐


    TNPW e3 系列高稳定性薄膜平面贴片电阻凭借其优异的抗湿性、稳定的环境适应能力和广泛的应用范围,在众多高可靠性需求的应用场合中表现出色。对于需要高性能、高可靠性的客户来说,TNPW e3 是一个非常值得考虑的选择。总体而言,强烈推荐该产品用于汽车、工业、测试和测量、以及医疗设备等多种应用场景。

TNPW06037R50DEEA参数

参数
电阻值 7.5Ω
精度 ±0.5%
额定功率 210mW
温度系数 ±25ppm/℃
长*宽*高 1.55mm*850μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

TNPW06037R50DEEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TNPW06037R50DEEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY TNPW06037R50DEEA TNPW06037R50DEEA数据手册

TNPW06037R50DEEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.7896
100+ ¥ 0.7656
500+ ¥ 0.5825
1000+ ¥ 0.5543
2000+ ¥ 0.537
库存: 4950
起订量: 270 增量: 0
交货地:
最小起订量为:100
合计: ¥ 76.56
