WSC45272K000FEA

产品分类: 贴片电阻
产品描述: 2KΩ ±1% 2W ±20ppm/℃ 4527 贴片安装 11.56mm*6.98mm*4.49mm
供应商型号: 11M-WSC45272K000FEA
供应商: 云汉优选
标准整包数: 1

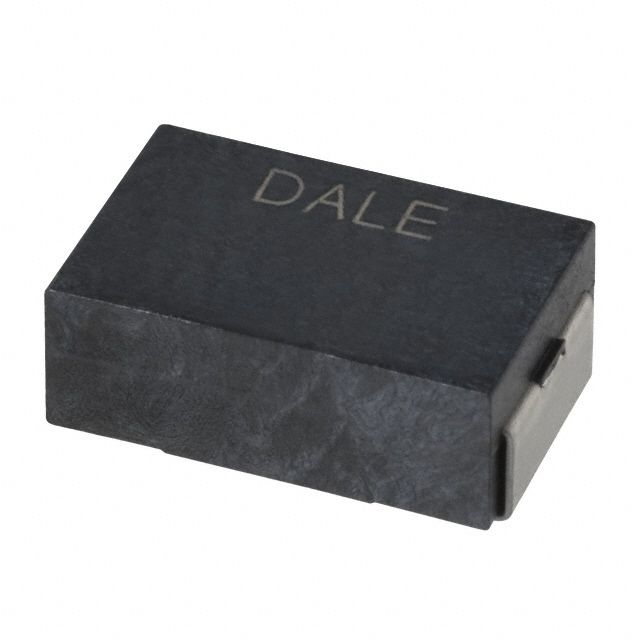

VISHAY INTERTECHNOLOGY 贴片电阻 WSC45272K000FEA

WSC45272K000FEA概述

    Vishay Dale Wirewound Resistors: WSC and WSN

    产品简介


    Vishay Dale 提供的 WSC 和 WSN 系列电阻器是高性能的表面贴装线绕电阻器,具有出色的稳定性和高功率等级。这些电阻器广泛应用于精密仪器、医疗设备、汽车电子、航空航天及工业控制系统等领域。

    技术参数


    以下为 WSC 和 WSN 系列电阻器的主要技术参数:
    | 参数 | WSC01/2 | WSC2515 | WSC0002 | WSC4527, WSC6927 |

    | 封装材料 | 环氧树脂 | 热塑性塑料 | 热塑性塑料 | 热塑性塑料 |
    | 功率等级(W) | 0.5 | 1 | 2 | 3 |
    | 电阻范围(Ω) | 0.1 到 4.99 | 0.1 到 2.5k | 0.1 到 4.92k | 0.1 到 8k |
    | 容差(%) | ±0.5, ±1, ±5 | ±0.5, ±1, ±5 | ±0.5, ±1, ±5 | ±0.5, ±1, ±5 |
    | 工作温度范围(℃) | -65 到 +175 | -65 到 +275 | -65 到 +275 | -65 到 +275 |
    | 绝缘电阻(Ω) | >10^9 | >10^9 | >10^9 | >10^9 |
    | 温度系数(ppm/℃) | ±50, ±90, ±150 | ±20, ±50, ±90, ±150 | ±20, ±50, ±90, ±150 | ±20, ±50, ±90, ±150 |

    产品特点和优势


    1. 全焊接结构:保证了高度的机械稳定性和电气稳定性。
    2. 模制封装:提高耐用性和环境适应性。
    3. 包覆端子:便于焊锡和提高可靠性。
    4. 优越的稳定性和耐温性:在不同环境条件下表现出色的稳定性。
    5. 高功率等级:最大功率可达 3W,适用于高功耗应用。
    6. 出色的浪涌能力:在极端情况下仍能可靠运行。
    7. 非感应款式:采用艾尔顿-佩里绕法(Ayrton-Perry winding),提高电感性能。
    8. 符合 AEC-Q200 标准:确保满足汽车电子标准。
    9. 环保材料:无铅设计,符合RoHS标准。

    应用案例和使用建议


    WSC 和 WSN 系列电阻器在多种应用中都有出色表现,例如:
    - 精密测量仪器:用于高精度电路的参考电阻。
    - 汽车电子:如电池管理系统中的电流检测。
    - 医疗设备:心电图机和血氧仪中的信号调理电路。
    - 工业控制系统:电机驱动和传感器接口电路。
    使用建议:
    - 确保正确选择适合应用的电阻型号,考虑其功率等级和工作温度范围。
    - 在安装过程中遵循标准焊接规范,以确保良好的电气连接和物理稳定性。
    - 定期进行老化测试和环境适应性测试,确保长期可靠运行。

    兼容性和支持


    - 兼容性:WSC 和 WSN 系列电阻器可与其他 Vishay 产品及第三方组件良好兼容。
    - 支持服务:提供详细的技术文档和支持,包括3D模型和焊锡工艺建议。如有疑问,可通过技术支持邮箱 ww2bresistors@vishay.com 联系工程师。

    常见问题与解决方案


    1. 问:如何正确标记电阻器?
    - 答:根据电阻值的不同,标记方式也有所不同。一般标记规则请参考 Vishay 官方文档。

    2. 问:高温环境下性能是否会下降?
    - 答:这些电阻器设计可在高达 275°C 的环境中工作。但在高温度下,需要定期进行性能测试以确保长期稳定性。
    3. 问:能否在低温环境中使用?
    - 答:能在低至 -65°C 的环境中正常工作。但建议在低温条件下进行充分的预热,以确保准确的电气性能。

    总结和推荐


    Vishay Dale 的 WSC 和 WSN 系列电阻器凭借其卓越的性能和广泛的适用性,非常适合需要高稳定性和高功率应用的场合。其优良的封装和焊接技术使其成为电子设计的理想选择。强烈推荐在需要高可靠性和稳定性的场合使用这些电阻器。

WSC45272K000FEA参数

参数
电阻值 2KΩ
精度 ±1%
额定功率 2W
温度系数 ±20ppm/℃
长*宽*高 11.56mm*6.98mm*4.49mm
通用封装 4527
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSC45272K000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSC45272K000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSC45272K000FEA WSC45272K000FEA数据手册

WSC45272K000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
