WSKW06121L000FEA

产品分类: 贴片电阻
产品描述: 1mΩ ±1% 1W ±150ppm/℃ 0612 贴片安装
供应商型号: 14M-WSKW06121L000FEA
供应商: 云汉优选
标准整包数: 1

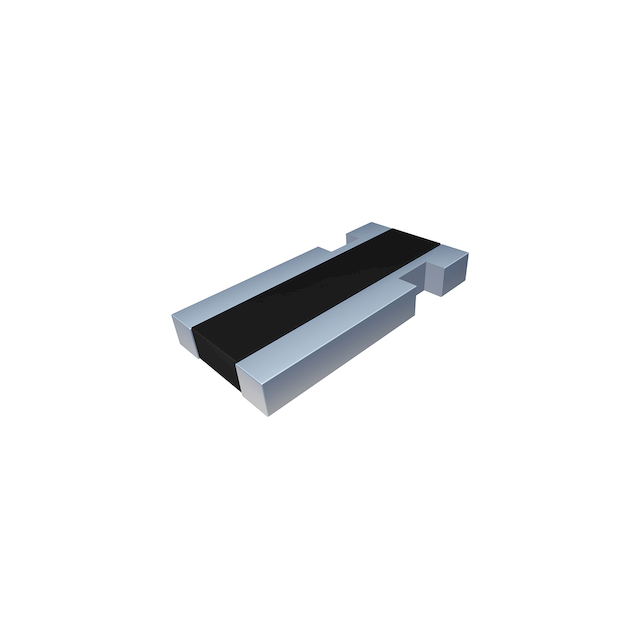

VISHAY INTERTECHNOLOGY 贴片电阻 WSKW06121L000FEA

WSKW06121L000FEA概述

    Vishay Dale WSKW0612 Power Metal Strip Resistor

    1. 产品简介


    Vishay Dale 的WSKW0612是一款高功率表面贴装电阻器,采用4引脚设计。这种电阻器特别适用于电流感应、电压分压及脉冲应用。其结构坚固,全部焊接而成,采用镍铬和锰铜合金作为电阻元件,具有低温度系数(TCR)和优异的硫化抵抗能力。

    2. 技术参数


    - 型号:WSKW0612
    - 尺寸:0.060" x 0.120" x 0.018"(1.50mm x 3.05mm x 0.457mm)
    - 额定功率:1.0W
    - 电阻值范围:0.5mΩ至5mΩ
    - 容差:±1.0%, ±5.0%
    - 工作温度范围:-65°C 至 +170°C
    - 最大工作电压:由公式 \(\sqrt{PR}\) 决定
    - 重量:每1000件约8.5克

    3. 产品特点和优势


    - 4端子设计:可实现精确的电压感测和电流连接。
    - 所有焊接构造:适合各种类型的电流感应、电压分压和脉冲应用。
    - 低电阻值:通过专利处理技术生产。
    - 低TCR:<20 ppm/°C
    - 硫化抵抗:不受高硫环境影响。
    - 低热电动势:<3 μV/°C
    - AEC-Q200认证:符合汽车级标准。

    4. 应用案例和使用建议


    WSKW0612广泛应用于汽车、工业控制、电源管理等领域。例如,在汽车电池管理系统中,WSKW0612可以用于电流检测,以确保系统正常运行。在实际应用中,建议用户根据具体的应用需求选择合适的电阻值和封装方式。例如,在需要高精度测量的场合下,可以选择容差为±1.0%的型号。

    5. 兼容性和支持


    - 兼容性:该产品与其他电子元器件高度兼容,易于集成到现有系统中。
    - 支持和维护:Vishay Dale提供了全面的技术支持和售后保障。如需更多定制化服务,可访问相关链接进行咨询。

    6. 常见问题与解决方案


    - 问题1:如何确定电阻器的最大工作电压?
    - 解决方案:计算公式为 \(\sqrt{PR}\),其中 \(P\) 是额定功率,\(R\) 是电阻值。
    - 问题2:如何选择合适容差的电阻器?
    - 解决方案:根据应用要求选择±1.0% 或 ±5.0% 容差的电阻器。

    7. 总结和推荐


    Vishay Dale的WSKW0612 Power Metal Strip Resistor凭借其优良的温度稳定性和高可靠性,在电流感应和电压分压应用中表现出色。其4端子设计和高功率额定值使其成为汽车和工业应用的理想选择。总体而言,推荐使用这款高性能电阻器以满足各种复杂应用的需求。

WSKW06121L000FEA参数

参数
电阻值 1mΩ
精度 ±1%
额定功率 1W
温度系数 ±150ppm/℃
通用封装 0612
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

WSKW06121L000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSKW06121L000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSKW06121L000FEA WSKW06121L000FEA数据手册

WSKW06121L000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.7852
10+ ¥ 2.5313
30+ ¥ 1.9824
100+ ¥ 1.753
300+ ¥ 1.6875
4000+ ¥ 1.6384
库存: 3305
起订量: 1 增量: 4000
交货地:
最小起订量为:1
合计: ¥ 2.78
