WSL0805R1000FEA

产品分类: 贴片电阻
产品描述: 100mΩ ±1% 125mW ±75ppm/℃ 0805 贴片安装 2.03mm*1.27mm*460μm
供应商型号: F-WSL0805R1000FEA
供应商: 海外现货
标准整包数: 5000

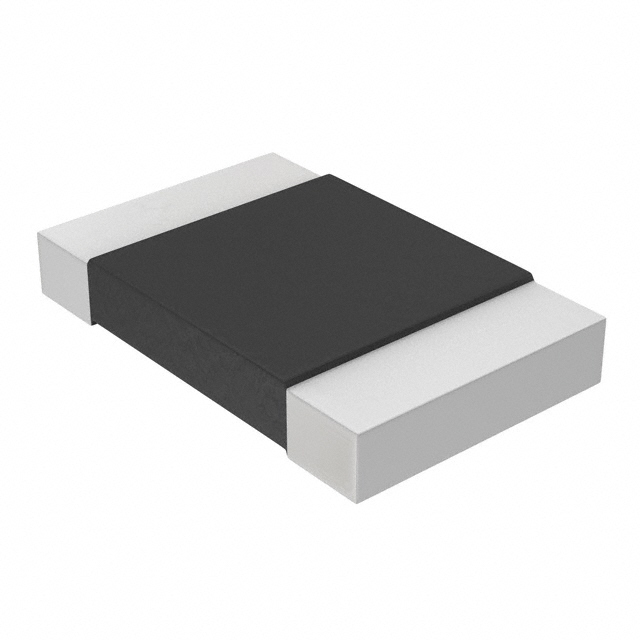

VISHAY INTERTECHNOLOGY 贴片电阻 WSL0805R1000FEA

WSL0805R1000FEA概述

    # Vishay Dale Power Metal Strip® Resistor — WSL 系列技术手册解析

    1. 产品简介


    Vishay Dale 的 Power Metal Strip® WSL 系列电阻器是专为电流传感、电压分压及脉冲应用设计的表面贴装电阻器。这一系列电阻器通过全焊接结构提供极低阻值(最低至 0.0005 欧姆),适用于多种高精度应用需求。由于其卓越的耐硫性和出色的热电势特性,WSL 系列特别适合在严苛环境下使用,如高硫化环境中仍能保持稳定运行。
    主要功能:
    - 极低阻值:低至 0.0005 欧姆
    - 高电流处理能力
    - 极低热电势:< 3 μV/°C
    - 优异的抗硫化能力
    应用领域:
    - 电流测量和传感
    - 电源管理
    - 汽车电子
    - 工业控制
    - 航空航天

    2. 技术参数


    以下是 WSL 系列电阻器的主要技术参数:
    | 参数 | 单位 | 值 |
    |
    | 封装尺寸 0603, 0805, 1205, 2010, 2512, 2816 |
    | 额定功率 (P70°C) | W | 0.1, 0.125, 0.25, 0.5, 1.0, 2.0 |
    | 阻值范围 | 欧姆 | 0.0005 至 0.5 |
    | 温度系数 (TCR) | ppm/°C | ± 75 至 ± 400 |
    | 最大工作电压 | V | P × R (功率限制) |
    | 工作温度范围 | °C | -65 至 +170 |
    其他性能特点:
    - 非磁性设计
    - 微型封装,节省空间
    - 表面贴装,易于自动化组装
    - 无铅焊接,符合环保要求

    3. 产品特点和优势


    WSL 系列电阻器以其创新设计和卓越性能在市场上脱颖而出。其主要优势如下:
    1. 极低阻值与精确度:通过独特的合金工艺实现精确阻值和出色的温度稳定性。
    2. 高可靠性与耐用性:通过严格的测试标准,如温度冲击、振动及湿度测试,确保长期可靠运行。
    3. 兼容性广泛:适用于汽车、工业及消费电子等多个行业,支持 RoHS 和无铅焊接要求。
    4. 低功耗设计:有效降低电路整体能耗,提升系统效率。
    这些特点使 WSL 系列电阻器成为许多高性能应用的理想选择。

    4. 应用案例和使用建议


    应用案例:
    - 电动汽车电池管理系统 (BMS):通过精确的电流测量提高电池安全性。
    - 工业变频器:支持高精度电流传感,保障设备正常运行。
    - 医疗设备:满足对精度和稳定性要求极高的应用场景。
    使用建议:
    1. 在高电流环境下,需注意散热设计,避免因过热导致电阻损坏。
    2. 安装时请确保焊点牢固,避免焊接缺陷影响阻值准确性。
    3. 对于高温环境,建议使用更高额定功率的型号以保证长期稳定性。

    5. 兼容性和支持


    WSL 系列电阻器与多种主流电子元器件兼容,适用于不同封装和排布方式的电路板。Vishay 提供全面的技术支持,包括在线设计工具(如 Power Metal Strip® 计算器)和详尽的应用文档。此外,客户还可联系技术支持团队 (ww2bresistors@vishay.com) 获取帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值超出公差范围 | 检查安装工艺,确保焊接正确 |
    | 温漂过大 | 更换更高精度的电阻型号 |
    | 过载保护未触发 | 检查负载配置,调整电流限制 |

    7. 总结和推荐


    Vishay Dale 的 WSL 系列电阻器以其高精度、低阻值和宽温适应性,成为电流传感和脉冲应用的理想选择。凭借出色的制造工艺和严格的质量控制,WSL 系列在汽车电子、工业控制及消费电子等领域具有显著的竞争优势。我们强烈推荐此系列产品用于需要高精度和高可靠性的应用场合。
    推荐指数:★★★★★

WSL0805R1000FEA参数

参数
电阻值 100mΩ
精度 ±1%
额定功率 125mW
温度系数 ±75ppm/℃
长*宽*高 2.03mm*1.27mm*460μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSL0805R1000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL0805R1000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSL0805R1000FEA WSL0805R1000FEA数据手册

WSL0805R1000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.1499 ¥ 1.2693
10000+ $ 0.1485 ¥ 1.2579
15000+ $ 0.1472 ¥ 1.2466
库存: 10000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 6346.5
