首页  >  产品百科  >  WSL06125L000FEA

WSL06125L000FEA

产品分类: 贴片电阻
产品描述: 5mΩ ±1% 1W ±150ppm/℃ 0612 贴片安装
供应商型号: 71-WSL06125L000FEA
供应商: Mouser
标准整包数: 1

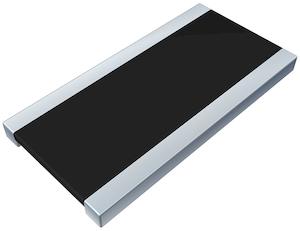

VISHAY INTERTECHNOLOGY 贴片电阻 WSL06125L000FEA

WSL06125L000FEA概述

    电子元器件产品技术手册:Vishay Power Metal Strip® Resistor(WSL系列)

    1. 产品简介


    Vishay Power Metal Strip® Resistor(型号WSL)是一款采用宽终端设计的表面贴装电阻器,专为高功率密度、低电感及精准阻值控制而开发。该系列产品能够提供从0.00075 Ω到6 MΩ的广泛阻值范围,并具备出色的电流感应能力、电压分压能力和脉冲处理能力。其核心应用场景包括工业自动化、汽车电子、通信设备及新能源领域,尤其适用于需要高精度和低热电效应的应用场合。

    2. 技术参数


    以下是WSL系列产品的关键性能指标:
    | 参数类别 | 规格 | 单位 |
    |
    | 尺寸 | WSL0612(0612封装) | mm |
    WSL1020(1020封装) | mm |
    | 额定功率 | WSL0612 | 1.0 W |
    WSL1020 | 2.0 W |
    | 阻值范围 | WSL0612 | 0.75 mΩ至5 mΩ |
    WSL1020 | 1 mΩ至6 mΩ |
    | 宽度比 | 封装与功率的高密度设计 | ≥2 W/mm² |
    | 最大工作电压 | 根据功率与阻值计算 | V |
    | 工作温度范围 | -65°C 至 +170°C | °C |
    | 极限耐温性能 | 1000小时,+170°C | ±1.0% |
    | 元件TCR(总温漂系数) | 包括终端 | ppm/°C |
    | 电阻温漂系数 | 薄膜电阻材料 | <20 ppm/°C |
    | 电感 | <1 nH | nH |
    | 热电效应(热电势) | <3 μV/°C | μV/°C |

    3. 产品特点和优势


    WSL系列电阻器以其创新设计和技术优势脱颖而出,具体如下:
    - 高功率密度:采用宽终端设计,显著提高单位面积功率输出,典型如WSL0612封装可在0.12英寸×0.06英寸的空间内实现高达1W功率。
    - 低电感:<1 nH的超低电感设计使其成为高频应用的理想选择。
    - 优异稳定性:通过焊接工艺和特殊合金材料制造,确保长期稳定性和极低热漂移。
    - 抗硫化性能:独特的结构使产品免受高硫环境的影响。
    - 车规级认证:符合AEC-Q200标准,适合汽车及工业高要求场景。

    4. 应用案例和使用建议


    典型应用领域:
    - 工业控制中的电流检测模块。
    - 新能源电池管理系统(BMS)的电压分压单元。
    - 汽车电子系统的过流保护电路。
    使用建议:
    - 在高频信号滤波器中,需特别注意电感匹配。
    - 若用于高温环境,可提前规划散热方案以延长使用寿命。
    - 对于高灵敏度系统,优先选用低热电势型号。

    5. 兼容性和支持


    - WSL系列电阻器与市场上主流焊盘和贴片机兼容。
    - Vishay提供丰富的技术支持文档(如焊锡温度曲线),方便客户集成。
    - 厂商官网(www.vishay.com)持续更新产品信息,并提供在线技术支持服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中电阻器出现裂纹 | 使用正确焊接参数(参考规范:www.vishay.com/doc?31052) |
    | 热电势过高 | 更换至低热电势版本(<3 μV/°C) |
    | 长期使用后性能下降 | 确保工作温度不超出极限范围 |

    7. 总结和推荐


    Vishay Power Metal Strip® Resistor(WSL系列)凭借其卓越的设计理念、可靠的电气性能和广泛的适用性,在多个行业具有重要的市场地位。该产品特别适合高功率密度、高频率和恶劣环境下的应用需求。因此,我们强烈推荐此系列电阻器作为高性能电子电路的核心组件。
    如果您正在寻找兼具精度、稳定性和耐用性的电阻器,WSL系列无疑是您的理想选择。

WSL06125L000FEA参数

参数
电阻值 5mΩ
精度 ±1%
额定功率 1W
温度系数 ±150ppm/℃
通用封装 0612
安装方式 贴片安装
包装方式 卷带包装

WSL06125L000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL06125L000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSL06125L000FEA WSL06125L000FEA数据手册

WSL06125L000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.0815 ¥ 17.5887
10+ $ 1.2075 ¥ 10.2034
25+ $ 0.9833 ¥ 8.3085
50+ $ 0.8459 ¥ 7.1479
100+ $ 0.7315 ¥ 6.1812
250+ $ 0.607 ¥ 5.1288
500+ $ 0.5108 ¥ 4.3166
1000+ $ 0.4936 ¥ 4.1706
4000+ $ 0.3696 ¥ 3.1231
库存: 4911
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.58
