VR68000003903JAC00

产品分类: 通孔电阻
产品描述: 390KΩ ±5% 1W ±200ppm/℃ 通孔安装 18mm(长度)
供应商型号: REB-WLR3991
供应商: 海外现货
标准整包数: 500

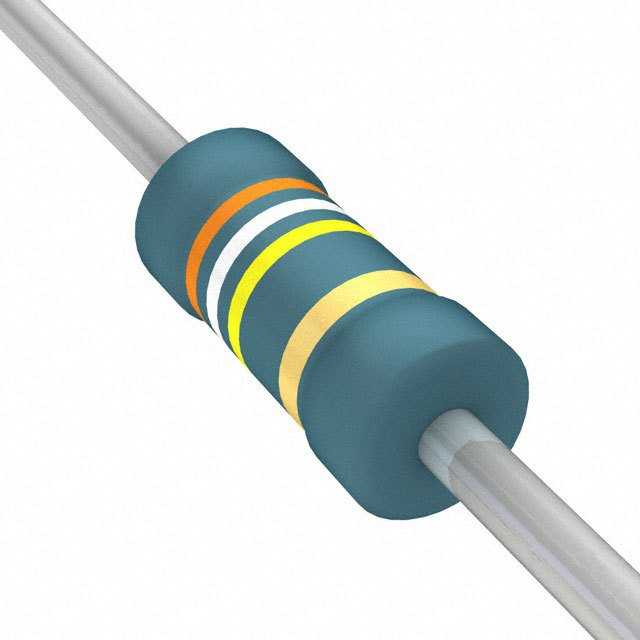

VISHAY INTERTECHNOLOGY 通孔电阻 VR68000003903JAC00

VR68000003903JAC00概述


    产品简介


    Vishay BCcomponents的VR25、VR37和VR68系列高阻值金属釉膜带线电阻是一种高精度、高稳定性的电阻产品,适用于高压环境中。这些电阻采用金属釉膜涂覆在陶瓷基体上,通过精确控制的切割工艺形成螺旋形电阻层,再焊接铜制引脚并涂覆蓝色保护漆以提供全面的防护。这种电阻广泛应用于白色家电、电源供应器、汽车电子等领域,尤其在高湿度和高电压环境下表现优异。

    技术参数


    - 型号:VR25、VR37、VR68
    - 电阻范围:
    - VR25:100 kΩ 至 22 MΩ
    - VR37:100 kΩ 至 33 MΩ
    - VR68:100 kΩ 至 68 MΩ
    - 电阻容差:±1%、±5%、±10%
    - 温度系数:≤ ±200 ppm/K
    - 额定功率:
    - VR25:0.25 W
    - VR37:0.5 W
    - VR68:1.0 W
    - 最大工作电压:
    - VR25:1600 V AC/DC
    - VR37:3500 V AC/DC
    - VR68:10000 V AC/DC
    - 工作温度范围:-55°C 至 +155°C
    - 峰值可承受膜温度:155°C
    - 热阻:
    - VR25:140 K/W
    - VR37:120 K/W
    - VR68:70 K/W
    - 绝缘电压:700 V,1分钟
    - 最大噪声:
    - VR25:5 μV/V
    - VR37:2.5 μV/V
    - VR68:2.5 μV/V

    产品特点和优势


    1. 安全认证:这些电阻获得了UL 1676认证(文件编号E171160),符合IEC 60065、DIN EN 60065、VDE 0860和CQC(中国)的安全标准。VR25和VR37系列还符合AEC-Q200标准。
    2. 高脉冲负载能力:最大承受10 kV的脉冲电压。
    3. 多种包装形式:提供多种包装形式,如带状和盘式,便于不同应用需求。
    4. 优良的稳定性:高精度和高可靠性,适用于要求苛刻的应用场合。

    应用案例和使用建议


    应用案例
    - 白色家电:用于空调、洗衣机等家电的电源电路,确保设备在复杂环境下的稳定运行。
    - 电源供应器:为高压直流供电系统提供可靠电阻,保证电源输出的稳定性和安全性。
    - 汽车电子:适用于汽车电池管理系统、发动机控制系统等,确保在极端温度和湿度条件下的正常工作。
    使用建议
    - 在设计电路时,考虑到电阻的工作温度范围和额定功率,避免过载运行,从而延长电阻的使用寿命。
    - 对于高脉冲负载的应用场景,需要特别关注电阻的脉冲负载能力和热管理设计,确保系统的稳定性和安全性。

    兼容性和支持


    这些电阻完全无铅,兼容无铅和含铅的焊接过程。封装材料抗清洁溶剂,并且在适当的条件下,可施加防潮涂层以确保长期稳定性能。如有技术疑问,可联系技术支持部门。

    常见问题与解决方案


    - 问题一:在高温环境下电阻出现漂移现象。
    - 解决方案:选择具有低温度系数的电阻,并确保良好的散热设计。
    - 问题二:焊接过程中出现虚焊或短路。
    - 解决方案:严格按照焊接温度和时间要求进行操作,并使用优质的焊料。
    - 问题三:在高湿度环境下出现漏电现象。
    - 解决方案:增加封装的密封性和使用抗潮湿性能好的材料。

    总结和推荐


    综上所述,Vishay BCcomponents的VR25、VR37和VR68系列电阻具有高精度、高稳定性和高可靠性,在高压和高湿度环境下表现出色,适用于多种工业和消费电子领域。对于追求高性能和稳定性的客户,强烈推荐使用这些电阻。它们的安全认证和优良性能使其在市场上具备强大的竞争力。

VR68000003903JAC00参数

参数
电阻值 390KΩ
精度 ±5%
额定功率 1W
温度系数 ±200ppm/℃
长*宽*高 18mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

VR68000003903JAC00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VR68000003903JAC00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY VR68000003903JAC00 VR68000003903JAC00数据手册

VR68000003903JAC00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.2775 ¥ 2.4336
1000+ $ 0.2703 ¥ 2.3701
1500+ $ 0.2654 ¥ 2.3278
3000+ $ 0.2629 ¥ 2.3056
4500+ $ 0.2581 ¥ 2.2637
库存: 500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 1216.8
直接购买
加入购物车
