首页  >  产品百科  >  ZMY7V5-GS18

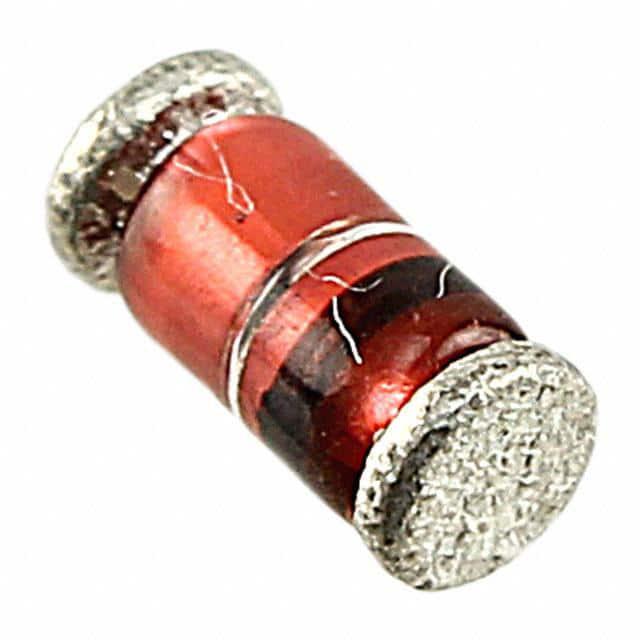

ZMY7V5-GS18

产品分类: 齐纳(稳压)二极管
产品描述: ±5% 500nA 7.5V 2Ω 1W 独立式 DO-213AB 贴片安装 5.2mm*2.6mm*2.6mm
供应商型号: REB-DZ7577
供应商: 海外现货
标准整包数: 5000
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 ZMY7V5-GS18

ZMY7V5-GS18概述

    ZMY3V9 to ZMY100 稳压二极管技术手册

    1. 产品简介


    ZMY3V9 至 ZMY100 是 Vishay 半导体公司推出的一系列硅平面功率稳压二极管(Zener diodes)。这些二极管专为稳定电路和钳位电路设计,适用于需要高功率额定值的应用场景。它们在电路配置中可作为单端子使用,并且可以根据国际 E 24 标准提供分级的齐纳电压。此外,这些二极管还可以在 DO-41 封装中使用,类型标识为 ZPY3V9 到 ZPY100。这些二极管已经通过了 AEC-Q101 资格认证,符合特定的材料分类要求。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 齐纳电压范围 | 3.9 至 100 | V |
    | 测试电流 | 5 至 100 | mA |
    | 功率耗散 | 1000 | mW |
    | 结到空气热阻 | 170 | K/W |
    | 结到外壳热阻 | 60 | K/W |
    | 最大结温 | 175 | °C |
    | 存储温度范围 | -55 至 175 | °C |

    3. 产品特点和优势


    - 高可靠性:通过 AEC-Q101 认证,适合于汽车和工业应用。
    - 高功率处理能力:具有高达 1000mW 的功率耗散能力。
    - 精确的电压分级:齐纳电压根据国际 E 24 标准进行分级,满足不同应用需求。
    - 多种封装选项:支持 MELF (DO-213AB) 封装,方便安装和使用。
    - 广泛的应用范围:适合各种稳压和钳位电路。

    4. 应用案例和使用建议


    - 稳压电路:这些稳压二极管在稳压电路中可以有效地保持输出电压的稳定,确保下游电子设备正常工作。
    - 钳位电路:在保护电路中用作过电压保护,防止输入电压超过安全阈值。
    - 滤波电路:帮助平滑波动较大的直流信号,减少纹波电压。
    使用建议:
    - 在选择二极管时,需根据具体应用场景选择合适的齐纳电压和电流等级。
    - 注意散热设计,特别是在高功率应用中,以避免过热导致的损坏。

    5. 兼容性和支持


    - 这些二极管与其他标准的稳压电路兼容,适用于大多数稳压和钳位应用场景。
    - Vishay 提供技术支持服务,包括产品选型指导和技术咨询。

    6. 常见问题与解决方案


    - 问题 1: 输出电压不稳定
    - 解决方法: 检查负载电阻是否过大,重新调整电路以确保稳定的电流。
    - 问题 2: 热量积累导致损坏
    - 解决方法: 添加适当的散热措施,如散热片或风扇,以降低器件温度。
    - 问题 3: 齐纳电压漂移
    - 解决方法: 确认工作温度范围是否超出限制,考虑使用更稳定的电压等级。

    7. 总结和推荐


    总体来说,ZMY3V9 至 ZMY100 系列稳压二极管凭借其高可靠性和广泛的电压范围,非常适合各种高功率稳压和钳位应用。特别是其通过 AEC-Q101 认证使其成为汽车和工业应用的理想选择。强烈推荐在高可靠性要求的应用中使用这些产品。如果您有任何疑问,欢迎联系 Vishay 的技术支持团队获取帮助。

ZMY7V5-GS18参数

参数
Ir - 反向电流 500nA
最大齐纳阻抗
电压容差 ±5%
最大功率耗散 1W
标称齐纳电压 7.5V
配置 独立式
最大功率 1
长*宽*高 5.2mm*2.6mm*2.6mm
通用封装 DO-213AB
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZMY7V5-GS18厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

ZMY7V5-GS18数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 VISHAY INTERTECHNOLOGY ZMY7V5-GS18 ZMY7V5-GS18数据手册

ZMY7V5-GS18封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.086 ¥ 0.7544
10000+ $ 0.0838 ¥ 0.7347
20000+ $ 0.0823 ¥ 0.7216
30000+ $ 0.0741 ¥ 0.6502
库存: 5000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 3772
