TLZ5V1A-GS08

产品分类: 齐纳(稳压)二极管
产品描述: Vishay 单路稳压二极管, 额定齐纳电压5.1V, 贴片安装, 最大功率耗散500 mW, SOD-80封装
供应商型号: TLZ5V1A-GS08GITR-ND
供应商: Digi-Key
标准整包数: 2500

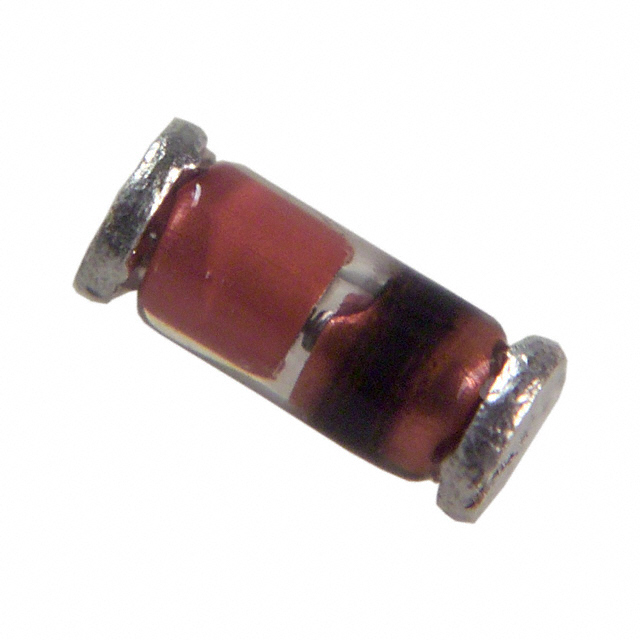

VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 TLZ5V1A-GS08

TLZ5V1A-GS08概述

    TLZ-Series Small Signal Zener Diodes 技术手册

    产品简介


    TLZ系列小信号齐纳二极管是 Vishay 半导体推出的一种高性能半导体元件,适用于各种电压稳压场合。这类二极管具有非常陡峭的反向特性、低反向电流水平、高稳定性、低噪声和高可靠性等特点。这些产品已经通过了 AEC-Q101 认证,符合汽车电子标准,确保其在恶劣环境下的稳定运行。

    技术参数


    - 工作电压范围:2.4V 到 56V
    - 测试电流 IZT:5mA 至 20mA
    - 脉冲电流能力
    - 内部结构:单片式
    - 绝对最大额定值
    - 功率耗散(Ptot):500mW
    - 最大反向电流(IR):0.04μA
    - 最大结温(Tj):175°C
    - 存储温度范围(Tstg):-65°C 至 +175°C
    - 电学特性
    - 反向电压(VZ):根据不同型号在特定测试电流下不同
    - 正向电压(VF):在 IF=200mA 时最大为 1.5V
    - 封装信息
    - 封装类型:MiniMELF SOD-80
    - 封装重量:31mg
    - 防火等级:未指定
    - 潮湿敏感度等级:MSL 级别 1
    - 焊接条件:引脚焊接温度 260°C,持续时间 10s

    产品特点和优势


    TLZ系列小信号齐纳二极管具有以下优势:
    - 非常陡峭的反向特性:这使得它们在电压调节方面的性能更加精确和稳定。
    - 低反向电流水平:有助于减少功耗并提高电路的整体效率。
    - 高稳定性:能够在广泛的温度范围内保持稳定的电压输出。
    - 低噪声:适合于需要低噪声性能的应用场合。
    - 高可靠性:经过严格的测试和认证,确保长期可靠运行。
    - AEC-Q101 认证:适用于汽车电子领域,保证其在严苛环境中仍能正常工作。
    - 多样化的电压选择:提供多种电压规格以适应不同的应用需求。

    应用案例和使用建议


    TLZ系列小信号齐纳二极管广泛应用于各类需要电压稳定性的场合,例如:
    - 电压稳定器:用于电源电路中,确保输出电压的稳定性。
    - 保护电路:在输入电压超过设定阈值时保护其他电子元件免受过电压损伤。
    - 基准电压源:提供精确的参考电压,用于模拟电路的设计。
    使用建议:
    - 在设计电路时,根据具体应用选择合适的电压等级。
    - 确保电路中其他组件的工作电压和电流不会超过 TLZ 系列二极管的额定值。
    - 考虑环境温度的影响,在极端环境下可能需要增加散热措施。

    兼容性和支持


    TLZ系列小信号齐纳二极管与其同类产品具有良好的兼容性,便于集成到现有电路中。此外,Vishay Semiconductor 提供全面的技术支持和售后服务,帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问题:反向电压不稳定
    - 解决方案:检查输入电压是否超出规定范围,确认所有连接正确无误。
    2. 问题:发热严重
    - 解决方案:确保电路中有足够的散热措施,如散热片或风扇。
    3. 问题:电流过大导致损坏
    - 解决方案:降低电路中的电流,或者更换更高额定电流的二极管。

    总结和推荐


    TLZ系列小信号齐纳二极管凭借其优异的性能、稳定性以及多样化的电压选项,在众多应用场合中表现出色。它不仅适用于常规的电路设计,还特别适合需要高精度电压稳压的应用,如通信设备、医疗仪器等领域。因此,强烈推荐将 TLZ系列齐纳二极管用于需要高可靠性和稳定性的电路设计中。

TLZ5V1A-GS08参数

参数
配置 独立式
最大功率 500mW
Ir - 反向电流 2μA
最大齐纳阻抗 20Ω
电压容差 ±2%
最大功率耗散 500mW
标称齐纳电压 5.1V
长*宽*高 3.7mm*1.6mm*1.6mm
通用封装 SOD-80
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TLZ5V1A-GS08厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TLZ5V1A-GS08数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 VISHAY INTERTECHNOLOGY TLZ5V1A-GS08 TLZ5V1A-GS08数据手册

TLZ5V1A-GS08封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.0465 ¥ 0.389
5000+ $ 0.0415 ¥ 0.3473
7500+ $ 0.0389 ¥ 0.326
12500+ $ 0.0291 ¥ 0.2437
17500+ $ 0.0286 ¥ 0.2393
25000+ $ 0.0281 ¥ 0.235
62500+ $ 0.0275 ¥ 0.2303
125000+ $ 0.025 ¥ 0.2091
库存: 20000
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 972.5
