首页  >  产品百科  >  WSKW06122L000FEA

WSKW06122L000FEA

产品分类: 贴片电阻
产品描述: 2mΩ ±1% 1W ±150ppm/℃ 0612 贴片安装 1.5mm*3.05mm*640μm
供应商型号: WU-WSKW06122L000FEA
供应商: 海外现货
标准整包数: 1

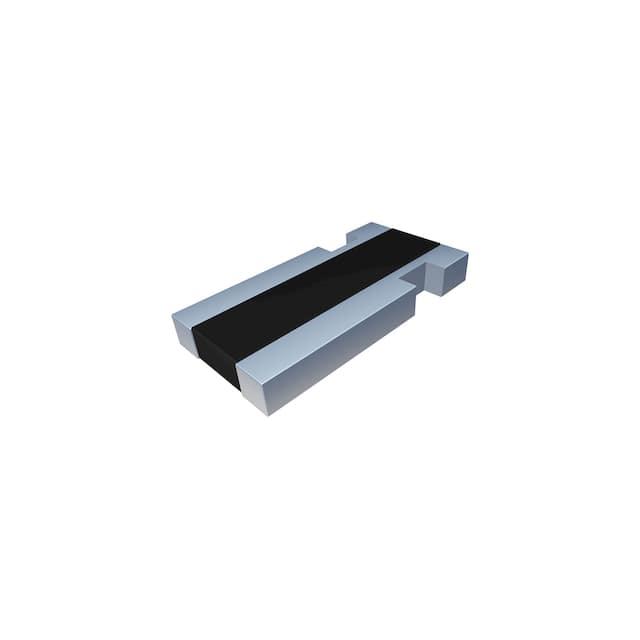

VISHAY INTERTECHNOLOGY 贴片电阻 WSKW06122L000FEA

WSKW06122L000FEA概述

    Vishay Dale WSKW0612 Power Metal Strip Resistor 技术手册解析

    产品简介


    WSKW0612 是 Vishay Dale 生产的一款高功率表面贴装电阻器,采用四端子设计,专为电流感应、电压分压和脉冲应用而设计。该产品系列广泛应用于工业自动化、汽车电子、电源管理和通讯设备等领域。

    技术参数


    - 型号: WSKW0612
    - 尺寸: 0612(英寸:0.060 × 0.120;毫米:1.50 × 3.05)
    - 额定功率: 1.0 W
    - 电阻值范围: 0.5 mΩ 到 5 mΩ
    - 容差: ±1.0% 或 ±5.0%
    - 工作温度范围: -65°C 至 +170°C
    - 最大工作电压: P x R 的平方根(具体计算需参考手册)

    产品特点和优势


    - 四端子设计: 通过 Kelvin 连接方式,显著降低引线电阻的影响,提高测量精度。
    - 低温度系数(TCR): 元件温度系数小于 20 ppm/°C,确保温度变化时电阻稳定。
    - 硫化抗性: 基于独特的构造,即使在高硫环境下也能保持稳定性能。
    - 低热电动势(Thermal EMF): 小于 3 μV/°C,适合高精度应用。
    - AEC-Q200 认证: 满足汽车级产品质量要求。

    应用案例和使用建议


    - 应用案例: 用于工业自动化设备的电流检测、汽车电子系统中的电压分压,以及电源管理模块中的脉冲控制。
    - 使用建议: 在焊接过程中,建议遵循 Vishay 提供的焊接工艺曲线,以确保焊接质量和可靠性。对于极端环境下的应用,可以考虑采用增强型封装或进行额外的环境适应性测试。

    兼容性和支持


    - 兼容性: WSKW0612 可与标准的 PCB 板和其他表面贴装器件兼容,易于集成到现有设计中。
    - 支持: Vishay 提供详细的安装指导和技术支持,用户可以通过访问 Vishay 官网或联系技术支持团队获取更多信息。

    常见问题与解决方案


    1. Q: 为什么 WSKW0612 的最大工作电压未明确?
    - A: 最大工作电压受限于功率和能量耗散,因此未提供具体数值。用户需要根据自身应用进行验证。
    2. Q: 为何元件温度系数(TCR)包含终端部分?
    - A: 因为整个器件的总温度系数包含了电阻体和铜终端部分的温度效应,这是为了更准确地反映实际工作条件下的电阻变化。

    总结和推荐


    WSKW0612 是一款高性能、高可靠性的高功率表面贴装电阻器,特别适用于对精度和稳定性有严格要求的应用场合。其独特的四端子设计和优异的温度特性使其成为众多领域的理想选择。推荐在高精度应用中使用此款电阻器,并严格按照推荐的安装和使用方法操作,以确保最佳性能和长期可靠性。
    总的来说,WSKW0612 不仅符合汽车级产品质量要求,而且具备广泛的适用性和优良的电气性能,是您项目中的理想选择。

WSKW06122L000FEA参数

参数
电阻值 2mΩ
精度 ±1%
额定功率 1W
温度系数 ±150ppm/℃
长*宽*高 1.5mm*3.05mm*640μm
通用封装 0612
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSKW06122L000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSKW06122L000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSKW06122L000FEA WSKW06122L000FEA数据手册

WSKW06122L000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2208 ¥ 1.8547
库存: 8000
起订量: 2157 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.85
直接购买
加入购物车
