ZMY100-GS18

产品分类: 齐纳(稳压)二极管
产品描述: ±5% 50μA 100V 250Ω 1W 独立式 DO-213AB 贴片安装 5.2mm*2.6mm*2.6mm
供应商型号: ZT-ZMY100-GS18
供应商: 海外现货
标准整包数: 1

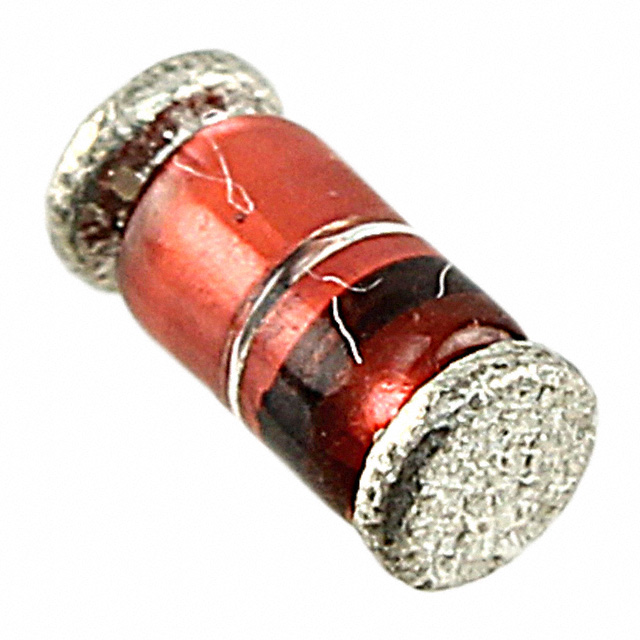

VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 ZMY100-GS18

ZMY100-GS18概述

    # Vishay Zener二极管技术手册解析

    产品简介


    Vishay公司推出的ZMY系列硅平面功率Zener二极管是一款专为稳定化电路和削波电路设计的高性能半导体器件。这些二极管覆盖了从3.9V到100V的电压范围,能够满足高功率需求的应用场景。Zener二极管按照国际E 24标准对稳压电压进行了分级,可提供更精确的电压值。此外,对于某些特殊需求,可以提供更小的电压容差(需特别请求)。该系列产品不仅提供标准的DO-213AB封装形式,还提供玻璃外壳版本(ZPY系列),以满足不同应用场景的需求。这些二极管已经通过AEC-Q101认证,适合汽车和其他高可靠性要求的行业使用。

    技术参数


    以下是ZMY系列二极管的主要技术规格:
    | 参数名称 | 规格范围 | 单位 |
    |
    | Zener电压(VZ) | 3.9至100 | V |
    | 测试电流(IZT) | 5至100 | mA |
    | 动态电阻(ZZ) | 2至250 | Ω |
    | 最大结温(Tj) | 175 | °C |
    | 储存温度范围(Tstg) | -55至+175 | °C |
    | 热阻抗(JA) | 170 | K/W |
    | 热阻抗(JC) | 60 | K/W |
    | 最大功耗(Ptot) | 1000 | mW |

    产品特点和优势


    1. 高精度稳压:采用国际E 24标准分级,确保稳定的Zener电压。
    2. 宽电压范围:适用于各种不同的应用需求,从低电压到高电压均可覆盖。
    3. 高可靠性:AEC-Q101认证,保证了其在汽车电子等高可靠性领域的适用性。
    4. 多种封装选择:提供DO-213AB和玻璃外壳两种封装,便于集成和适应不同的机械设计要求。
    5. 环境友好:符合UL 94 V-0级防火标准,降低火灾风险。

    应用案例和使用建议


    应用案例
    - 电源管理:用于开关电源的电压调节,确保输出电压稳定。
    - 保护电路:在敏感电路中作为过压保护元件,防止过高的电压损坏电路。
    - 信号处理:在信号放大电路中用于限制信号幅度,避免信号失真。
    使用建议
    - 散热设计:由于Zener二极管具有较高的热阻抗,建议在设计时考虑良好的散热措施,如增加散热片或优化PCB布局。
    - 电流控制:根据应用需求合理设置偏置电流,避免过载运行导致器件损坏。
    - 环境适应性:确保工作环境温度不超过最大允许值,特别是在高温环境中使用时,需采取额外的冷却措施。

    兼容性和支持


    Vishay提供了全面的技术支持和售后服务,用户可以通过官方网站下载最新的技术文档和软件工具。此外,Vishay还提供专业的技术支持团队,解答用户在使用过程中遇到的各种问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高导致性能下降 | 检查散热系统是否正常工作,必要时增加散热片。 |
    | 输出电压不稳定 | 调整偏置电流至推荐值,检查负载是否过大。 |
    | 设备无法启动 | 确认输入电压是否正确,检查连接线路是否有断路。|

    总结和推荐


    总体而言,Vishay ZMY系列Zener二极管凭借其高精度稳压、宽电压范围、高可靠性和多种封装选择,在电源管理和信号处理等领域表现出色。其优秀的性能使其成为许多高可靠性应用的理想选择。如果您正在寻找一款能够稳定工作且具备良好环境适应性的Zener二极管,Vishay ZMY系列无疑是一个值得推荐的产品。建议在实际应用中充分考虑散热和电流控制因素,以充分发挥其性能潜力。

ZMY100-GS18参数

参数
标称齐纳电压 100V
配置 独立式
最大功率 1W
Ir - 反向电流 50μA
最大齐纳阻抗 250Ω
电压容差 ±5%
最大功率耗散 1W
长*宽*高 5.2mm*2.6mm*2.6mm
通用封装 DO-213AB
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

ZMY100-GS18厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

ZMY100-GS18数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 VISHAY INTERTECHNOLOGY ZMY100-GS18 ZMY100-GS18数据手册

ZMY100-GS18封装设计

查看详情并下载
Symbol
Footprint
3D Model
