首页  >  产品百科  >  BZT55B9V1-GS18

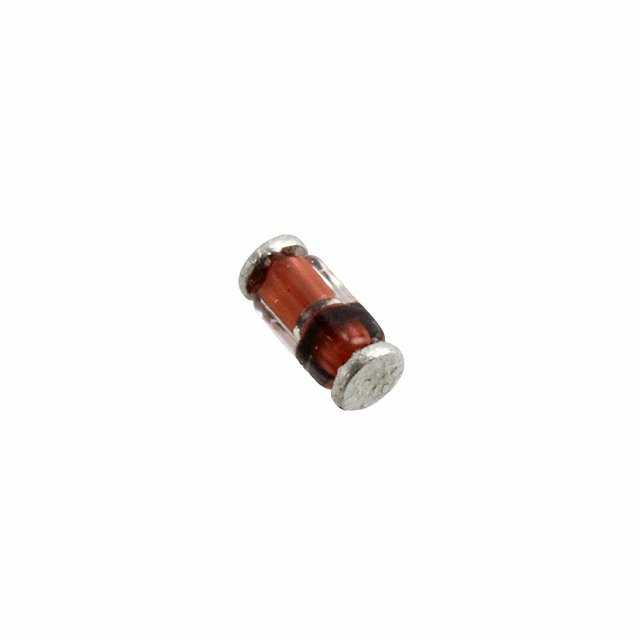

BZT55B9V1-GS18

产品分类: 齐纳(稳压)二极管
产品描述: ±2% 100nA 9.1V 10Ω 500mW 独立式 SOD 贴片安装 3.7mm*1.6mm*1.6mm
供应商型号: AV-E-BZT55B9V1-GS18
供应商: Avnet
标准整包数: 10000
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 BZT55B9V1-GS18

BZT55B9V1-GS18概述

    Vishay BZT55 系列小信号齐纳二极管技术手册

    1. 产品简介


    Vishay BZT55 系列小信号齐纳二极管是一款高性能、高稳定性的电子元件,适用于各种电路设计中进行电压稳定控制。其独特的单内部结构设计,确保了卓越的性能表现,主要应用于电压稳压、过压保护等领域。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 齐纳电压范围 | 2.4 至 75 | V |
    | 测试电流 | 2.5 至 5 | mA |
    | 动态电阻 | 0.02 至 0.12 | Ω |
    | 最大脉冲功率 | 500 | mW |
    | 绝对最大额定值 | 见绝对最大额定值表

    3. 产品特点和优势


    - 非常尖锐的反向特性:确保在达到齐纳电压时快速导通,从而提供良好的电压调节性能。
    - 低反向漏电流水平:有助于减少功耗,提高整体能效。
    - 非常高稳定性:确保在长期使用中保持稳定性能,适合在严苛环境下应用。
    - 低噪声:减少干扰,提高信号完整性。
    - AEC-Q101 资格认证:符合汽车行业标准,适用于汽车电子应用。
    - 符合 RoHS 指令:环保设计,确保产品安全无害。

    4. 应用案例和使用建议


    - 电压稳定:适用于需要高精度电压稳定的应用场景,如电源管理、电池充电控制等。
    - 使用建议:为了更好地发挥 BZT55 的性能,在设计电路时应注意避免过大的瞬时电流冲击。建议采用适当的限流措施,以确保器件的安全运行。

    5. 兼容性和支持


    - 封装类型:QuadroMELF 和 SOD-80,便于不同尺寸需求的设计选择。
    - 兼容性:与其他通用齐纳二极管和相关电子组件兼容,易于集成到现有系统中。
    - 厂商支持:Vishay 提供详尽的技术文档和应用指南,确保用户能够充分利用该产品的各项功能。

    6. 常见问题与解决方案


    - 问题 1:器件出现过热现象。
    - 解决方法:检查负载电流是否过大,必要时添加散热片或采用散热设计。
    - 问题 2:器件输出电压不稳定。
    - 解决方法:确认负载变化情况,并适当调整限流电阻值。

    7. 总结和推荐


    Vishay BZT55 系列小信号齐纳二极管凭借其出色的性能和多种优势,在电压稳定和过压保护领域具有广泛的应用前景。推荐在设计要求较高、可靠性关键的应用中优先选用此产品,以确保最佳的系统性能和用户体验。

BZT55B9V1-GS18参数

参数
Ir - 反向电流 100nA
最大齐纳阻抗 10Ω
电压容差 ±2%
最大功率耗散 500mW
标称齐纳电压 9.1V
配置 独立式
最大功率 0.5
长*宽*高 3.7mm*1.6mm*1.6mm
通用封装 SOD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

BZT55B9V1-GS18厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BZT55B9V1-GS18数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 VISHAY INTERTECHNOLOGY BZT55B9V1-GS18 BZT55B9V1-GS18数据手册

BZT55B9V1-GS18封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0565 ¥ 0.4916
50000+ $ 0.032 ¥ 0.2783
80000+ $ 0.0314 ¥ 0.2729
140000+ $ 0.031 ¥ 0.2697
250000+ $ 0.0306 ¥ 0.2665
400000+ $ 0.0303 ¥ 0.2632
库存: 80000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 4916
