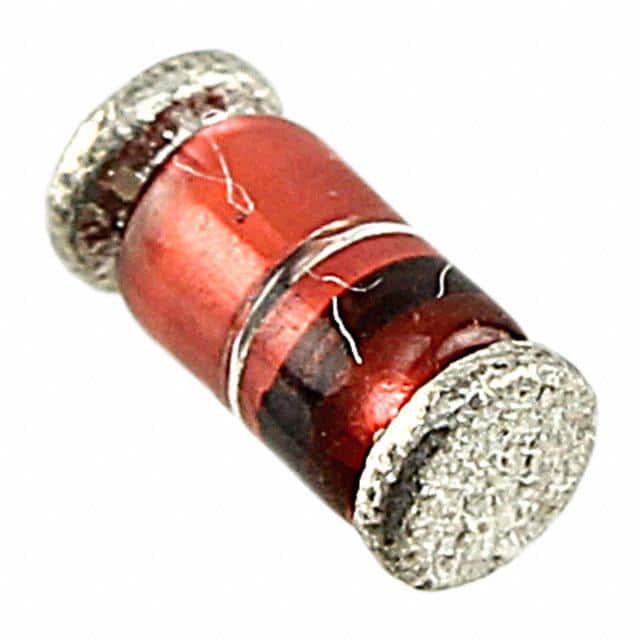

ZMY7V5-GS08

产品分类: 齐纳(稳压)二极管
产品描述: ±5% 500nA 7.5V 2Ω 1W 独立式 DO-213AB 贴片安装 5.2mm*2.6mm*2.6mm
供应商型号: WU-ZMY7V5-GS08
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 ZMY7V5-GS08

ZMY7V5-GS08概述

    Vishay Semiconductors ZMY3V9 to ZMY100 系列齐纳二极管产品概述

    产品简介


    Vishay Semiconductors 的 ZMY3V9 至 ZMY100 系列齐纳二极管是一类硅平面功率齐纳二极管,适用于稳定化和钳位电路。这些二极管采用国际 E 24 标准分级的齐纳电压,支持高功率等级应用。该系列也提供 DO-41 封装版本(型号为 ZPY3V9 到 ZPY100)。此外,它们已通过 AEC-Q101 认证,适合多种高要求的应用领域。

    技术参数


    以下是 ZMY3V9 至 ZMY100 系列齐纳二极管的主要技术参数:
    - 额定范围: 齐纳电压(VZ)范围为 3.9V 至 100V。
    - 测试电流: IZT 范围为 5mA 至 100mA。
    - 绝对最大值:
    - 功率耗散(Ptot): 1000mW(前提:电极保持在环境温度下)。
    - 结到空气热阻(RthJA): 170K/W。
    - 结到外壳热阻(RthJC): 60K/W。
    - 最大结温(Tj): 175°C。
    - 存储温度范围(Tstg): -55°C 至 +175°C。

    产品特点和优势


    1. 稳定性高: 高功率评级使其适用于各种工业级应用。
    2. 兼容性好: 支持 E 24 标准分级的齐纳电压,满足不同应用需求。
    3. 可靠性强: 通过 AEC-Q101 认证,适用于汽车和其他高可靠性领域。
    4. 可定制电压: 根据需求可提供更严格的电压容差。
    5. 多种封装选择: 提供 MELF (DO-213AB) 和 DO-41 两种封装形式。

    应用案例和使用建议


    这些齐纳二极管广泛应用于需要电压稳定性的场合,例如电源管理、电压钳位和保护电路。例如,在开关电源设计中,可以将这些齐纳二极管用于稳压输出。
    使用建议:
    - 在设计中,确保电路中的电流不超过规定的最大值,以避免过热。
    - 根据实际应用中的散热需求选择合适的封装类型。

    兼容性和支持


    这些齐纳二极管与市面上常见的 PCB 设计和焊接工艺兼容。Vishay Semiconductors 提供详尽的技术支持和售后服务,以帮助用户解决可能遇到的问题。此外,用户还可以访问 Vishay 官方网站上的资源和支持文档。

    常见问题与解决方案


    1. 过热问题:
    - 问题: 二极管过热。
    - 解决办法: 确保散热良好,增加散热片或调整电路设计以降低功耗。
    2. 噪声问题:
    - 问题: 输出电压不稳定。
    - 解决办法: 检查并改进滤波电路,减少噪声源。
    3. 封装损坏:
    - 问题: 封装受损。
    - 解决办法: 确保在焊接过程中遵循正确的操作流程,避免过高的温度导致损坏。

    总结和推荐


    综上所述,Vishay Semiconductors 的 ZMY3V9 至 ZMY100 系列齐纳二极管具有高可靠性、广泛的适用范围和优良的性能。这些特点使其成为在高要求应用中值得信赖的选择。我们强烈推荐在电源管理和电压钳位等应用场景中使用这一系列齐纳二极管。如果您有任何疑问,可以通过技术支持邮箱获得进一步的帮助。

ZMY7V5-GS08参数

参数
电压容差 ±5%
最大功率耗散 1W
标称齐纳电压 7.5V
配置 独立式
最大功率 1
Ir - 反向电流 500nA
最大齐纳阻抗
长*宽*高 5.2mm*2.6mm*2.6mm
通用封装 DO-213AB
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZMY7V5-GS08厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

ZMY7V5-GS08数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 VISHAY INTERTECHNOLOGY ZMY7V5-GS08 ZMY7V5-GS08数据手册

ZMY7V5-GS08封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0472 ¥ 0.3961
库存: 60000
起订量: 10099 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.39
直接购买
加入购物车
