1N5258B-TAP

产品分类: 齐纳(稳压)二极管
产品描述: ±5% 100nA 36V 70Ω 500mW 独立式 DO-204AH,DO-35 通孔安装 3.9mm*1.7mm*1.7mm
供应商型号: J-VSHY-0103688
供应商: Chip1stop
标准整包数: 1

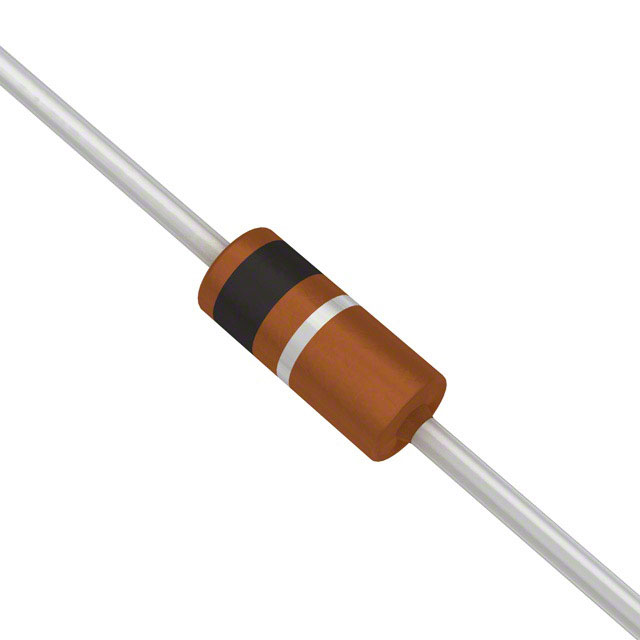

VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 1N5258B-TAP

1N5258B-TAP概述

    Vishay Semiconductors: Small Signal Zener Diodes

    1. 产品简介


    Vishay Semiconductors提供了一系列的硅平面功率齐纳二极管——1N5221至1N5267系列。这些齐纳二极管广泛应用于电压稳定电路,具有高精度的电压调节能力和良好的温度稳定性。它们适用于各种电子设备,如电源管理、保护电路、稳压电源和其他需要稳定电压的应用场景。

    2. 技术参数


    以下是1N5221至1N5267系列的技术规格和性能参数:
    - 型号范围:1N5221至1N5267
    - Zener电压范围:2.4V至75V
    - 测试电流(IZT):1.7mA至20mA
    - Zener电压容差:
    - 标准容差为±5%,后缀"B"
    - 精确容差为±2%,后缀"C"
    - 动态电阻(f=1kHz):2.5至170Ω
    - 温度系数(αVZ):-0.085%/K至+0.098%/K
    - 绝对最大额定值:
    - 功率耗散(Ptot):500mW
    - 热阻(RthJA):300K/W
    - 结温(Tj):175°C
    - 储存温度范围(Tstg):-65°C至+175°C

    3. 产品特点和优势


    - 硅平面工艺:采用硅平面工艺,确保稳定性和可靠性。
    - 高精度电压调节:标准容差±5%,精确容差±2%。
    - 多种封装选择:包括MiniMELF(TZM5221至TZM5267)、SOT-23(MMBZ5225至MMBZ5267)和SOD-123(MMSZ5225至MMSZ5267)等多种封装形式。
    - 符合AEC-Q101标准:适用于汽车电子领域的高可靠性要求。
    - 热稳定性:热阻低,适合高温环境下的稳定运行。

    4. 应用案例和使用建议


    这些齐纳二极管在各类电源管理和稳压电路中有广泛应用,例如:
    - 电源稳压:用于调节输出电压,保持系统电压稳定。
    - 过压保护:当输入电压超过预设阈值时,快速导通以保护后续电路。
    - 信号限幅:在某些信号处理电路中限制信号幅度,防止过载。
    使用建议:
    - 在选择合适的型号时,应根据具体的应用需求和系统电压选择适当的Zener电压。
    - 注意在高温环境下使用时,需考虑散热设计以避免因过热导致损坏。
    - 需要稳定的电压输出时,建议使用精确容差±2%的型号以提高精度。

    5. 兼容性和支持


    这些齐纳二极管与多种其他电子元件和设备兼容,广泛应用于电源模块、通信设备和其他电子系统中。Vishay Semiconductors提供了详尽的技术文档和用户支持,帮助用户解决使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题:电压调节不准确。
    - 解决方案:检查是否选择了正确的Zener电压型号,确认安装正确无误。

    - 问题:长时间使用后温度过高。
    - 解决方案:检查散热措施是否充分,必要时增加散热片或其他散热装置。

    7. 总结和推荐


    综上所述,1N5221至1N5267系列齐纳二极管在设计、性能和可靠性方面均表现出色,非常适合各种电压稳压和保护应用。其多样化的封装形式和高精度特性使其在市场上具备较强的竞争力。因此,强烈推荐在需要稳定电压输出的应用中选用这些产品。
    如果您有任何疑问或需要进一步技术支持,请联系Vishay Semiconductors的技术支持团队。

1N5258B-TAP参数

参数
Ir - 反向电流 100nA
最大齐纳阻抗 70Ω
电压容差 ±5%
最大功率耗散 500mW
标称齐纳电压 36V
配置 独立式
最大功率 500mW
长*宽*高 3.9mm*1.7mm*1.7mm
通用封装 DO-204AH,DO-35
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,弹夹装

1N5258B-TAP厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

1N5258B-TAP数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 VISHAY INTERTECHNOLOGY 1N5258B-TAP 1N5258B-TAP数据手册

1N5258B-TAP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0147 ¥ 0.1242
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0.12
