首页  >  产品百科  >  GDZ11B-E3-08

GDZ11B-E3-08

产品分类: 齐纳(稳压)二极管
产品描述: ±4% 100nA 11V 30Ω 200mW 独立式 SOD-323 贴片安装
供应商型号: 78-GDZ11B-E3-08
供应商: Mouser
标准整包数: 1

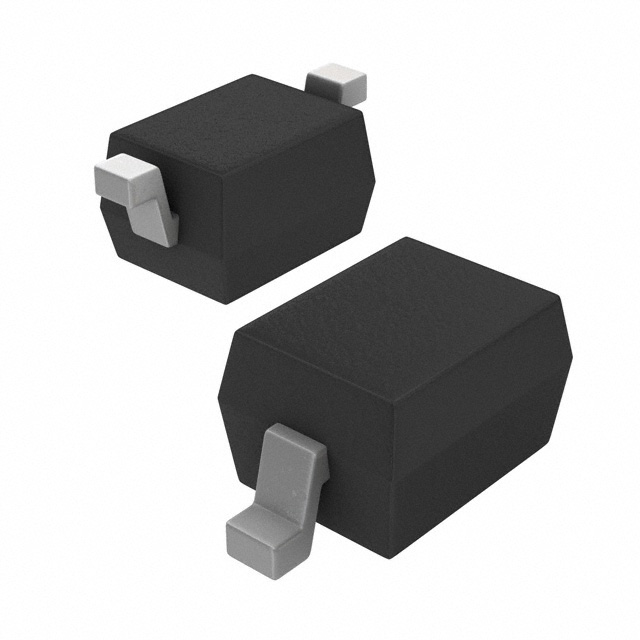

VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 GDZ11B-E3-08

GDZ11B-E3-08概述

    # GDZ系列小信号齐纳二极管技术手册

    产品简介


    GDZ系列小信号齐纳二极管是来自Vishay公司的高品质硅平面齐纳二极管。这些二极管主要用于电路中的电压稳压和参考电压生成。它们广泛应用于消费电子、工业控制、通信设备及车载电子系统中,特别是对产品可靠性要求较高的场合。

    技术参数


    基本参数
    - 额定电压范围:2.0V 至 36V
    - 测试电流:5mA
    - 瞬态功率耗散:200mW
    - 工作温度范围:-55°C 至 +150°C
    - 存储温度范围:-55°C 至 +150°C
    - 引脚材质:RoHS符合
    - 封装:SOD-323
    - 重量:4.3mg
    - 阻燃等级:UL 94 V-0
    - 湿敏度等级:1级(符合J-STD-020标准)
    - 焊接条件:终端260°C/10s
    电气特性
    - 动态电阻:0.5Ω 至 300Ω
    - 正向电流:最大120mA
    - 反向电流:最大1μA
    特性
    - 低阻抗 和 低漏电流
    - 紧凑的表面贴装器件
    - 符合AEC-Q101标准
    - ESD防护能力(人体模型 > 8kV,机器模型 > 800V)

    产品特点和优势


    GDZ系列齐纳二极管具有多种独特优势,使其在市场上脱颖而出。具体包括:
    - 低阻抗:能够快速响应瞬态变化,保证稳定的输出电压。
    - 低漏电流:减少能量损耗,提高能效。
    - 紧凑的SOD-323封装:适合自动化装配,简化制造流程,提升生产效率。
    - 高可靠性:通过AEC-Q101认证,确保在极端环境下依然稳定可靠。
    - ESD防护能力:增强产品抗静电干扰的能力,延长使用寿命。

    应用案例和使用建议


    应用案例
    GDZ系列齐纳二极管被广泛应用于各种需要精确电压稳压的应用场景中,如电源模块中的过压保护电路、信号调节电路和汽车电子系统的保护装置等。
    使用建议
    1. 在选择GDZ系列齐纳二极管时,根据具体应用需求选择合适的额定电压值。
    2. 考虑到其在高温和低温环境下的稳定性,选择适合的工作温度范围。
    3. 由于其ESD防护能力强,可在静电敏感环境中直接使用。

    兼容性和支持


    兼容性
    GDZ系列齐纳二极管设计上考虑了广泛的兼容性,能够无缝集成到现有的电子设备中。它支持多种主流的表面贴装工艺,适用于不同类型的印刷电路板设计。
    支持和维护
    Vishay公司提供了详尽的技术文档和支持服务。如有任何疑问,可以联系地区技术支持团队进行咨询。公司网站上也有丰富的资源可供查阅,如设计工具、应用指南和故障排除手册等。

    常见问题与解决方案


    常见问题
    1. 如何选择合适的GDZ型号?
    2. 在高湿度环境下如何保护GDZ?
    3. 如何避免因ESD导致的损坏?
    解决方案
    1. 根据实际电路所需的电压稳压值和电流要求,选择对应的GDZ型号。
    2. 在高湿度环境下使用时,应采取适当的防潮措施,如添加防潮剂或使用防水涂层。
    3. 为防止ESD损伤,可以在组装过程中增加防静电措施,如佩戴防静电手环或使用防静电工作台垫。

    总结和推荐


    综合评估
    GDZ系列齐纳二极管凭借其卓越的电气性能和紧凑的设计,使其成为各类电子设备中的理想选择。其低阻抗、低漏电流、高可靠性和优良的ESD防护能力,使其在复杂的工作环境下依然表现优异。
    推荐
    我们强烈推荐使用GDZ系列齐纳二极管。无论是开发新的电子产品还是升级现有设备,GDZ系列都能提供稳定可靠的电压保护,提升整体性能和寿命。

GDZ11B-E3-08参数

参数
最大齐纳阻抗 30Ω
电压容差 ±4%
最大功率耗散 200mW
标称齐纳电压 11V
配置 独立式
最大功率 0.2
Ir - 反向电流 100nA
通用封装 SOD-323
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

GDZ11B-E3-08厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

GDZ11B-E3-08数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 VISHAY INTERTECHNOLOGY GDZ11B-E3-08 GDZ11B-E3-08数据手册

GDZ11B-E3-08封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3105 ¥ 2.6237
10+ $ 0.2093 ¥ 1.7686
100+ $ 0.1334 ¥ 1.1272
500+ $ 0.0792 ¥ 0.6692
1000+ $ 0.0572 ¥ 0.4833
2500+ $ 0.0486 ¥ 0.4107
15000+ $ 0.0335 ¥ 0.2829
库存: 14976
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.62
直接购买
加入购物车
