ZGL41-150A-E3/96

产品分类: 齐纳(稳压)二极管
产品描述: ±5% 1μA 150V 600Ω 1W 独立式 SOD-80 贴片安装 5.2mm*2.67mm*2.67mm
供应商型号: UA-ZGL41-150A-E3/96
供应商: 海外现货
标准整包数: 1500

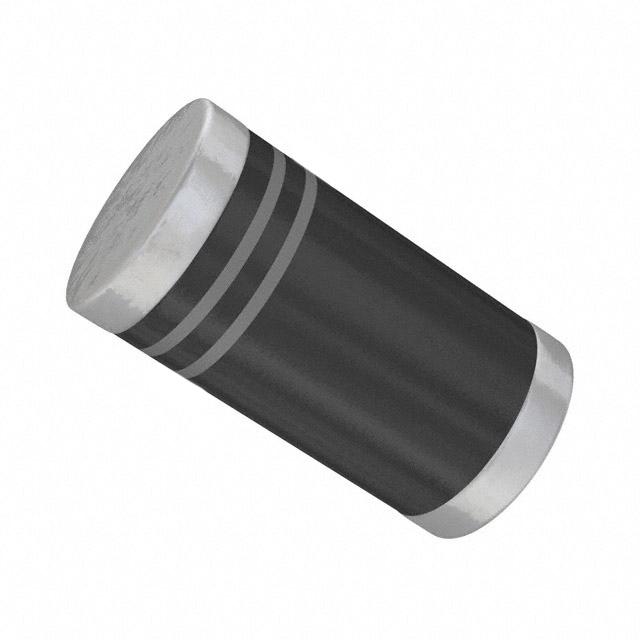

VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 ZGL41-150A-E3/96

ZGL41-150A-E3/96概述


    产品简介


    ZGL41-100A 至 ZGL41-200A 系列电压调节二极管 是 Vishay General Semiconductor 生产的一款表面贴装型玻璃封装功率电压调节二极管。这些二极管主要应用于通用的调节和保护电路中,如电源稳定、过压保护等。其塑料MELF(金属端接扁平外形)封装使其非常适合自动化放置,提高了生产效率和可靠性。

    技术参数


    - 封装:GL41 (DO-213AB)
    - 引脚镀层:哑光锡镀层,符合 J-STD-002 和 JESD 22-B102 标准
    - 工作温度范围:-55°C 至 +150°C
    - 最大瞬态峰值温度:250°C(MSL等级1)
    - 最大稳态功耗:1.0 W(在TL = 75°C时)
    - 热阻:25°C 时的脉冲电流
    - 最大反向电流:1.0 μA
    - 最大连续正向电压:1.5 V
    - 最大浪涌电流:10.0 A
    - 典型瞬态正向电压降:见图 3
    - 最大动态阻抗:见图 2
    - 存储材料分类:符合RoHS标准

    产品特点和优势


    1. 塑料MELF封装:便于自动化装配,提高生产效率。
    2. 玻璃密封芯片结:确保长期稳定性和高可靠性。
    3. 低阻抗和低调节因子:保证在各种工作条件下的稳定性。
    4. 高热阻抗等级:能够在高温环境下正常工作。
    5. 通过J-STD-020C认证:满足严格的湿度敏感度要求。

    应用案例和使用建议


    应用案例
    ZGL41系列电压调节二极管广泛应用于通用的调节和保护电路中。例如,在电源电路中,它们可用于限制电压输出,防止过电压损坏其他组件。
    使用建议
    - 正确选择型号:根据具体应用需求选择合适的电压等级(如100V至200V)。
    - 考虑散热设计:由于最大功耗为1.0W,建议在电路板设计时考虑适当的散热措施。
    - 使用铜垫区域:推荐使用较大铜垫区域以提升散热效果。

    兼容性和支持


    ZGL41系列二极管具有良好的兼容性,可以与其他电子元器件无缝集成。制造商提供了全面的技术支持和文档资源,可通过技术支持邮箱DiodesAmericas@vishay.com、DiodesEurope@vishay.com 或 DiodesAsia@vishay.com 进行咨询。此外,Vishay官方网站上还有详细的模型和数据资源可供下载。

    常见问题与解决方案


    1. 问题:如何选择正确的电压等级?
    - 解决方法:根据应用需求和负载情况,参考电压调节二极管的数据表选择合适的工作电压。

    2. 问题:如何处理过高的反向电流?
    - 解决方法:确保负载不会导致反向电流超过1.0 μA,否则可能需要外部限流措施。
    3. 问题:如何实现最佳散热?
    - 解决方法:设计时增加散热片或使用具有良好散热性能的PCB布局,同时注意铜垫面积的合理配置。

    总结和推荐


    综上所述,ZGL41系列电压调节二极管具备优良的性能和可靠性,适用于广泛的电力电子应用场合。其自动化装配能力、高热阻抗和较低的反向电流使它成为理想的选择。尽管其价格较高,但在需要高可靠性的场合下值得投资。总的来说,强烈推荐使用ZGL41系列电压调节二极管。

ZGL41-150A-E3/96参数

参数
Ir - 反向电流 1μA
最大齐纳阻抗 600Ω
电压容差 ±5%
最大功率耗散 1W
标称齐纳电压 150V
配置 独立式
最大功率 1
长*宽*高 5.2mm*2.67mm*2.67mm
通用封装 SOD-80
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZGL41-150A-E3/96厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

ZGL41-150A-E3/96数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 VISHAY INTERTECHNOLOGY ZGL41-150A-E3/96 ZGL41-150A-E3/96数据手册

ZGL41-150A-E3/96封装设计

查看详情并下载
Symbol
Footprint
3D Model
