首页  >  产品百科  >  ZM4738A-GS08

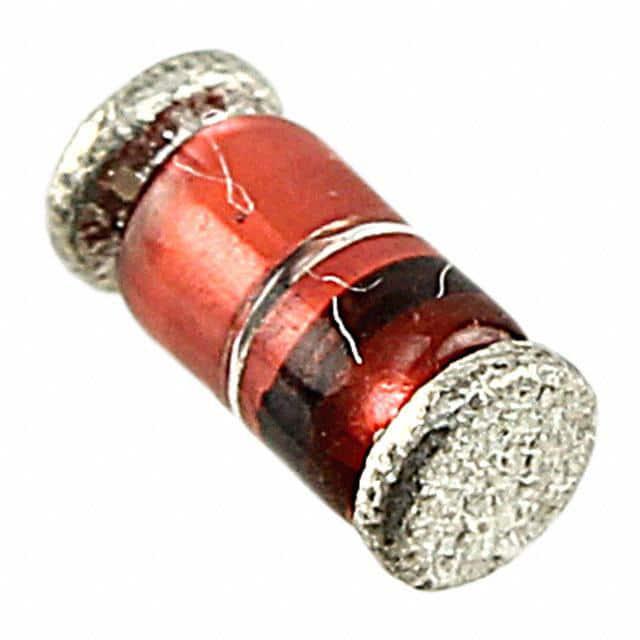

ZM4738A-GS08

产品分类: 齐纳(稳压)二极管
产品描述: Vishay 单路稳压二极管, 额定齐纳电压8.2V, 贴片安装, 最大功率耗散1 W, DO-213AB封装
供应商型号: 30C-ZM4738A-GS08 DO-213AB
供应商: 国内现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 ZM4738A-GS08

ZM4738A-GS08概述

    ZM4728A to ZM4761A Zener Diodes 技术手册

    产品简介


    ZM4728A 至 ZM4761A 系列是 Vishay Semiconductors 生产的硅平面功率齐纳二极管。这些二极管主要用于稳定和钳位电路,具有高功率等级,适用于广泛的应用场景。该系列齐纳二极管具有标准的±5% 齐纳电压容差,并且还可以通过不同封装(如 DO-41 封装)进行选型。

    技术参数


    | 参数名称 | 值 | 单位 |
    |
    | 齐纳电压范围 | 3.3至75 | V |
    | 测试电流 | 3.3至76 | mA |
    | 功率耗散 | 1000 | mW |
    | 结温到环境温度热阻 | 170 | K/W |
    | 结温 | 175 | °C |
    | 存储温度范围 | -65至+175 | °C |

    产品特点和优势


    - 高功率等级:适合需要高功率稳定和钳位的应用。
    - 精确的齐纳电压:标准±5% 的齐纳电压容差保证了稳定的性能。
    - 多种封装选择:除了标准封装外,还提供 DO-41 封装,方便集成和应用。
    - 优越的热管理:具有较低的结温到环境温度热阻,确保在高温环境下的稳定运行。

    应用案例和使用建议


    这些齐纳二极管适用于各种电子设备中,如电源稳压器、过压保护电路等。在设计电路时,需要注意以下几点:
    - 选择合适的封装:根据具体应用选择适合的封装类型。
    - 热管理:确保电路良好的散热,以防止过热影响器件性能。
    - 合理布线:避免不必要的引线长度,减少寄生电感和电容的影响。

    兼容性和支持


    - 兼容性:这些齐纳二极管可与其他电子元器件良好兼容,适配各种电源和保护电路。
    - 支持:Vishay 提供详尽的技术文档和支持,包括详细的电气特性说明和技术指南。

    常见问题与解决方案


    1. 问:齐纳二极管发热严重怎么办?
    - 答:确保电路良好散热,使用合适尺寸的散热片,并确保引线长度最短。

    2. 问:如何选择合适的齐纳电压?
    - 答:根据负载和输入电压范围,选择适当的齐纳电压值以确保足够的保护。

    总结和推荐


    ZM4728A 至 ZM4761A 系列齐纳二极管以其出色的性能和广泛的适用性,在各种高功率稳压和保护应用中表现出色。建议在需要高性能齐纳二极管的应用中优先选用这些型号。
    如果您有任何技术问题,可以通过以下方式联系 Vishay 客户支持:
    - 美洲地区:DiodesAmericas@vishay.com
    - 亚洲地区:DiodesAsia@vishay.com
    - 欧洲地区:DiodesEurope@vishay.com

ZM4738A-GS08参数

参数
电压容差 ±5%
最大功率耗散 1W
标称齐纳电压 8.2V
配置 独立式
最大功率 1W
Ir - 反向电流 10μA
最大齐纳阻抗 4.5Ω
长*宽*高 5.2mm(长度)*2.6mm(宽度)
通用封装 DO-213AB
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZM4738A-GS08厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

ZM4738A-GS08数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 VISHAY INTERTECHNOLOGY ZM4738A-GS08 ZM4738A-GS08数据手册

ZM4738A-GS08封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.858
100+ ¥ 0.572
750+ ¥ 0.5192
1500+ ¥ 0.4719
库存: 2182
起订量: 1 增量: 1500
交货地:
最小起订量为:1
合计: ¥ 0.85
直接购买
加入购物车
