TZMC5V1-GS08

产品分类: 齐纳(稳压)二极管
产品描述: Vishay 单路稳压二极管, 额定齐纳电压5.1V, 贴片安装, 最大功率耗散500 mW, MiniMELF封装
供应商型号: UA-TZMC5V1-GS08
供应商: 海外现货
标准整包数: 2500

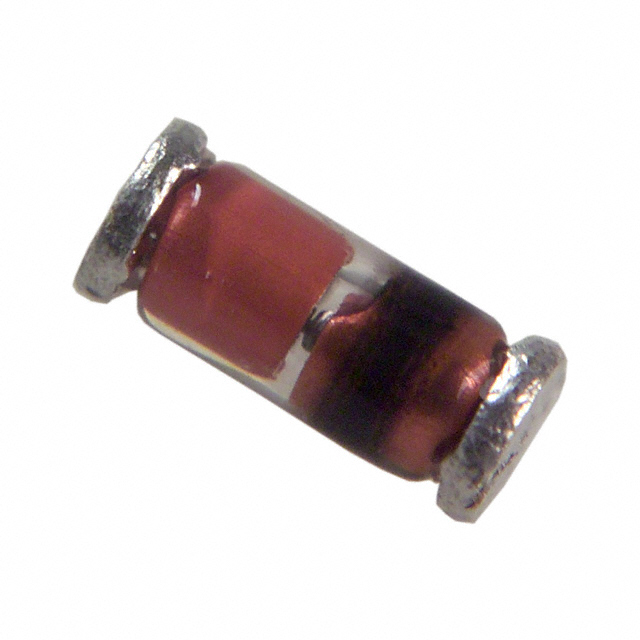

VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 TZMC5V1-GS08

TZMC5V1-GS08概述

    TZM-Series 小信号齐纳二极管技术手册

    1. 产品简介


    TZM系列小信号齐纳二极管是Vishay Semiconductors生产的一种高品质半导体器件。该系列产品主要用于电压稳定应用,如电源稳压、电路保护和信号调节等。TZM系列提供了多种不同的齐纳电压(Zener Voltage),从2.4V到75V不等,使得它们能够在广泛的电路设计中提供可靠稳定的电压参考。

    2. 技术参数


    TZM系列的小信号齐纳二极管具有以下技术规格和性能参数:
    - 齐纳电压范围: 2.4V 至 75V
    - 测试电流:
    - IZT1: 2.5 mA 和 5 mA
    - IZT2: 2.5 mA 和 5 mA
    - 反向泄漏电流:
    - 在典型条件下小于100 nA
    - 动态电阻:
    - 最大值为600 Ω
    - 温度系数:
    - 齐纳电压的温度系数范围为-0.1%至0.1%/K
    - 最大功率耗散:
    - 500 mW
    - 绝对最大额定值:
    - 工作环境温度范围: -65°C 到 +175°C
    - 结温范围: -65°C 到 +175°C
    - 前向电压 (最大): 1.5 V

    3. 产品特点和优势


    TZM系列小信号齐纳二极管具备以下显著特点和优势:
    - 非常陡峭的反向特性:保证了在规定的电压范围内稳定工作。
    - 低反向电流水平:减少功耗,提高可靠性。
    - 高稳定性:温度变化对齐纳电压的影响很小。
    - 低噪声:适合用于需要低噪声的应用场合。
    - 精确的齐纳电压公差:
    - TZMC系列: 齐纳电压公差±5%
    - TZMB系列: 齐纳电压公差±2%
    - 通过AEC-Q101认证:适用于汽车级应用。

    4. 应用案例和使用建议


    TZM系列齐纳二极管广泛应用于以下几个方面:
    - 电压稳定:在电源设计中作为稳压元件。
    - 电路保护:防止电压波动对敏感组件造成损害。
    - 信号调节:用于模拟信号处理电路中的电平转换。
    使用建议:
    - 为了确保齐纳二极管的稳定性,在选择齐纳电压时应考虑工作环境下的温度影响。
    - 采用适当的散热措施以避免过热导致的损坏。
    - 在高频应用中应注意齐纳二极管的电容特性。

    5. 兼容性和支持


    - 封装类型:MiniMELF (SOD-80),重量31毫克,UL 94 V-0等级,符合MSL 1标准。
    - 焊接条件:峰值温度最大260°C。
    Vishay Semiconductors提供全方位的技术支持和售后服务,客户可以通过DiodesAmericas@vishay.com, DiodesAsia@vishay.com, DiodesEurope@vishay.com联系技术支持。

    6. 常见问题与解决方案


    - Q: 齐纳二极管工作电压变化大怎么办?
    - A: 调整测试电流或降低温度对齐纳电压的影响。

    - Q: 齐纳二极管反向电流过高怎么办?
    - A: 检查电路设计,确保负载电流不超过规定值。

    - Q: 如何提高齐纳二极管的工作稳定性?
    - A: 选择合适的封装并进行有效的散热管理。

    7. 总结和推荐


    TZM系列小信号齐纳二极管是一款高性能、高可靠性的产品,适用于各种应用场合,特别是在需要电压稳定性和温度稳定性的情况下表现尤为出色。因此,我们强烈推荐该产品用于工业控制、通信设备以及汽车电子等领域。

TZMC5V1-GS08参数

参数
Ir - 反向电流 100nA
最大齐纳阻抗 60Ω
电压容差 ±5%
最大功率耗散 500mW
标称齐纳电压 5.1V
配置 独立式
最大功率 500mW
3.7mm(Max)
通用封装 SOD-80
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TZMC5V1-GS08厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TZMC5V1-GS08数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 VISHAY INTERTECHNOLOGY TZMC5V1-GS08 TZMC5V1-GS08数据手册

TZMC5V1-GS08封装设计

查看详情并下载
Symbol
Footprint
3D Model
