TZX20C-TR

产品分类: 齐纳(稳压)二极管
产品描述: Vishay 单路稳压二极管, 额定齐纳电压20V, 通孔安装, 最大功率耗散500 mW, DO-35封装
供应商型号: 8184967
供应商: 海外现货
标准整包数: 200

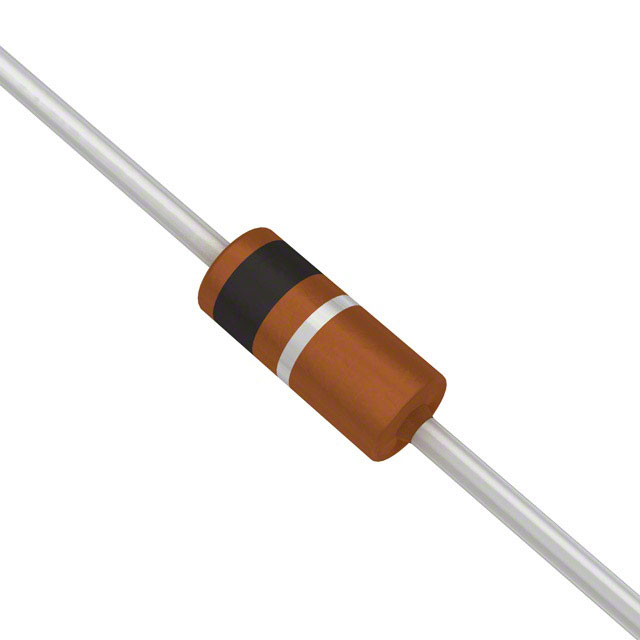

VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 TZX20C-TR

TZX20C-TR概述

    Vishay TZX-Series Small Signal Zener Diodes 技术手册

    1. 产品简介


    Vishay 的 TZX-Series 是一款小型信号齐纳二极管系列,广泛应用于电压稳定和低噪声场合。这些二极管具有非常尖锐的反向特性、低反向电流水平、高稳定性以及低噪声等特点。它们可以用于各种电子设备中,确保系统的电压稳定性和可靠性。

    2. 技术参数


    以下为 TZX-Series 小型信号齐纳二极管的主要技术参数:
    - 电压范围 (VZ):2.4V 至 36V
    - 测试电流 (IZT):2mA 和 5mA
    - 功率耗散 (Ptot):最大 500mW(环境温度 25°C)
    - 热阻 (RthJA):300K/W
    - 最高结温 (Tj):175°C
    - 存储温度范围 (Tstg):-65°C 至 +175°C
    - 正向电压 (VF):最大 1.5V(IF = 200mA)

    3. 产品特点和优势


    - 非常尖锐的反向特性:确保在过电压情况下能快速响应。
    - 低反向电流水平:减少能量损耗和发热。
    - 高稳定性:适用于需要长期稳定性能的应用。
    - 低噪声:确保电路的高精度和低干扰。
    - 材料分类:符合RoHS标准,适合环保要求。

    4. 应用案例和使用建议


    TZX-Series 齐纳二极管广泛应用于以下几个领域:
    - 电压稳定:适用于各种需要稳定输出电压的电路。
    - 保护电路:用于防止过电压对敏感电路元件的损坏。
    使用建议:
    - 确保选择合适的电压范围以匹配系统需求。
    - 注意热设计,避免因长时间工作导致的温度升高。
    - 在设计电路时考虑动态电阻的影响,特别是在高电流条件下。

    5. 兼容性和支持


    TZX-Series 齐纳二极管可与多种电路和组件兼容。如果您有任何兼容性问题,可以通过联系 Vishay 官方的技术支持获取帮助。此外,Vishay 提供详细的使用手册和技术文档,以确保用户能够正确使用和维护这些产品。

    6. 常见问题与解决方案


    - Q: 产品工作时发热严重怎么办?
    - A: 请检查电路的散热设计,确保良好的热管理措施。如果必要,可以使用散热片或其他冷却装置。

    - Q: 产品的输出电压不稳定如何解决?
    - A: 检查输入电源的波动情况,确保电源稳定。同时,确认选择的齐纳二极管电压范围是否与应用要求相匹配。

    7. 总结和推荐


    总体而言,Vishay 的 TZX-Series 小型信号齐纳二极管具有出色的性能和广泛的适用范围。无论是从技术参数还是应用案例来看,这款产品都表现出色。因此,我们强烈推荐使用 TZX-Series 来满足您的电压稳定需求。对于任何技术支持需求,您都可以通过官方联系方式获取帮助。
    如果您对这款产品有任何疑问或需要进一步的技术支持,请随时联系 Vishay 官方的技术支持团队。

TZX20C-TR参数

参数
配置 独立式
最大功率 500mW
Ir - 反向电流 1μA
最大齐纳阻抗 60Ω
电压容差 -
最大功率耗散 500mW
标称齐纳电压 20V
长*宽*高 3.9mm(长度)
通用封装 DO-204-AH
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

TZX20C-TR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TZX20C-TR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 VISHAY INTERTECHNOLOGY TZX20C-TR TZX20C-TR数据手册

TZX20C-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ ¥ 0.2387
库存: 7128
起订量: 1000 增量: 0
交货地:
最小起订量为:200
合计: ¥ 47.74
直接购买
加入购物车
